純電動汽車加速踏板位置傳感器檢測

一、 新能源電機性能實驗臺-實驗?zāi)康?/strong>
1. 正確認識 純電動汽車加速踏板位置傳感器的作用
2. 了解純電動汽車加速踏板位置傳感器的結構
3. 對純電動汽車加速踏板位置傳感器檢測,觀察其結構,分析其工作原理,熟悉其部件。
4. 對純電動汽車加速踏板位置傳感器有一個初步的認識,檢驗學生的理解能力和動手能力。

二、電動汽車電機性能實驗臺實驗原理及說明
1.萬用表功能使用介紹.
2.汽車示波器使用介紹.
3.電源說明:安裝電源總開關開關點火開關控制電源;
4.加速踏板位置傳感器安裝在加速踏板上,踩下加速踏板時,該傳感器將加速踏板位置信號傳遞給電機控制器,電機控制器根據加速踏板位置信號控制電機運轉。加速踏板位置傳感器外觀圖識別,如圖1所示;

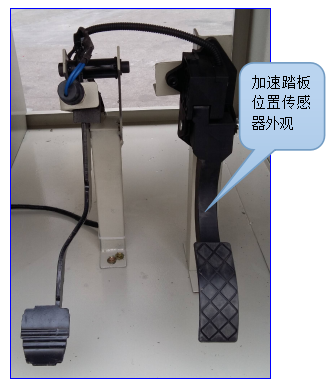

圖1  加速踏板位置傳感器
7.加速踏板位置傳感器模擬檢測
萬用表選擇20V直流電壓檔
7.1測試加速踏板傳感器(如圖2所示,不加速工況);

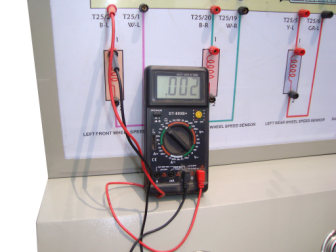

圖2  加速踏板位置傳感器檢測
7.2測試加速踏板傳感器信號電壓(如圖3所示,加速踏板踏到底工況);
圖3  加速踏板位置傳感器檢測
7.3測試加速踏板傳感器信號電壓(加速踏板工況:踩下-松開-踩下加速踏板);
   萬用表顯示屏:顯示電壓:0.76V-3.54v之間變化;
7.4加速踏板傳感器地線與電源測試,電源電壓5V,如圖4所示;
圖4  加速踏板位置傳感器電源檢測
7.5加速踏板傳感器波形測試,波形如圖5所示;

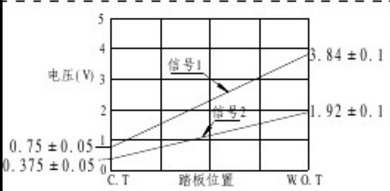

圖5  加速踏板傳感器波形(雙霍爾)
8.加速踏板傳感器故障模擬
8.1“加速踏板傳感器”故障開關向“0”方向按下時,設置故障。
8.2踏下電子油門,檢查故障現象(電動機不運轉)。
8.3萬用表檢測面板端子,檢測線路與信號,如圖6所示。
圖6  萬用檢測面板對應的端子的通斷
8.4“加速踏板傳感器”故障開關向“1”方向按下時,設置排除。
9.加速踏板位置傳感器原理
電動車的加速踏板位置傳感器一般有3根引線:分別是電源(+5V),地線,信號線(線形連續變化信號)。電動車上使用的轉把有光電式和霍耳式兩種,目前采用霍爾的電動車占絕大多數。霍爾加速踏板位置傳感器的內部電路如圖7所示:

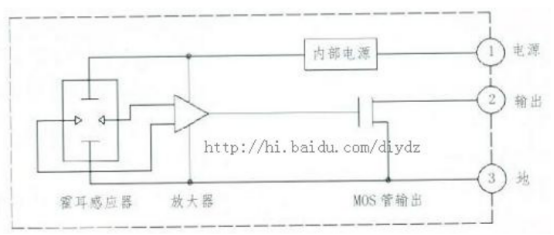

圖7  霍爾加速踏板位置傳感器原理圖
霍爾加速踏板位置傳感器輸出電壓的大小,取決于霍爾元件周圍的磁場強度。踩下加速踏板位置傳感器輸,改變了霍爾元件周圍的磁場強度,也就改變了傳感器的輸出電壓。
霍爾加速踏板位置傳感器的信號有以下幾種:
種類 輸出電壓
正變化信號/5V供電 反變化信號/5V供電
單霍爾 1.1-4.2(最多) 4.2-1.1(少量)
單霍爾 2.6-3.7(極少) 3.7-2.6
單霍爾 1-2.5 2.5-1
單霍爾 2.5-4 4-2.5
雙霍爾 0-5 5-0
光電式 0-5(少量)
