中等職業學校電工電子類專業實訓基地設備基本配置推薦標準


1、范圍
    本標準適用于中等職業學校
電氣技術應用、電氣運行與控制、供用電技術、電氣設備安裝、電子電器應用與維修、電子與信息技術、電子技術應用、通信技術等專業實訓基地儀器設備的基本配置。
2、分類
    本標準根據電工電子類專業涵蓋的主要專門化方向和職業崗位(群)要求以及專業培養目標提出了實訓基地設備配置基本方案,方案包括了電工技術基礎、電工基本技能、機床電氣控制、可編程控制器、液壓與氣動、電力電子及電力拖動、工業自動化、供配電、智能樓宇、空調制冷、家用電器、電子基礎、電子器件及線路測量、電子整機維修、單片機應用技術、傳感器技術、通信技術應用、聲像技術應用、表面組裝生產技術(SMT)、電子設計自動化(EDA)等20個實訓室。各學?筛鶕所設專業及專門化方向,從20個實訓室中選擇若干實訓室,組合成符合所設專業要求的具體設備配置方案。
2.1 根據專業課程設置和教學計劃,行業的需求、當?shù)亟?jīng)濟發展的實際和學生的就業需要設置實訓室。
2.1.1 電氣技術應用專業(專業編碼:0516)設置電工技術基礎實訓室,電子技術實訓室,電工基本技能實訓室,機床電氣控制實訓室,電力電子與電力拖動實訓室,可編程控制實訓室,供配電實訓室?筛鶕就業方向選擇設置制冷與空調實訓室,或選擇工業自動化實訓室或智能樓宇實訓室,或家電實訓室。
2.1.2 電氣運行與控制專業(專業編碼:0515)設置電工技術基礎實訓室,電子技術實訓室,電工基本技能實訓室,機床電氣控制實訓室,可編程控制實訓室,工業自動化(或智能樓宇)實訓室?筛鶕就業方向選擇設置制冷與空調實訓室,或選擇供配電實訓室,或液壓與氣動實訓室。
2.1.3 供用電技術專業(專業編碼:0317)設置
電工技術基礎實訓室,電子技術實訓室,電工基本技能實訓室,供配電實訓室。可根據就業方向選擇設置制冷與空調實訓室,或家電實訓室,或電力電子與電力拖動實訓室。
2.1.4 電氣設備安裝(專業編碼:0408)設置電工技術基礎實訓室,電子技術實訓室,電工基本技能實訓室,電力電子與電力拖動實訓室,供配電實訓室可編程控制實訓室?筛鶕就業方向選擇設置制冷與空調實訓室,或智能樓宇實訓室。
3、要求
3.1 實訓教學場所
3.1.1 使用面積
    實訓基地應根據師生的健康、安全和設備配置要求,確定其使用面積,并符合國家相關規定。
3.1.2  采光
    實訓室的采光應按照GB/T 50033的有關規定。
3.1.3  照明
    實訓室的照明要求符合GB 50034的有關規定。
3.1.4  通風
    應符合GBJ 16的有關要求。
3.1.5  電氣安裝
    應符合GB 16895的有關規定。
3.1.6  消防
    應符合GBJ 16的有關規定。
3.1.7  安全標志
    應符合GB 2893、GB 2894的有關要求。
3.1.8  安全與衛生
    應符合GBZ 1的有關要求。
3.2 儀器設備
3.2.1 實訓室儀器設備配置標準見《
電工電子類專業儀器設備配置標準》。
3.2.2 各實訓室儀器設備的配置數量,應能滿足50人同時進行實訓。
3.2.3 所配備的儀器設備,其質量應符合相關的國家標準或行業標準,并具有相應的產品質量證明。
3.2.4 各種儀器設備的安裝使用應符合國家或行業標準。

附:實訓基地設備基本配置標準:
實訓教學 場所 實訓教學目標 名稱 數量

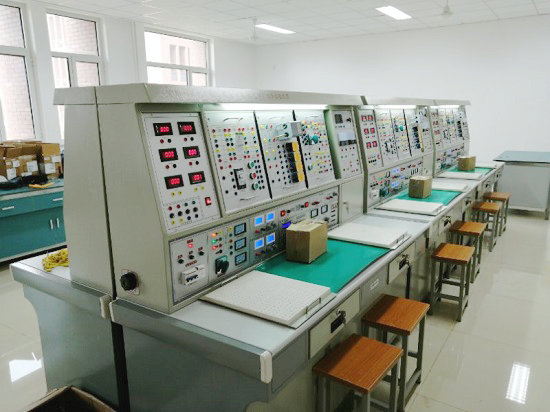

電 工 技 術 基 礎 實 訓 室

1.學會簡單直流電路連接;   25套
2.學會用萬用表測量電阻、 電流和電壓;
3.學會電壓表、電流表的使用,了解電壓表、電流表擴大測量范圍的方法;
4.學會直流單臂電橋的使用方法
5.認識純電阻、電感、電容及RC、RL、RLC串并聯電路的結構;
6.用示波器
7.20MHz,雙蹤示波器   25套
8.萬用表   25套
9.電工工具   25套






礎


1.常用電子元器件的分類與封裝識別。





設

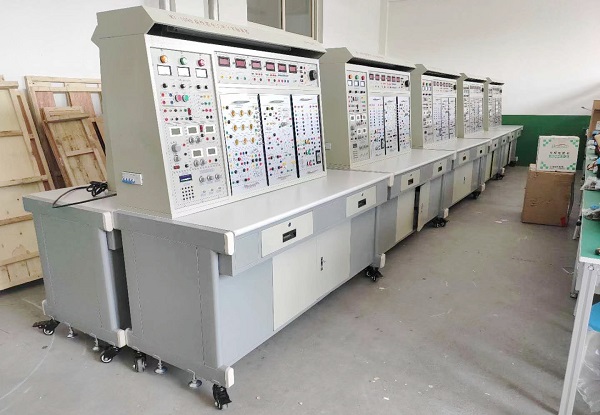

25臺(1)電工實驗臺
2.常用電子元器件的簡單測量。
3.印制電路板結構功能認知。
4.產品裝配圖、方框圖、電路原理圖等認知。
5.焊接工具使用。
6.焊接材料的種類與選。
7.用手工焊接方法。
8.焊接質量判斷與簡單分析。
9.了解工業生產中的焊接技術
10.熟悉電子產品結構(機殼、面板、機內零部件等)
11.掌握電子產品組裝工藝技術
12.簡單SMT元器件的手工焊接;
13.熟悉SMT 工藝流程;
14.了解SMT 組裝系統。
15. 數字萬用表   25臺
16,計算機   1臺

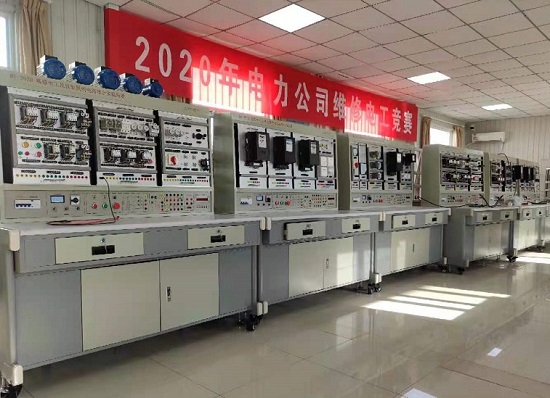

電 工 基 本 技 能 實 訓 室 1.學會電度表空氣開關(帶漏電保護)的 (2)電工技能實訓設備

 25套
2.掌握電工工具的使用
3.學會進戶箱的裝配及安裝;
4.掌握室內布線工藝;
5.掌握室內電氣安裝規程
6.了解內線安裝驗收標準
7.培養電氣控制線路識圖能力;
8.學會電動機控制電器的選型;
9.掌握電動機控制線路安裝工藝;
10.初步掌握控制線路故障檢修方法;
11.了解電動機測試方法與維護要求;
12.學會鉗型電流表的應用;
13.學會接地電阻測試儀的使用;
14.掌握防雷接地施工標
15. 工廠.煤礦急救心肺復蘇模擬人   1套
16. 按電氣消防規程配置。   1套
機 床
電 氣
控 制
實 訓
1.了解電氣控制電路的組成和電氣控制電路的制作工藝;
機 床
電 氣
控 制
實 訓

25套
2.認識控制常用的低壓電器;
3.學會閱讀電氣控制電路原理圖和接線圖;
4.掌握電路連接的方法,訓練控制電路制作的技能,形成簡單電氣控制電路的制作能力;
5.了解電動機基本控制電路在生產實際中的應用。
6.學會生產設備電氣控制電路故障的分析判斷方法;
7.初步形成常用生產設備電氣控制電路故障檢測與排除能力。
8.學會生產設備電氣控制電路故障的分析判斷方法;
9.初步形成常用生產設備電氣控制電路故障檢測與排除能力。
10.了解數控設備電氣控制系統的組成
  11.學會數控設備電氣控制系統故障的分析和檢測方法;
  12.初步形成數控設備電氣控制系統故障的檢測與排除能力。


電
子
及
拖
動
實
訓
1.學會可控硅器件的檢測方法; 電力電子及拖動實訓裝置


25臺
2.學會可控硅觸發電路的測量方法;
3.學會可控整流電路各點電壓波形的測量;
4.掌握可控硅逆變電路和原理
5.了解交、直流調速系統的特點;
6.掌握簡單觸發電路的安裝調試;
7.掌握單相可控硅調壓電路的安裝調試。
8. 萬用表   25臺
9. 工具   25套
10.示波器雙蹤,20MHz。   25套









1.掌握三相電能表(含IC卡電能表、分時段電能表)及計量用互感器的應用,形成電能計量設備的選擇和使用能力。











20臺
2.掌握低壓配電柜就位、水平度和垂直度測量和調整的技能,形成配電柜安裝的能力。
3.熟悉母線的種類和規格,掌握母線平、立彎、扭彎和母線補償裝置制作的操作技能和母線與配電裝置連接的技能,形成配電裝置的進線裝配能力。
4.了解大截面導線線頭制作和電纜頭制作的方法,初步形成供配電裝置一次電路的裝配能力。
5. 掌握配電系統中測量電流、電壓、頻率、功率因數、有功電能和無功電能測量電路連接的技能,形成供配電系統運行參數測量元件的選擇和測量電路的裝配能力。
6. 了解電容器在供配電系統中的作用和電力電容器的種類,掌握電容補償電路的連接技能,形成對低壓供配電系統功率因數進行補償?shù)哪芰Α?/td>
7.了解低壓供配電系統繼電保護種類,掌握繼電保護動作值整定的技能,形成低壓供配電系統的保護能力。
8.了解高壓開關柜開關配置和測量儀表,信號和故障指示燈的意義。
9.掌握高壓開關分、合閘技能,形成對高壓開關的運行和監控能力。
10.了解值班巡視、檢查的設備和儀表,牢記值班的工作內容,掌握供配電設備運行的監控技能,形成值班能力。
11.掌握拉線安裝、橫擔安裝、絕緣子安裝、導線安裝技能,形成架空線路施工安裝的能力。
12.掌握變壓器安裝檢修技能,形成變(壓器)臺的安裝和檢修能力。
