工業全數字控制實驗裝置
2024-10-22
工業全數字控制實驗裝置
一、

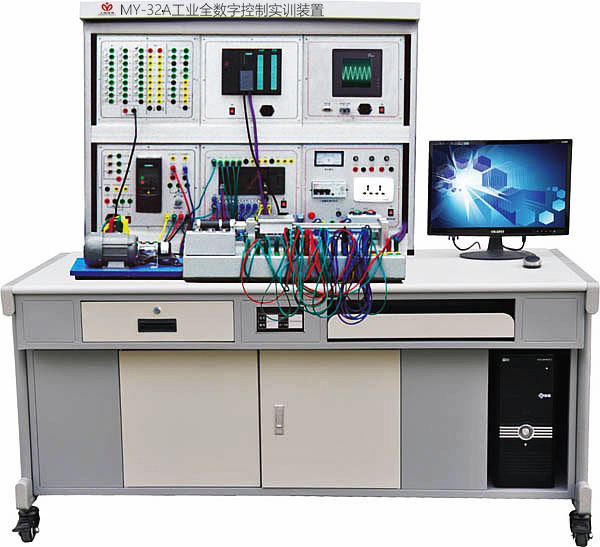

MY-32A
工業全數字控制實驗裝置
是集PLC,變頻器,觸摸屏,PROFIBUS-DP工業現場總線及相關的機械(控制對象)為一體的自動化綜合實訓平臺。從基礎入門到高級培訓,都可以在此實訓臺上輕松完成?梢酝瓿啥喾N復雜精確機械運動控制(需選擇配件),主要包括計算機、PLC、觸摸屏、變頻器和機械運動仿真模塊。注:本實訓裝置中的PLC、變頻器、觸摸屏可由學校具體選擇,建議選用S7系列
二、
技術參數
:
1、電源:三相五線 380 VAC±10% 50 Hz;
2、工作溫度:0℃~40℃;
3、環境濕度:≤90%(40℃);
4、外形尺寸:1600mm×700mm×1650mm
5、實驗桌材料:達到防火、防水、防震、耐磨的要求,材質符合國家環保要求;
6、整機容量:≤1 kVA;
7、安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、
裝置的功能
:
1
、
工業全數字控制實訓裝置,可以完成的實訓項目有:
1) S7-300編程練習;
2) S7-200編程練習;
3) 觸摸屏技術實訓;
4) 絲杠傳動控制;
5) PPI通信;
6) 變頻器與PLC通信實訓;
7) 變頻器技術綜合實訓;
8) 觸摸屏、變頻器、PLC綜合實訓;
2. 通過擴展仿真實訓模塊(需選擇下列配件),還可以完成的實訓項目有:
1) 三相電機順序控制;
2) 步進電機控制;
3) 交通燈控制;
4) 鐵塔之光;
5) 四層電梯控制;
6) 電鍍生產線控制;
7) 水塔水位自動控制;
8) 自控成形機;
9) 多種液體自動混合;
10) 自動送料裝車;
11) 自動軋鋼機;
12) 郵件分揀機;
13) 全自動洗衣機等。
注:以上配件是否需要,請學校在選購中說明。
四
、
實訓裝置的配置
:
1) 西門子S7-300系列PLC CPU314C-2DP,24 V供電;帶PROFIBUS-DP接口;集成I/O,24入/16出;4路模擬量輸入/2路模擬量輸出;
2) 西門子S7-200系列PLC CPU224 DC/DC/DC,晶體管輸出;24點I/O口,14入/10出;
3) 西門子變頻器:MM420 0.37 kW;帶485通信接口;220 V單相電源輸入;
4) 西門子觸摸屏:觸摸屏TP170B;
5) 仿真實訓系統;
6) 運動控制實訓裝置:小車運動控制實訓模型;本實訓裝置采用標準接口,學校還可根據要求選擇配件,例如水位控制實訓裝置、恒壓供水實訓裝置等;
7) 實驗臺操作面板: PLC和變頻器的輸入輸出點均引到實驗臺面板上,采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線,方便實驗接線。包括各種按鈕、指示燈、繼電器等,配置電位器,可模擬傳感器的輸入信號,方便學生自行設計實驗。
8) 配套溫度及壓力兩種模擬量實訓模塊,可進行數據采集實訓。
9) 計算機:配備品牌計算機一臺。(自配)
