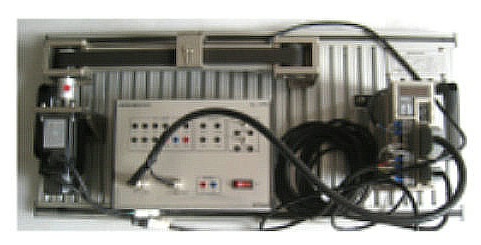

伺服運動控制實訓設備

介紹：伺服運動控制實訓設備采用臺式結構，是一套工業自動化生產線小車運動控制過程的縮微模型，本裝置采用伺服絲杠傳動系統，實現傳動和定位要求。造型精美、體積緊湊、重量輕、堅固耐用，采用伺服電機控制高質量驅動方案，有力保證系統穩定、精密和快捷響應能力。行程范圍400MM，裝有3傳感器反饋控制，能滿足大中專院校可編程控制器技術的教學、課程設計和畢業設計。

一、技術參數
1、電源：單相AC220V、50Hz
2、功率：不小于400W
3、尺寸：不小于600*400*220mm
二、設備結構：
機座采用鋁合金材料，堅固耐用，并配備把手，能夠滿足經常搬動的要求；
電機及配套驅動器功率≥0.4KW，傳動部分采用滾珠絲杠，配備高精度旋轉編碼器，能夠進行速度、位置控制的相關實驗，滾珠絲杠兩端配硬限位開關以控制運動工作臺的行程。
控制模塊相關線路引出來，以便于PLC、單片機等編程控制。
三、部分實訓項目：
1．機電設備的安裝與調試
（1）傳動裝置同軸度的調整
（2）絲杠的安裝與調整
（3）搬運設備安裝與調試
2．電氣控制電路的安裝與PLC編程
（1）電動機正反轉控制電路的連接與程序編寫
（2）電動機調速控制電路的連接與程序編寫
3．自動控制系統的安裝與調試
（1）傳感器的安裝與調試
（2）絲杠輸送檢測的自動控制
（3）機電一體化的自動控制
（4）PLC控制系統的安裝與調試
（5）自動生產線的安裝與調試
4．可用于考核或技能競賽，可考察的職業能力
（1）機械構件的裝配與調整能力
（2）機電設備的安裝與調試能力
（3）電路安裝能力
（4）電動系統的安裝與調試能力
（5）機電一體化設備的控制程序的編寫能力 （6）自動控制系統的安裝與調試能力

---
