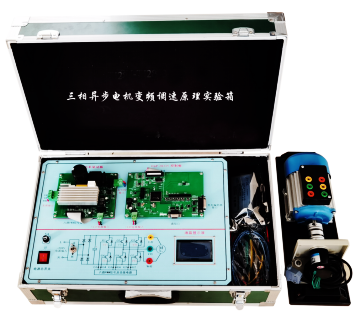

三相異步電機變頻調速實驗箱
一、MYDJ-57 三相異步電機變頻調速實驗箱-概述:
空間矢量脈寬調制-SVPWM,主要思想是把三相交流電機等效為直流電機,然后跟蹤圓形磁場。SVPWM主要由:波形發生器,Chark變換,扇區判斷,Park變換,橋臂作用時間,比較器,插入死區等模塊組成。
本實驗系統是基于德州儀器TI公司的28335型C2000系列DSP而設計的高性能矢量控制變頻調速系統。系統由實驗箱(含DSP控制板、IPM智能功率驅動模塊和24V開關電源)、XDS100V2-USB2.0仿真器,三相鼠籠式異步電動機,增量式光電編碼器,聯軸器,固定電機導軌等組成。
本系統可實現在線編程,通過XDS100V2 USB2.0仿真器在線仿真,提供源程序,可在線燒寫DSP程序。
二、系統特點:
1.系統安全性強:控制板與驅動板獨立分開、DSP控制電源與電機動力電源分開設計、強弱電隔離設計,同時強電部分采用隔離變壓器輸出。
2.DSP控制板功能齊全: 控制板采用24V供電,設有1路CAN總線接口, 1路RS232接口, 1路RS485接口,1路增量光電編碼器接口,集成LCD顯示和鍵盤,引出5路ADC接口,引出QEP接口。
3.功率驅動板功能完善:驅動板的控制電源采用DC24V電源。高壓電源輸入采用單相220V(安全隔離變壓器輸入)。功率器件采用IPM(20A/600V),驅動板最大輸出電流15A。設有高精度霍爾電流傳感器采集相電流,同時也采集了直流母線電壓,設備具有軟啟動保護功能。
4.人機交互界面直觀:設有液晶顯示窗口,直接顯示電機運行參數,提供配套上位機軟件,通過串口通訊,可提供4通道示波器,具有動態波形顯示,曲線錄波.波形縮放,更具有波形數據保存的功能,便于數據分析,4通道的數據更是能方便導入EXCEL中。
5.提供C語言程序源代碼:提供配套的C語言程序,可自行修改與燒寫下載運行及仿真。
三、基本實驗項目:
1.DSP28335的認識。
2.CCS編程軟件的使用
3. 三相異步電機雙閉環矢量控制變頻調速原理實驗(FOC/SVPWM )
