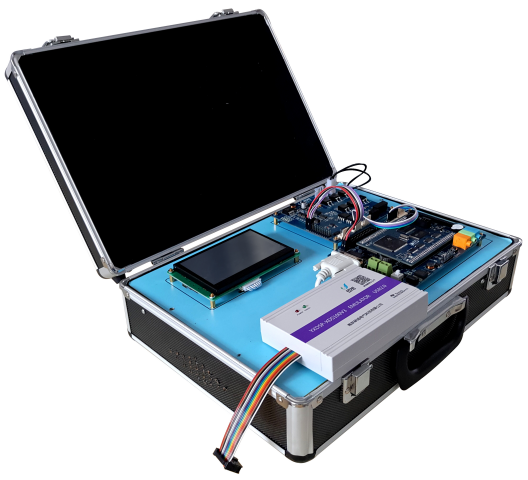

DSP電機技術控制實驗箱

F28335-DSP教學實驗箱-介紹:

一、產品特點:
1、采用DSP開發板+電機驅動板+液晶觸控顯示的組合操作平臺,方便用戶實現電機控制的一體化開發;
2、DSP端采用研旭自主研發的28335實用板,以現今主流TMS320F28335為核心,采用六層核心板+底板的形式;
3、BLDC電機平臺采用三相全橋隔離控制,精確的PID算法,保證電機精確運轉;
4、板載硬件資源豐富,外擴功能強大,可滿足各類項目實驗。
5、4.3寸觸控顯示,采用工業類級別,滿足惡劣的工作環境,友好的人機界面方便您更好的操作;
6、采用分拆獨立的模塊化設計理念,既可獨立演示,又可整體工作;
7、對于電機控制有獨特設計的電機控制口;
8、詳細的用戶手冊,讓您輕松入門掌握;
9、注重EMI設計,穩定高效,包括外擴和所有外設資源;
10、主流的F28335平臺,是電機控制領域和電力檢測領域的首選;
11、豐富的實驗例程,可滿足各種教學實驗,尤其電機控制領域,方便用戶對其進行移植。
二、實驗箱設備參數:
  序號 項目 要求
D
S
P
1 主處理器 TMS320F28335(開發板形式)
2 鍵盤 外擴3*4矩陣鍵盤
3 液晶顯示屏 12864液晶屏(帶中文字幕庫)
4 RS485接口 1路RS485接口
5 CAN 用于CAN總線組網
6 PWM接口 18路PWM(包含6路增強型PWM)
7 RS232接口 1路RS232接口
8 ADC輸入接口 16路AD輸入接口,反饋電機的狀態
9 音頻接口 Audio接口,提供錄音、播音功能
10 捕捉接口 6路CAP捕捉口(和正交編碼脈沖引腳共用)
11 DSP外擴接口 20位地址線和16位數據線及其他
12 SD卡接口 用戶自配SD卡
13 開關電源 +5V,5A
B
L
D
C
14 三相無刷電機接口 可以與12V—36V電機相連,額定電流不超過4A
15 電機類型 有位置傳感器和無位置傳感器的無刷電機相連
16 26針接口,包括PWM脈沖輸入接口,AD接口 可以與YXDSP-F28335A/B、
YXDSP-F2812/basic相連,PWM輸入
17 BLDC_HALL接口 位置傳感器電機的霍爾傳感器輸出
18 CAP_BEMF接口 與控制端CAP相連,無位置傳感器電機反電動勢輸出端
19 CAP_HALL接口 與控制端CAP相連,有位置傳感器的電機霍爾輸出端
20 電機電源輸入接口 24V直流母線電壓的輸入端


21 液晶顯示屏 工業級4.3寸LCD串口屏,480*272分辨率,5V供電,帶觸摸
22 核心處理器 CORTEX-M3內核+高速FPGA
23 通訊接口 RS232電平
23 上位機軟件 VisualTFT
三、DSP技術指標
1、主處理器:TMS320F28335,主頻150MHz
2、SRAM :   片內:34K ×16位,0等待,片外:512K×16位,15ns
3、FLASH:   片內:256K×16位,36ns,片外:512K×16位,70ns
4、ROM:     片內:BOOT ROM  8K×16位,片內:OPT ROM   1K×16位,36ns
5、A/D:     片內:2×8通道,12位分辨率,80ns轉換速率,0~3V輸入量程
6、HOST USB2.0:          1通道,全速
7、SCI 異步串口:         2通道,MAX3232
8、CAN總線:             1通道,符合CAN2.0規范,最高傳輸速率1Mbps
9、以太網:               1通道,兼容NE2000,最高傳輸速率10M
10、工作溫度:            0~70℃
BLDC技術指標
1、直流母線電壓+12~36V
2、電機額定電流不超過 4A
3、電機霍爾傳感器的供電電壓+5V
4、過壓過流指示
DSP端基本配置
1.JTAG接口:DSP仿真器連接接口,可進行在線仿真和燒寫程序。
2.SCI接口:1路232接口,1路485接口,可以與上位機進行串行通信。
3.PWM接口:18PWM(其中6路高精度HPWM),方便電機控制。
4.CAP接口:4路CAP捕捉口(和6路正交編碼脈沖引腳公用)。
5.CAN:1路CAN2.0接口,用于CAN總線組網。
6.ADC輸入接口:16路AD輸入接口,12位精度,輸入電壓范圍:0—3V。
7.音頻接口:3路Aduio接口,提供錄音、播音功能
8.電機控制接口:兩組電機控制接口,每組可以控制一臺3相電機。
9.DSP外擴接口:20位地址線和16位數據線及其他。
10. 一個X1226實時時鐘和2KB的I2C  EEPROM。
11.手動復位按鈕,方便用戶復位操作
12.SD卡槽:可以外掛移動SD卡
四、DSP實驗項目
實驗 1: GPIO-LED 測試
實驗 2: GPIO-Setup 實驗
實驗 3: TIMER0 定時測試
實驗 4: TIMER1 定時測試
實驗 5: 按鍵中斷實驗
實驗 6: FFT 實驗
實驗 7: 音頻輸入實驗
實驗 8: SCIB 通信實驗
實驗 9: SCIC 的 RS485 通信實驗
實驗 10: SD 卡建立 txt 文件實驗
實驗 11: 浮點運算實驗
實驗 12: 看門狗實驗
實驗 13: 外部 Flash 讀寫實驗
實驗 14: 外部 RAM 讀寫實驗
實驗 15: 外部 RTC 時鐘實驗
實驗 16: 外部 EEPROM 讀寫實驗
實驗 17: DMA 方式讀寫外部 RAM 實驗
實驗 18: PWM 實驗
實驗 19: 捕獲實驗
實驗 20 :CAP 捕獲 PWM 信號實驗
實驗 21: SPI 中斷方式自測實驗
實驗 22: Mcbsp 配置為 SPI 自測實驗
實驗 23: Mcbsp 中斷方式自測實驗
實驗 24: DMA 方式讀 mcbsp 實驗
實驗 25: AD 查詢實驗
實驗 26: 片上觸發 AD 實驗
實驗 27: CAN 自測實驗
實驗 28: CAP 配置為 APWM 實驗
實驗 29: HRPWM 實驗
實驗 30:高分辨率 PWM 實驗
實驗 31: 線性卷積實驗
