電機裝配與運行檢測實訓臺
2024-07-20

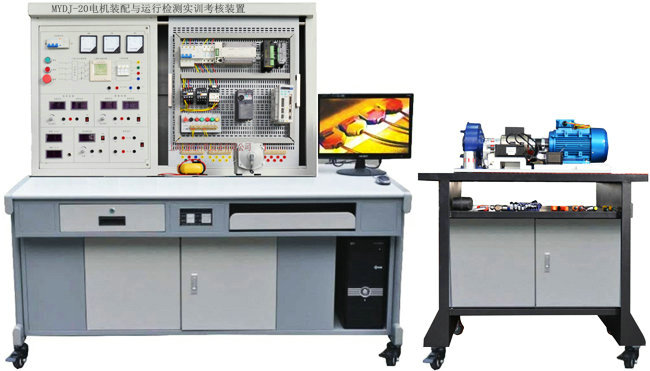

電機裝配與運行檢測實訓臺
一、
MYDJ-
21
電機裝配與運行檢測實訓裝置
-概述
該設備是一種新型的電機實驗臺,同時具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段,更直觀地反應了電機控制的過程,強化了多種電機制作和電氣控制(拖動)方式,是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。
二、裝置特點
1、
安全性強
:各電源輸出、各測量儀表均有可靠的保護功能,具有完善、可靠的人身安全保護體系。
2、
適應性強
:能滿足各類學校相應課程的實驗教學,深度和廣度可根據需要作靈活調整,普及與提高可根據教學的進程作有機的結合。
3、
科學性強
:采用高精度智能化數據測量,實驗儀表采用指針式、數字式等多種形式,測量數據精度高。還可以利用計算機與其聯網,通過組態軟件在計算機組態,完成對實驗裝置的遠程監控。
4、
綜合性強
:同時提供多種交流與直流電機,在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房,安裝方便靈活。
5、
配套性強
:從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全,儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。
三、技術性能:
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、整機功率:≤1 KVA
3、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
4、、外形尺寸:展開:1850mm×700mm×1650mm(長×寬×高)
5、、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
四、結構功能特點:
實訓裝置臺采用電源控制及采集
(一)電源控制操作箱
采用抽屜式結構,平時可推進藏于實訓裝置內,電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。包含以下幾部分
1、交流電源保護裝置
(1)三相四線電源經漏電保護器和短路保護裝置,由接觸器通過起、停按鈕進行操作,輸出到面板的安全連接插座
(2)短路保護采用專利技術,當面板U、V、W輸出出現短路現象,保護裝置將斷開接觸器,并發出聲光報警。故障排除復位后方可重新啟動
2、交流電源
(1)三相可調交流電源,通過6KVA三相同軸自耦調壓器進行調壓,可輸出三相0~450V?烧{(diào)交流電源輸出處設有過流保護。
(2)輸出三相交流220V專用電源,供外部設備使用。
3、直流電源
(1)提供兩路可調直流電源為DC 30~220V/2A,并帶過載、短路保護功能;配有專用數顯表對輸出電壓電流進行顯示。
(2)5V/2A、24V/6A穩壓直流電源各一組,還有短路保護功能。
(3)0-1A穩流電源一組,用于對磁粉制動器控制。
4、測量儀表
(1)智能數字多功能交流儀表(一只)
液晶顯示,多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數,如三相電壓電流、有功功率、無功功率、頻率功率因素數等,具有顯示直觀,精度高,穩定性好,抗震動等優點。功率表精度為0.5級,電壓、電流量程分別為450V、15A。
(2)指針式交流電流表(三只):量程0-10A用于監視三相可調電源電流。
(3)數顯直流電壓表(兩只):
1)測量范圍:0-1000V, 設置2V/20V/200V/1000V四檔量程,具有量程自動切換,超量程自動報警功能。
2)2.7寸TFT液晶屏顯示四位測量值,具有超量程提示功能。
3)測量精度:±0.5%+2。
4)抽樣率:5次/秒
5)工作溫度范圍:-20℃~+50℃。
6)上位機具有實時監視及關斷功能。
(4)數顯直流電流表(兩只):
1)測量范圍:0-5A,設置 2mA/20mA/200mA/5A四檔量程,具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值,超量程提示。
3)測量精度:±0.5%+2。
4)抽樣率:5次/秒
5)工作溫度范圍:-20℃~+50℃。
6)上位機具有實時監視及關斷功能。
(7)數顯直流電流表(一只):量程0-1A,用于監視穩流源輸出值。
(8)數顯轉速表(一只):量程0-9999r/min,顯示轉速傳感器測量的轉速值
(9)數顯轉矩表一只(一只):量程20N.M,用于顯示轉矩傳感器測量值
(二)電機機械載體:
電機機械載體是采用鋼結構,由原動電機通過彈性聯軸器、傳動軸等不同的連接機構與扭矩傳感器對接,通過磁粉制動器對原動機進行加載。主包含以下部件:
無刷直流電動機500W、他勵直流電動機123W、磁粉制動器20Nm、動態扭矩傳感器20Nm、三相鼠籠式異步電動機370W、兩相步進電機、伺服電機SGDV-2R8A01
(三)安裝工具與輔助器材
包括工具箱、一字螺絲刀、十字螺絲刀、自動剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌C45、絕緣墊等。
(四)電機控制器件:
包括直流無刷電機控制板、變頻器0.75KW、觸摸屏6AV6 648-0BC11-3AX0、可編程控制器FX3U-32MT/ES-A、擴展模塊FX2N-16EYR、步進電機驅動器2M530、伺服驅動器SGDV-2R8A01A、無刷直流電機驅動器BL-2203C、3P空氣開關6A、熔斷器3P、交流接觸器CJX2-0910 220V、熱繼電器、輔助觸頭組F4-22、輔助觸頭組F5-T2
輔助觸頭組F5-D2
五、基本實訓功列舉:
1)三相電流的測量;
2)電力綜合顯示儀表的使用;
3)轉速表、轉矩表的使用;
4)三相異步電動機直接起動、停車的控制電路連接;
5)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;
6)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接;
7)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;
8)三相交流異步電動機Y-△(時間繼電器切換)啟動控制電路的連接;
9)直流他勵電動機的啟?刂瓶刂
10)直流他勵電動機的正反轉控制;
11)步進電機的控制;
12)步進驅動器的參數設置;
13)步進電機的PLC開環控制;
14)交流伺服電機的控制;
15)交流伺服驅動器的參數設置;
16)交流伺服電機的PLC半閉環控制;
17)無刷直流電機驅動器參數設置;
18)無刷直流電機的控制;
19)速度傳感器的使用
20)扭矩傳感器的使用
21)磁粉制動器的使用
22)變頻器面板功能參數設置和操作實訓;
23)變頻器對電機點動控制、啟?刂;
24)電機轉速多段控制;
25)工頻、變頻切換控制;
26)基于模擬量控制的電機開環調速;
27)基于面板操作的電機開環調速;
28)變頻器的保護和報警功能實訓;
29)基于PLC的變頻器開環調速;
30)PLC控制電機順序啟動;
31)PLC控制三相異步電動機Y-△啟動電路;
32)觸摸屏的參數設置;
33)觸摸屏的編程;
34)觸摸屏、PLC、變頻器的綜合實訓;
35)各電動機的轉速、力矩、功率測量與控制;
36)電機空載性能測試;
37)電機機械特性測試;
38)電機工作特性測試;
39)電機堵轉性能測試
40)電機機械裝調實訓;
41)電機特性曲線繪制
