網孔型電氣技術實訓裝置
2024-08-29
網孔型電氣技術實訓裝置
一、
MY-201D
網孔型電氣技術實訓裝置

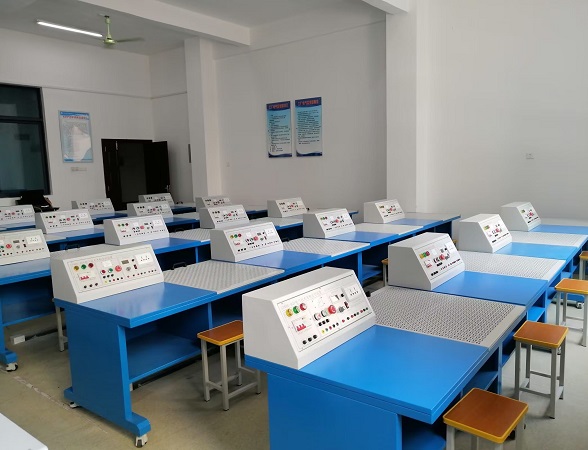

主要由電源實訓臺、實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局,安裝、接線全部由學生自行完成,接近工業現場。能完成初級電工線路,電機控制線路,照明配電的模擬操作、安裝調試的綜合實驗實訓,主要是訓練學生動手能力和實操技能。
二、實訓裝置特點:
1、電氣控制線路元器件都裝在網孔板上,操作方便、更換便捷、易擴展功能或開發新的實訓項目(增購元器件即可增加相應實訓項目)。
2、操作臺只需三相四線的交流電源即可投入使用,占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備實訓電源,即可以學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全,電源輸出均有短路保護等功能,使用安全可靠。
三、技術性能
1、輸入電源:三相四線制~380V±10% 50Hz
2、工作溫度:-5℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<1.5KVA
4、網孔板尺寸:660×600mm
5、外形尺寸:約1300mm×700mm×280mm
6、移動腳輪:100*60mm
四、實訓臺配置
1、公共部有:設有電壓型漏電和電流型漏電保護,外部電源輸入有指示燈指示,設有急停按鈕,遇緊急情況按下按鈕切斷實訓臺總電源。
2、提供線電壓380V或相電壓220V兩種電源,單相電源插座、線電壓輸入指示表。
3、實訓桌為鐵質雙層亞光密紋噴塑結構,造型美觀大方,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
五、參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y/△自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉按鈕線路
19.雙重聯鎖的三相異步電動機正反轉按鈕線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓啟動控制線路
23.三相異步電動機能耗制動控制線路
