電氣裝配實訓臺,電氣裝配實訓裝置,電氣裝配實訓設備
2024-04-17
電氣裝配實訓臺,電氣裝配實訓裝置,電氣裝配實訓設備
一、產品概述:
電氣裝配實訓臺
,電氣裝配實訓裝置,電氣裝配實訓設備
由鋼板作制作的多功能安裝板(網孔板)實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件,可方便地安裝在網孔板上,方便靈活。根據教學和實訓的需要,選擇不同的元件、器件和部件,可進行不同課程模塊,不同項目的實訓,是一種理想的職業教育實驗室設備。
二、技術指標
1、外型:整體尺寸1600mm×700mm×1630mm;
2、實訓臺架的材料:鋼板、鋁合金結構;
3、電源(雙組具有相同資源):
1) 輸入:三相AC 380V ±10% 50HZ 三相五線;
2) 固定交流輸出:三相五線 380V 接插式2組、220V接插式2組。
3) 可調直流輸出: 0~24V/2A連續可調2組(帶有指針電壓、指針電流表實時監控電源變化);
4、接口及儀表:指針式電壓表 2 只,時刻監控電網電壓變化;
5、保護:熔斷器作短路保護,斷路器具有過載保護,漏電開關具有漏電保護功能,漏電保護動作電流≤30mA。設有定時器及誤操作報警記錄儀,具有設定實驗時間定時報警、提前提醒后切斷電源的功能。同時還具有自動記錄出誤操作次數。
6、4只5408二極管,用于能耗制動的整流電路;
7、三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
三、
結構功能:

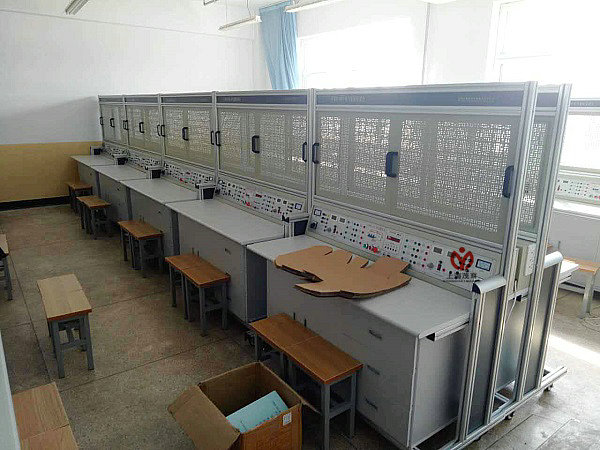

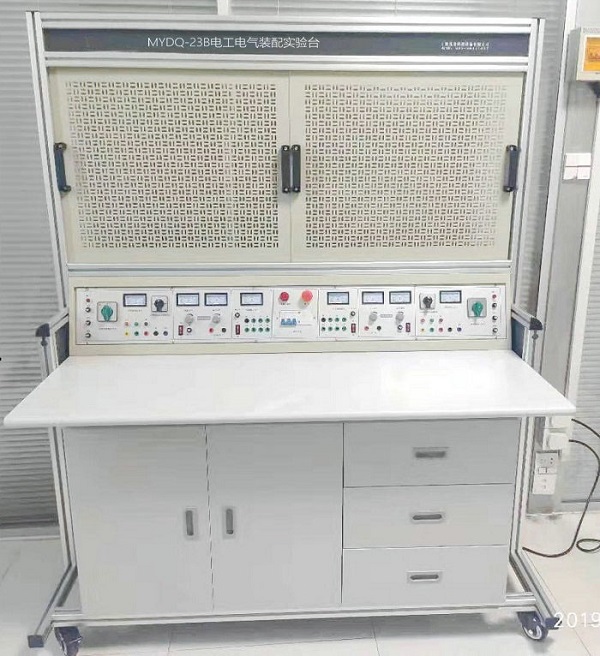

本實訓臺由實訓屏(內置電源)、實訓桌、實訓儲物柜三大部分組成。
1、以鋁合金作為設備主要框架材料;實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接,表面經高溫噴塑處理,美觀大方且有效起到防銹絕緣的作用;由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構;固定機構的下方每面是鐵制雙工位電源箱,每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出;
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制,有效提高絕緣等級;實驗桌底部裝有至少4個導向輪,方便實訓臺架移動;
3、實訓儲物柜采用標準結構和抽屜式,左側有3層抽屜,用于存放工具以及實訓資料;右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整,外形尺寸為:1300mm×800mm×510mm。
4、網孔板2塊:采用數控沖床精加工而成,網孔分布合理、均勻、孔徑統一,可在上面安裝的元?dú)饧ǜ黝?lèi)低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5mm,大小774mm*580mm.
四、
參考實訓項目:
1、電動機點動與連續轉動電路連接實訓;
2、按鈕聯鎖的電動機正、反轉電路連接實訓;
3、接觸器聯鎖的電動機正、反轉電路連接實訓;
4、接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓;
5、兩地控制的電動機控制電路的安裝;
6、電動機定子繞組串聯電阻啟動控制電路連接實訓;
7、按鈕切換的Y-△啟動控制電路的連接實訓;
8、時間繼電器切換的Y-△啟動控制電路的連接實訓;
9、電動機半波整流能耗制動控制電路連接實訓;
10、電動機全波整流能耗制動控制電路連接實訓;
11、電動機反接制動控制電路連接實訓;
12、電動機往返行程控制電路連接實訓;
13、電動機順序啟動控制電路連接實訓;
14、電動機定時運轉控制電路連接實訓;
15、按鈕切換的雙速電動機控制電路連接實訓;
16、時間繼電器切換的雙速電動機控制電路連接實訓;
17、C620車床的電氣控制。
