一、產品概述:

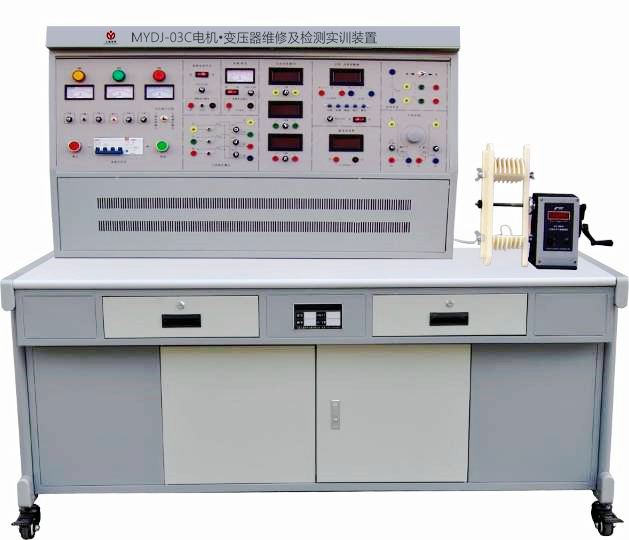

電機.變壓器維修及檢測實驗臺是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平臺,可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練。適用于機電一體化、自動化及相關電氣專業的《電機制造工藝》《電機維修》《電機測試》等課程,結合機械工業出版社和中國勞動保障部《國家職業標準—維修電工》《職業技能鑒定培訓教材—維修電工》等相關內容,同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。
二、技術參數:
1、輸入電壓:三相四線制~380V±10% 50Hz
2、工作環境:環境溫度范圍為-5~+40℃ 相對溫度<85%(25℃)
3、裝置容量:<1.5KVA
4、外形尺寸:1400mm×720mm×1350mm
三、實驗臺配備:
1、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板
2、實訓桌
實訓桌上方附有防靜電絕緣橡膠墊,為了便于繞線和實訓室的管理,將手搖式電子計數線繞機固定在桌面上,桌子下方設有放置銅線的繞線柜。
3、主控功能板
(1)三相四線電源輸入,經漏電保護器和總開關,由接觸器通過起、停按鈕進行操作,并設有急?刂瓢粹o。
(2)控制屏面板上設有指針式交流電壓表三只,觀測三相電網電壓。
(3)三相可調交流電源,通過1.5KVA三相同軸自耦調壓器進行調壓,可輸出三相0~450V及單相0~250V可調電壓。
(4)直流電源部分:
220V/0.5A直流電源一組,還有短路保護功能。
0~250V可調直流高壓電源一組,帶有過壓保護及短路保護功能。
4、儀表功能板
★(1)提供交智能型真有效值交流數字電流表三只:
1)測量范圍:0-5A, 設置2mA/20mA/200mA/5A四檔量程,具有量程自動切換,超量程自動報警功能。
2)2.7寸TFT液晶屏顯示四位測量值,具有超量程提示功能。
3)測量精度:±0.5%+4。
4)抽樣率:5次/秒
5)工作溫度范圍:-20℃~+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術,液晶中文顯示,具備智能化數字化,具備人機界面,通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
★(2)智能型直流電流表直一只:
1)測量范圍:0-5A,設置 2mA/20mA/200mA/5A四檔量程,具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值,超量程提示。
3)測量精度:±0.5%+2。
4)抽樣率:5次/秒
5)工作溫度范圍:-20℃~+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術,液晶中文顯示,具備智能化數字化,具備人機界面,通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
★(3)單相智能功率、功率因數表
1)功率測量精度1.0級,功率因數測量范圍0.3-1.0,電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型,具有超量程提示功能。
3)負載類型:L、R、C。
4)測量精度:±0.5%+2。
5)抽樣率:5次/秒
6)工作溫度范圍:-20℃~+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術,液晶中文顯示,具備智能化數字化,具備人機界面,通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
(4)單相電容運轉電動機電容:4uF/450V CBB電容。
(5)雙刀雙擲開關一只。
(6)可調電阻:兩組0~900Ω/0.5A可調電阻。
5、儀器配備
(1)500V等級兆歐表一只,用于測試電機繞組絕緣電阻
(2)UT33B++數字萬用表,三位半顯示
(3)鉗形電流表一只
6、制作設備、電機等配備
(1)拆、裝工具一套:6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。
(2)繞線裝置一套:電機繞線模、繞線軸、繞線架、壓線架等
(3)手搖電子計數繞線機一臺:數顯范圍0~9999匝數,計數精確、計數方便
(4)未浸漆的單相變壓器:容量100VA,電壓AC220V/55V,電流0.45A/1.8A。
(5)未浸漆的單相電容運轉異步電動機:額定功率750W,電壓220V,電流1A,轉速1420r/min。
(6)未浸漆的三相鼠籠異步電動機:額定功率1.1KW,電壓380V(Y接法),轉速1400r/min。
8、實訓導線及配件:
采用高可靠護套結構手槍插連接線(不存在任何觸電的可能),里面采用無氧銅抽絲而成頭發絲般細的多股線,達到超軟目的,外包丁晴聚氯乙烯絕緣層,具有柔軟、耐壓高、強度大、防硬化、韌性好等優點,插頭采用實芯銅質件外套鈹輕銅彈片,接觸優良。
四、實訓項目:
(一)單相變壓器修理及測試
1、變壓器拆除前的數據記錄與計算
2、變壓器的拆除
3、變壓器的繞組繞制
4、變壓器組裝
5、絕緣電阻測試
6、直流電阻測試
7、變壓器同名端判別
8、變壓器變比測試
9、變壓器空載運行
10、變壓器短路
(二)單相電動機修理及測試
1、單相電容運轉電動機拆除前的數據記錄與計算
2、單相異步電動機的拆除
3、單相電動機繞組繞制
4、單相變壓器的組裝
5、絕緣電阻測試
6、直流電阻測試
7、單相異步電動機空載
8、單相異步電動機短路
(三)180W三相鼠籠式異步電動機的修理及測試
1、三相鼠籠式異步電動機拆除前的數據記錄與計算
2、三相鼠籠式異步電動機的拆除
3、三相鼠籠式異步電動機繞組繞制
4、三相鼠籠式異步電動機組裝
5、絕緣電阻測試
6、直流電阻測試
7、三相鼠籠式異步電動機繞組首末端判別
8、三相鼠籠式異步電動機空載
9、三相鼠籠式異步電動機短路
