電工電子實驗臺三端集成穩壓電源的制作

    電工電子實驗臺是電子實驗與電子實訓與考核有機的結合,做到資源共享一室多用,減少實驗實訓指導教師和教室。實驗項目包括電子學、電子原理等課程的實驗與實訓,利用九孔通用萬能實驗底板和分立式透明元件盒靈活地組合實驗,元器件可重復利用,實驗方便,動腦動手能力強。
一、電工電子實驗設備實訓目的
1、掌握直流穩壓電源的工作原理;
2、完成穩壓器構成典型應用電路的方法。
二、器材
    示波器、自耦調壓器、單相變壓器(220V/12V)、直流毫安表(100mA)、數字萬用表、LM7805、IN4007(4只)、電解電容(1000μF/25V、10μF/25V、1μF/25V)、瓷片電容0.1μF、電阻(120Ω)、電位器(470Ω/2W)。
三、實訓步驟

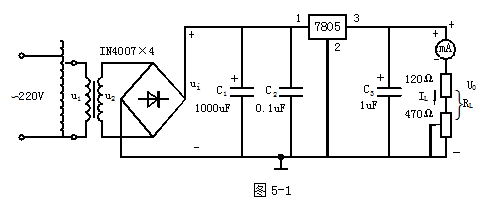

1、根據原理圖5-1制好線路板(已配備),再根據原理圖裝配元器件并焊接好。
2、經指導老師檢查無誤后通電實驗。
a、測量穩壓電路的輸出電壓:調節調壓器,使集成穩壓電路的輸入電壓為8V~15V,測量穩壓電路的輸出電壓。
b、測量穩壓電路的外特性并計算輸出電阻值R。
保持輸入電壓不變,空載時,IL為0,測量U0的數值,然后接上負載RL,調節RL,使IL分別為20mA、40mA、60mA、80mA、100mA時,用萬用表DC檔分別測量相應的U0值,記入表5-1中,并計算出內阻的平均值(Ro=ΔUo/ΔIL)。
表5-1
IL(mA) 0 20 40 60 80 100 內阻平均值
Ro=
Uo(V)
3、測量穩壓系數
保持U1=220V,并使IL=60 mA,測量Uo,調節調壓器模擬電網電壓變化±10%,即分別測量U1=198V及242V時,對應的U1、Uo記入表5-2中,并計算穩壓系數。
表5-2
測量值 U1 198V 220V 242V
Ui/Uo
計算值 ΔUi/Ui
ΔUo/Uo
