中等職業學?删幊绦蚩刂破鲗嵱基地設備基本配置推薦標準



1、范圍: 可編程序控制器(也稱PC或PLC)是以微處理器為基礎,綜合了計算機自動控制和通信等技術的一種新型通用工業控制裝置,廣泛應用于鋼鐵、石油、化工、電力、建材、機械制造,汽車、輕工、交通運輸、環保以及文化娛樂等各種行業。本標準適用于中等職業學校電氣技術應用、電氣運行與控制、供用電技術、電氣設備安裝、電子電器應用與維修、電子與信息技術、電子技術應用、通信技術等專業實訓基地儀器設備的基本配置。

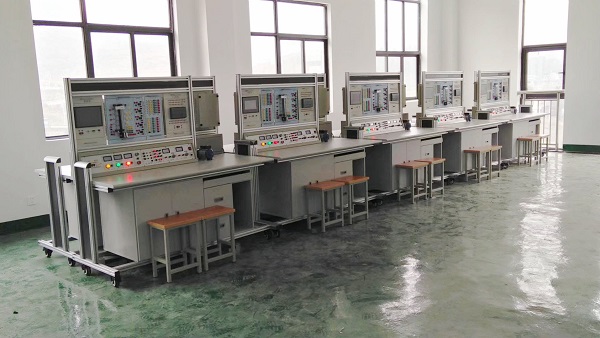

2、分類: 根據教育部頒布的教學大綱,本實驗室共設有25臺可編程控制實訓裝置,可編程控制實訓裝置包括電腦,可編程控制器主機,觸摸屏,變頻器,旋轉編碼器測試系統及十一種教學實訓模型。學生可根據教學模型的特點在老師的指導下自己設計梯形圖,編寫程序,編寫組態,聯機運行。從而提高學生的創新能力,職業能力,培養出真正意義的“經驗型應用技能型人才”。
3、要求:
3.1 可編程序控制器實訓室實訓教學場所
3.1.1 使用面積:實訓基地應根據師生的健康、安全和設備配置要求,確定其使用面積,并符合國家相關規定。
3.1.2 采光:實訓室的采光應按照GB/T 50033的有關規定。
3.1.3 照明:實訓室的照明要求符合GB 50034的有關規定。
3.1.4 通風:應符合GBJ 16的有關要求。
3.1.5 電氣安裝:應符合GB 16895的有關規定。
3.1.6 消防:應符合GBJ 16的有關規定。
3.1.7 安全標志:應符合GB 2893、GB 2894的有關要求。
3.1.8 安全與衛生:應符合GBZ 1的有關要求。
3.2 儀器設備:
3.2.1 可編程序控制器實訓室儀器設備配置標準見《電工電子類專業儀器設備配置標準》。
3.2.2 可編程序控制器實訓室儀器設備的配置數量,應能滿足50人同時進行實訓。
3.2.3 所配備的儀器設備,其質量應符合相關的國家標準或行業標準,并具有相應的產品質量證明。
3.2.4 各種儀器設備的安裝使用應符合國家或行業標準。

附:實訓基地設備基本配置標準
實訓教學場所 實訓項目
(模塊)
實訓教學目標 儀 器 設 備
序號 名稱 規格、主要參數或要求 單位 數量 執行標準代號 備注








訓
1.典型電動機控制(在交流電動機正、反轉,Y-△啟動控制中選擇一個項目) 1.了解PLC控制系統的組成;
2.學會應用梯形圖編輯PLC控制程序和程序的輸入;
3.掌握PLC控制電路的連接;
4.形成應用基本指令的能力。
1 PLC實訓裝置 電源:AC220/380V;
PLC:I/O≥40點,專用12/24V直流電源;
輸入輸出設備:按鈕、行程開關、接觸器、繼電器、端子排、指示燈,交流異步電動機;
電器采用卡軌式安裝。
25
2 計算機 選用主流機型配置 25
3 電工工具 機床電氣維修,成套。 25








訓
2.模擬模塊 5.掌握步進順控指令,定時器、計數器的使用,形成應用步進順控指令對控制設備的能力。 4 PLC模擬實訓裝置 含:天塔之光、搶答器、自動軋鋼機、自動成型機、液體混合、自動售貨機、自動送料機,機械手,裝配流水線、自動洗衣機交通燈等模擬模塊;
掛箱式結構;
采用接口連接;
電源:AC220/380V;
PLC:I/O≥40點,專用12/24V直流電源;
輸入輸出設備:按鈕、行程開關、指示燈等。
25
3.步進電機控制   6.基本學會常用的應用指令,學會步進電機的使用,形成對較復雜程序的編寫能力。 5 步進電機控制實訓裝置 直線導軌式結構;
PI驅動;
容量≤0.5kVA。
25
4.小型對象控制模塊 7.學會常用設備程序的編寫,初步形成應用PLC對生產設備的控制能力。 6 PLC控制仿真設備(含組態軟件) 多種液體混合機、傳送帶、定位小車、機械手、恒壓供水裝置、電梯、挖掘機、智能機器人、材料分揀系統、立體倉庫等實訓裝置設備
控制項目齊全;
安全性能符合國家標準要求。
25   選配
5.仿真訓練 8.掌握常用設備程序的編寫,初步形成在生產現場編寫PLC控制程序的能力和PLC控制設備的調試能力。 7 PLC仿真教學軟件 對象:液體混合電梯小型售貨機等或?qū)嶋H生產設備等;
仿真設備的硬件連接;
仿真控制電器的狀態變化;
仿真設備動作及加工過程。
5
