動量定律實驗指導書

一、動量定律實驗裝置-實驗?zāi)康囊?/strong>
1.驗證不可壓縮流體定常流的動量方程;
2.通過對動量與流速、流量、出射角度、動量矩等因素間相關性的分析研討,進一步掌握流體動力學的動量守恒定理;
3.了解活塞式動量定律實驗儀原理、構造,進一步啟發與培養創造性思維的能力。
二、
實驗裝置

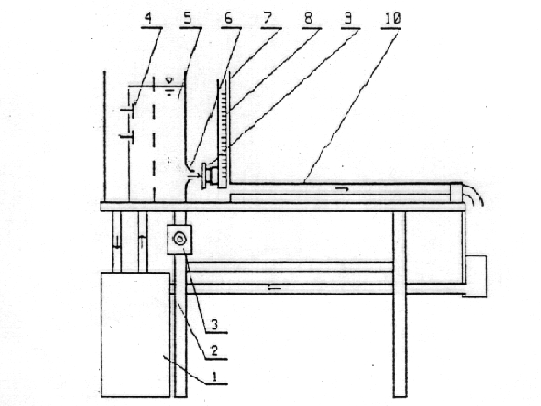

本實驗裝置如下圖所示:

動量定律實驗裝置圖
1 自循環供水器    2 實驗臺    3 可控硅無級調速器    4 水位調節閥
5 恒壓水箱    6 管嘴    7 集水箱    8 帶活塞的測壓管
9 帶活塞和翼片的抗沖平板    10 上回水管
自循環供水裝置1由離心式水泵和蓄水箱組合而成。水泵的開啟、流量大小的調節均由調速器3控制。水流經供水管供給恒壓水箱5,溢流水經回水管流回蓄水箱。流經管嘴6的水流形成射流,沖擊帶活塞和翼片的抗沖平板9,并以與入射角成90°的方向離開抗沖平板?箾_平板在射流沖力和測壓管8中的水壓力作用下處于平衡狀態。活塞形心水深hc可由測壓管8測得。由此可求得射流的沖力,即動量力F。沖擊后的棄水經集水箱7匯集后,再經上回水管10流出,最后經漏斗和下回水管流回蓄水箱。
為了自動調節測壓管內的水位,以使帶活塞的平板受力平衡并減小摩擦阻力對活塞的影響,實驗裝置應用了自動控制的反饋原理和動摩擦減阻技術。其構造如下:

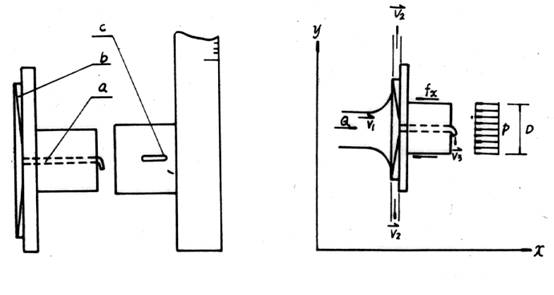

帶活塞和翼片的抗沖平板9和帶活塞套的測壓管8如下左圖所示。該圖是活塞退出活塞套時的分部件示意圖;钊行脑O(shè)有一細導水管a,進口端位于平板中心,出口端伸出活塞頭部,出口方向與軸向垂直。在平板上設有翼片b,活塞套上設有窄槽c。

工作時,在射流沖擊力作用下,水流經導水管a向測壓管內加水。當射流沖擊力大于測壓管內水柱對活塞的壓力時,活塞內移,窄槽c關小,水流外溢減少,使測壓管內水位升高,水壓力增大。反之,活塞外移,窄槽開大,水流外濫增多,測管內水位降低,水壓力減小。在定常射流沖擊下,經短時段的自動調整,即可達到射流沖擊力和水壓力的平衡狀態。這時活塞處在半進半出、窄槽部分開啟的位置上。過a流進測管的水量和過c外溢的水量相等。由于平板上設有翼片b,在水流沖擊下,平板帶動活塞旋轉,因而克服了活塞在沿軸向滑移時的靜摩擦力。
三、

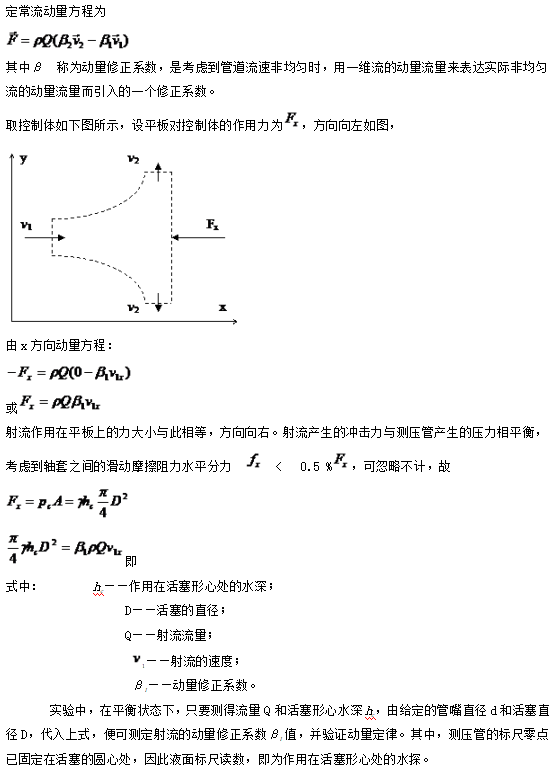

實驗原理

四、
實驗方法與步驟
1.準備:熟悉實驗裝置各部分名稱、結構特征、作用性能,記錄有關常數。
2.開啟水泵:打開調速器開關,水泵啟動2~3分鐘后,關閉2~3秒鐘,以利用回水排除離心式水泵內滯留的空氣。
3.調整測壓管位置:待恒壓水箱滿頂溢流后,松開測壓管固定螺絲,調整方位。要求測壓管垂直、螺絲對準十字中心,使活塞轉動松快,然后旋轉螺絲固定好。
4.測讀水位:標尺的零點已固定在活塞圓心的位置上。當測壓管內液面穩定后,記下測壓管內液面的標尺讀數,即hc值。
5.測量流量:用體積法或重量法測流量時,每次時間要求大于10秒.均需重復測三次再取均值。
6.改變水頭重復實驗:逐次打開不同高度上的溢水孔蓋,改變管嘴的作用水頭。調節調速器,使溢流量適中,待水頭穩定后,按3-5步驟重復進行實驗。
7.收拾實驗臺,整理數據。
五、
實驗報告要求
1.簡要寫出實驗原理和實驗步驟。
2.記錄有關常數
      實驗裝置臺號No__________;
      管嘴內徑d=
     活塞直徑D=
3.實驗參數記錄、計算表,并填入實測數據

測次 重量
W
時間
T
活塞作用水頭hc 流量
Q
流速
V
動量力
F
動量修正系數β1
1
2
3
4.取某一流量,給出控制體圖,闡明分析計算的過程
六、

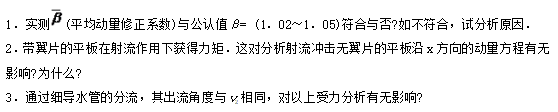

實驗分析與討論
