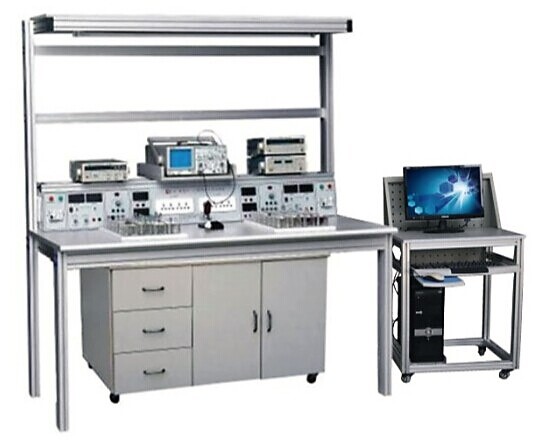

二、技術指標:
1、工作電源:三相五線 AC3800V±10%50Hz
2、工作溫度:-10~40℃;環境濕度:≤90%(25℃)
3、外形尺寸:長×寬×高 =1600×880×1825㎜
4、整機功耗:≤1.5KW
5、安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點:
1、由驗證書本知識,轉向綜合應用書本知識,實驗、實訓安排以培養能力為主導,以技術應用為目標,接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路,各種模塊精心配置,有多個應用組合部件,模塊采用透明有機盒,兼作實物示教,一舉多得。
3、裝置提供了齊全的各種電源及信號源,以及各種儀表,為學生提供了一個完全開放的,可充分發揮創新潛能的平臺,在此平臺上,可以做電工電子產品線路的安裝調試和排故,還可做技能競賽、課程設計、畢業設計和科技開發;而且模塊維修方便,可放手讓學生操作、試驗,無后顧之憂。
4、與本裝置實訓項目均經過反復斟酌、精心配置;其中有許多電工電子產品線路,不僅有利于知識的實際應用,而且可以大大提高學生的學習興趣。
5、本裝置具有各類模塊156個,具有廣闊的延伸空間,本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目,這樣可充分發揮本實訓臺的利用率,并可節省實驗實訓場地,性價比大大提高
四、設備各個功能模塊功能構成:
1.總電源
1)總電源為單相交流220V電源,經空氣斷路器(帶熔斷器及漏電保護),最大額定電流為5A,安全可靠。
2)指示燈:電源線接通電網電源后,紅燈亮,表示實訓臺已接入電源。空氣斷路器合閘后,綠燈亮,表示實訓臺進入正常工作狀態。
2.可調直流電源
1)可調直流電源為DC0~30V/2A,并帶過載、短路保護功能,保護的整定值可進行調節;直流輸出電壓采用3位半數字顯示的電壓表(0~30V),直流輸出電流采用3位半數字顯示的電流表(0~2A)。
3.多檔交流電源和穩壓直流電源
1)多檔交流電源3~24V,七檔,并帶過載、短路保護;當出現過載或短路保護狀態時,報警指示燈亮,解除過流或短路信號后,需手動復位。
2)穩壓直流電源±5V、±12V四組。
4.數字電壓表與電流表
3位半顯示數字電壓表一只(0~30V)和3位半顯示數字電流表(0~2A)一只。
5.功率輸出函數發生器:
1)采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。采用大屏幕LCD顯示輸出頻率、波形,衰減值。
2)正弦波輸出幅度≥10V,輸出阻抗50Ω,失真度<1%(0.1HZ--1KHz)。
3)頻率范圍:0.1HZ~3MHz,采用鍵盤直接輸入數字設定頻率。
4)輸出幅度采用電位器調節,正弦波輸出具有20db,40db衰減。
5)方波占空比可調,調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。
6)頻率計最高測量范圍100MHz,自動換檔。
6.單片機實驗箱
1)中英文雙平臺支持:自主開發的集成環境,提供單步、斷點、連續等豐富的調試手段。內置雙蹤虛擬PC示波器,通過集成開發環境可在計算機屏幕上顯示被測試端的輸出波形。同時配備開發應用版和示教綜合版集成軟件,形成了仿真開發與教學實驗相結合的多用途實驗型開發系統,充分激發了學生的動手及思維能力,有效提高了實驗效率、實驗成功率和教學質量;同時支持Keil軟件,與最優秀的嵌入式集成開發環境實現無縫連接!
2)獨創的FlashDown仿真技術,采用專用下載芯片,可實現P0、P2總線和I/O口全功能。完全自主的多CPU兼容技術,對目標處理器的支持從8051/8751、8088到PC計算機,高度智能的后臺監控及CPU選擇開關令目標CPU的切換靈活自如。
3)獨創的ISA通用插座設計,充分開放,自由設計,使接口實驗項目由平面到立體無限延伸,可適配ISA實驗擴展卡,亦可由學生自行設計實驗?zāi)K,培養獨立設計與動手能力,直接面向課程設計、畢業設計及電子競賽。PCI總線實驗支持,強大的PC計算機資源與實驗裝置的完美組合,支持Win9X/2000/NT/XP/2003及DOS操作系統,支持實模式、保護模式下的I/O設備、存儲器及中斷的訪問,支持匯編語言及高級語言編程(PCI卡需要另購)。
4)高效的PACK實驗擴展,靈活設計,任意疊加,對創新實驗項目USB1.1/2.0、TCP/IP、CAN-bus等完美擴展支持。
5)自帶鍵盤、顯示器,能獨立運行,也可以PC機為操作平臺。兩種工作方式任意選擇,均全面支持《單片機原理與應用》等課程的實驗教學。
6)系統采用緊耦合多CPU技術,用51單片機作為系統管理CPU,8032或438作為目標機仿真與實驗CPU,其軟硬件資源100%出借。
7)目標CPU8032/438采用主頻為6MHz,向用戶提供實驗方式和兩種仿真方式(RAM方式和EPROM方式)。
8)配有二片RAM61C256構成系統的64K程序空間,地址范圍為0000H~0FFFFH,還配一片61C256(32K)作為用戶設置的斷點區(BPRAM)。
9)實驗項目完整豐富,與課程教學緊密結合,同時配有電機、溫控、音響等實驗對象,可支持控制應用類綜合實驗。
10)系統接口實驗電路為單元電路方式,電路簡捷明快,采用扁平線、排線、雙頭實驗導線相結合的辦法,進一步簡化了實驗電路連接環節,既減輕繁瑣的連線工作,又提高學生的實驗工作能力。
11)通過RS232通信接口,在Windows集成軟件的支持下,利用上位機豐富的軟件硬件資源,實現用戶程序的編輯、編譯、調試運行,提高實驗效率。
12)具有最豐富的調試手段,系統全面支持硬件斷點,可無限制設置斷點,同時具有單步、宏單步、連續運行及無限制暫停等功能,100%保護用戶現場,返回監控。
五、本設備可以完成的實訓項目:
一)數字電子技術綜合應用
項目一基本邏輯門電路功能測試
項目二優先編碼器功能測試
項目三二進制譯碼器和數據選擇器功能測試
項目四全加器和超前進位全加器功能測試
項目五數值比較器功能測試
項目六七段碼鎖存/譯碼/驅動器功能測試
項目七各類觸發器功能測試
項目八雙向移位寄存器功能測試
項目九二 -五-十進制計數器功能測試
項目十二位十進制計數/譯碼/驅動/顯示電路
項目十一可逆十進制計數電路功能測試
項目十二 N進制計數電路功能測試
項目十三 555定時器基本應用電路
項目十四微分型單穩態觸發器
項目十五集成單穩態觸發器及其應用
項目十六集成施密特觸發器及其應用
項目十七聲光控制節能路燈電路
項目十八 8線數據傳輸電路
項目十九 4位環形計數節拍發生器
項目二十秒脈沖信號發生器
項目二十一伺服電機測速與時鐘脈沖測頻電路
項目二十二救護車/消防車聲響報警電路
項目二十三 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十四數控變頻三角波—方波發生器
項目二十五移位寄存器彩燈顯示電路
項目二十六 8位優先編碼器搶答電路
項目二十七觸摸式密碼電子鎖電路
項目二十八數字鐘電路
項目二十九二位十進制計數符合電路
項目三十交通燈控制電路
項目三十一升/降階梯波形信號發生器
項目三十二光電轉換加/減計數電路
二)模擬電子技術綜合應用、創新實訓項目目錄
項目一常用二極管的性能測試及應用
項目二雙極晶體管及場效管輸出特性的測定
項目三單管放大電路的研究
項目四兩極放大電路及負反饋放大電路的研究
項目五助聽器電路的調試(電子產品線路)(綜合應用)
項目六恒流充電電路(場效應管的應用)(電子產品線路)(綜合應用)
項目七三極管放大電路故障排除
項目八整流、濾波及穩壓電路的研究
項目九直流穩壓正、負電源電路的研究
項目十典型復合互補OTL功率放大電路調試(電子產品線路)(綜合應用)
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用(電子產品線路)(綜合應用)
項目十三運算放大器基本運算電路
項目十四對由運放器組成的積分運算電路、微分運算電路
項目十五對由運放器組成的電壓比較器傳輸特性的研究
項目十六氣敏傳感器制作煙霧報警器的制作與調試(電子產品線路)(綜合應用)
項目十七方波、三角波和鋸齒波發生器電路的研究與測試
項目十八三角波、方波及正弦波發生器的制作競賽
項目十九 RC(文式橋式)正弦波振蕩器和制作與調試
項目二十電容三點式LC正弦波發生器
項目二十一有源濾波電路研究
項目二十二直流—直流(DC—DC)集成電壓變換電路的應用與調試(電子產品線路)(綜合應用)
項目二十三恒溫控制電路的制作與調試(競賽項目)(電子產品線路)(綜合應用)
三)單片機部分
A、MCS-51 單片機實訓
軟件部分
1.清零程序
2.拆字程序
3.拼字程序
4.數據區傳送子程序
5.數據排序?qū)嶒?/span>
6.查找相同數個數
7.無符號雙字節快速乘法子程序
8.多分支程序
9.脈沖計數(定時/計數實驗)
10.電腦時鐘(定時器、中斷器綜合實驗)
11.二進制轉換到 BCD
12.二進制轉換到 ASCII
13.八段數碼管顯示
14.鍵盤掃描顯示實驗
硬件部分
1.P1 口亮燈實驗
2.P1 口轉彎燈實驗
3.P3.3 輸入,P1口輸出
4.工業順序控制(中斷控制)
5.8255A.B.C 輸出方波
6.8255PA 口控制 PB 口
7.8255 控制交通燈
8.簡單I/O口擴展實驗
9.A/D 轉換實驗
10.D/A 輸出方波
11.電子音響
12.繼電器控制
13.步進電機實驗
14.8253方波
15.串并轉換實驗
16.外部存儲器擴展實驗
17.MCS-51 串行口應用實驗㈠--雙機通信
18.MCS-51 串行口應用實驗㈡--與PC機通信
19.溫度閉環控制
20.小直流電機調速實驗
21.外部中斷(急救車與交通燈)
B、8088/8086系列微機實訓
軟件部分
1.清零程序
2.拆字程序
3.拼字程序
4.數據區移動
5.數據排序?qū)嶒?/span>
6.找"零"個數
7.32位二進制乘法
8.多分支程序
9.顯示子程序
10.鍵盤掃描顯示實驗
11.二進制轉換到 BCD
12.二進制轉換到 ASCII
硬件部分
1.8255并行口實驗㈠:A.B.C口輸出方波
2.8255并行口實驗㈡:PA口控制PB口
3.8255并行口實驗㈢:控制交通燈
4.簡單I/O口擴展
5.A/D轉換實驗
6.D/A轉換實驗㈠:輸出方波
7.D/A轉換實驗㈠:輸出鋸齒波
8.8259中斷控制器實驗
9.定時/計數器:8253方波
10 .繼電器控制
11.8251串行通信實驗㈠:自發自收
12.8251串行通信實驗㈡:與PC通信
13.步進電機控制
14.小直流電機調速實驗
15.溫度閉環控制
16.音頻驅動實驗
C、MCS-96 單片機實訓
軟件部分
1.清零程序
2.拆字程序
3.拼字程序
4.數據區傳送子程序
5.數據排序?qū)嶒?/span>
6.查找相同數個數
7.無符號雙字節快速乘法子程序
8.多分支程序
9.定時器1實驗--定時中斷
10.定時器T1和T2同時產生中斷
11.80C196外部中斷實驗
12.80C196軟件方法產生中斷
13.利用HSI測脈沖寬度
14.利用HSI測量單脈沖寬度
15.利用HSO產生單脈沖
16.利用HSO產生連續脈沖
17.軟件定時器
18.80C196A/D轉換實驗
19.利用80C196的PWM產生各種波形
20.二進制轉換到BCD進制轉換到ASCII
硬件部分
1.P1口亮燈實驗
2.P1口轉彎燈實驗
3.P2.6輸入,P1口輸出
4.工業順序控制
5.8255A.B.C輸出方波
6.8255PA口控制PB口
7.8255控制交通燈
8.簡單I/O口擴展實驗
9.A/D轉換實驗
10.D/A輸出方波
11.繼電器控制
12.8253方波
13.80C196串行口實驗
14.LED七段數碼管顯示實驗
15.鍵盤顯示綜合實驗
16.音頻驅動實驗
17.步進電機實驗
18.直流電機實驗
19.外部中斷(急救車與交通燈)
