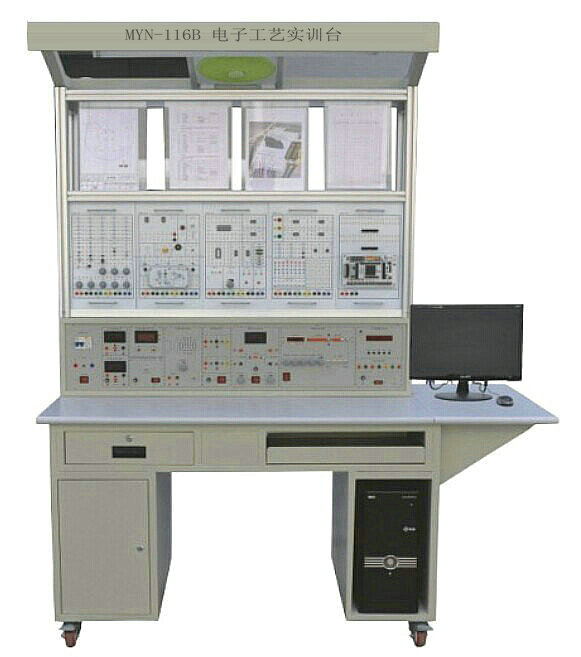

電子工藝實訓考核臺,電子工藝實訓考核裝置
一、產品概述:
電子工藝實訓考核臺是根據以能力為本位、以就業為導向,緊密結合生產實際和職業崗位的技能要求,按照職業教育的教學和實訓要求而研發的產品?赏瓿芍行⌒碗娮赢a(chǎn)品的裝配、調試和檢修等實訓,使學生掌握電子產品裝配和調試的基本技能,同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。適合各職業院校電子類專業《電子工藝》課程的實訓教學。
二、裝置特點:
1、采用生產流水線結構,使學生的操作訓練貼近生產實際。加強學生的動手能力、創新能力和知識運用能力。
2、提供了多種電子元器件和電子產品裝配工具,不但能鍛煉學生的裝配調試技能,還可以在現有產品的基礎上進行二次開發,以培養學生的創新能力。
3、配套實訓資料齊全:提供每種實訓套件的元器件清單、焊接元器件的裝配圖和調試指導書,完成學生對電路認識、設計、焊接、調試、檢修等多種技能的實訓。
4、可配置通用電工電子實訓掛箱,擴展電工類、電子類的實訓項目。
三、技術性能:
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、工作環境:溫度-10℃~+ 40℃ 相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<0.5KVA
4、外形尺寸:1280mm×650mm×2000mm(雙人座)
四、基本配置及功能:
實訓裝置由實訓臺、電源柜、實訓套件、實訓工具、實訓掛箱等組成。采用兩面雙組型結構 , 正反兩面資源相同。
(一)實訓臺
實訓臺主要由實訓桌、實訓面板、鋁合金框架、頂部框架等組成。
1、正反兩面各配有一個工具柜,可放置實訓套件、工具和資料等;臺面上鋪有綠色防靜電桌墊;另外還設有四個帶剎車的萬向輪,便于移動和固定。
2、正反兩面各有一塊實訓面板,分別提供九路 AC220V 電源插座接口和四路固定直流電源,可為實訓掛箱、外配儀器設備提供工作電源;其中四路固定直流電源電壓分別為 ±12V 、 ±5V ,每路均設有短路過流保護和自恢復功能。
3、鋁合金框架為雙層結構。第一層用于掛放元件盒(焊接工序用)或?qū)嵱?xùn)掛箱(調試工序用)。第二層設有四個 PVC 夾板,可用來夾放相關實訓資料。
4、頂部框架上設有電風扇和 30W 日光燈(照明設備)各兩個。
(二)電源柜
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、輸出電流:20A
3、設有電源插座、風扇、照明日光燈等電源控制系統,可為10個實訓臺提供工作電源;具有三相電源指示、漏電保護功能,使用安全可靠。
(三)實訓套件(2套/臺)
序號 |
實訓套件 |
能力目標 |
1 |
直流穩壓電源 |
掌握穩壓電源的工作原理,并學會電子電路的測試、檢修方法與技巧 |
2 |
單端電流反饋他激式隔離開關電源 |
采用專用集成電路UC3844作PWM控制器,可直接驅動MOSFET功率場效應管工作 |
3 |
全硅六管超外差式調幅收音機 |
熟悉集成電路調幅收音機的電路結構及工作原理 |
4 |
OTL 功率放大電路 |
掌握互補對稱式OTL功放電路的工作原理,學會測試低頻功率放大器頻率特性的方法,并熟悉常用儀器儀表的使用方法 |
5 |
多路搶答器 |
了解搶答器的工作原理,并進一步熟悉電子電路的裝配、調試、檢修方法 |
6 |
脈寬調制控制器 |
了解場效應管在脈寬調制控制器的工作原理 |
7 |
可編程定時器 |
掌握可編程定時器的電路結構和工作原理,熟悉CD4543、CD4029、CD4011在電路中的具體應用 |
8 |
聲光雙控節電燈 |
了解聲光控節電燈電路結構和工作原理,熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用 |
9 |
門鎖防盜報警器 |
進一步了解與非門電路的實際應用,掌握門鎖防盜報警器電路的工作原理 |
10 |
光控音樂門鈴 |
了解音樂集成塊和光敏三極管的具體應用,熟悉光控音樂門鈴的電路結構和工作原理 |
11 |
A/D、D/A轉換 |
掌握DAC0832和ADC0809芯片的應用。 |
12 |
七彩循環裝飾燈控制器 |
熟悉七彩循環裝飾燈控制器原理,通過安裝制作七彩循環裝飾燈控制器,使學生進一步熟悉電子電路的制作工藝 |
13 |
臺燈調光電路 |
了解晶閘管和單結晶體管的特性與應用,掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 |
14 |
編碼電子鎖電路 |
了解CD4011、74LS20、74LS74芯片的應用,掌握編碼電子鎖電路的工作原理 |
15 |
LED數字鐘 |
熟悉數字鐘的結構及各部分的工作原理,學會將單元電路組成系統電路的方法,熟悉中規模集成電路和顯示器件的使用方法,了解簡單數字系統的實訓調試方法 |
(四)實訓工具(2套/臺)
配常用的數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、恒溫烙鐵、熱風臺、焊錫絲、吸錫器、驗電筆、工具箱,同時也可為用戶代辦其它實訓器材。
(五)實訓掛箱(2套/臺)
1.FC-01 常用元器件單元(一)
提供常用的電阻、電容、電感、數碼管、二極管等元器件。
2.FC-02 常用元器件單元(二)
提供電位器、三極管、穩壓管、繼電器、復位按鈕、晶體管、晶閘管、蜂鳴器、變壓器(0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路)等元器件。
3.FC-03 直流電源單元
一路可調直流電源:0~30V/1A連續可調,具有截止型短路軟保護和自動恢復功能,設有三位半數顯指示。
4.FC-04 測量儀表單元
(1)直流數字電壓/電流表一只:三位半數字顯示,精度0.5級;電壓表量程分200mV、2V、20V、200V四檔,輸入阻抗為10MΩ;電流表量程分2mA、20mA、200mA、2000mA四檔,琴鍵開關切換選擇,設有過載保護功能。
(2)交/直流數字電壓表一只:三位半數字顯示,精度0.5級,量程分200mV、2V、20V三檔,琴鍵開關切換選擇;交流數字電壓表(真有效值)頻帶范圍10Hz~1MHz。
5.FC-05 信號源單元
提供正弦波、三角波、方波三種波形,輸出頻率范圍2Hz~47kHz,幅度為0~12V連續可調;頻率計的測頻范圍為0.1Hz~100kHz。
五、實訓項目:
1. 直流穩壓電源的焊接與調試
2. 單端電流反饋他激式隔離開關電源的焊接與調試
3. 全硅六管超外差式調幅收音機焊接與調試
4. OTL功率放大電路的焊接與調試
5. 多路搶答器焊接與調試
6. 脈寬調制控制器焊接與調試
7. 可編程定時器焊接與調試
8. 聲光雙控節電燈的焊接與調試
9. 門鎖防盜報警器的焊接與調試
10. 光控音樂門鈴的焊接與調試
11. A/D、D/A轉換的焊接與調試
12. 七彩循環裝飾燈控制器的焊接與調試
13. 臺燈調光電路的焊接與調試
14. 編碼電子鎖電路的焊接與調試
