文丘里除塵器實驗指導書

一、文丘里除塵器實驗指導書-實驗?zāi)康募耙?/strong>
文丘里除塵器利用高速氣流霧化產生的液滴捕集顆粒以達到凈化氣體的目的,它是一種廣泛使用的高效除塵器。通過本實驗,進一步提高對文丘里除塵器結構形式和除塵機理的認識,掌握文丘里除塵器主要性能指標的測定方法。
二、實驗原理
文丘里除塵器性能(處理氣體流量、壓力損失、除塵效率及喉口速度、液氣比、阻力等)與其結構形式和運行條件密切相關。本實驗是在除塵器結構形式和運行條件已定的前提下,完成除塵器性能的測定。
1.處理氣體量的測定和計算
采用動壓法測定處理氣體量。測得除塵器進、出口管道中氣體動壓后,氣速可按下式計算:
式中,v1、v1 分別為除塵器進、出口管道氣速,m/s;Pv1、Pv1 分別為除塵器進、出口管道斷面平均動壓,Pa;ρg 為氣體密度,kg/m3。
除塵器進、出口管道中的氣體流量Q1、Q2 分別為:

式中,F(xiàn)1、F2 分別為除塵器進、出口管道斷面面積,m2。
取除塵器進、出口管道中氣體流量平均值作為除塵器的處理氣體量Q:
2.壓力損失的測定和計算
除塵器壓力損失(ΔP)為其進、出口管道中氣流的平均全壓之差。當除塵器進、出口管道的斷面面積相等時,則可采用其進、出口管道中氣體的平均靜催化還原法脫硝實驗指導書
壓之差計算,即:
式中,Psl、Ps2 分別為除塵器進、出口管道中氣體的平均靜壓,Pa。
3.除塵效率的測定和計算
除塵效率采用質量濃度法測定,即同時測出除塵器進、出口管道中氣流的平均含塵濃度C1 和C2,按下式計算:
實驗中,粉塵濃度是采用光學原理,通過專門的粉塵傳感器來測定的。
三、實驗裝置及儀表
實驗裝置如圖1 所示,其主要由自動粉塵加料裝置、可調文丘里管洗滌式除塵器、洗滌液循環槽系統、有機玻璃離心脫水筒、引風機及數據采集系統組成。自動粉塵加料裝置中采用調速電機,可用于配置不同濃度的含灰氣體?烧{(diào)文丘里管洗滌式除塵器為有機玻璃殼體除塵器,其主要技術參數:系統風量150~200m3/h;除塵效率:90~99%;壓力降:<3000Pa。洗滌液循環系統由儲液槽、排液系統(進水(D15)口及閥、溢流口、放空口、管道和閥門組成)、不銹鋼水泵、漩渦流量計等組成。該系統用來儲存、循環洗滌液。有機玻璃離心脫水筒配有除沫器,可用于來自文丘里吸收器的氣液分離。系統末端的引風機可為系統運行提供動力。
在除塵器進、出口管段上設有測壓環及采樣口,各采樣口所測量的數據可直接接入系統自帶的數據采集系統進行在線采集打印也可采用外加儀器進行測量,如進、出口測壓環處的靜壓值可外加U 型管或傾斜微壓計進行測量。除塵器進、出口管段上的采樣口可接比托管和微壓計在此處測定管道流速,以得到進、出口氣體流量。

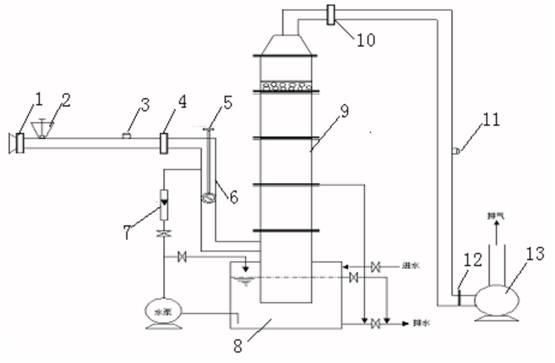

1. 入口管段測壓環;2. 自動粉塵加料裝置;3. 入口管段采樣口;4. 除塵器入口測壓環;5. 旋轉升降杠; 6. 文丘里洗滌器;7. 流量計;8. 儲液槽;9. 脫水筒;10. 出口管段測壓環;11. 出口管段采樣口;12. 風量調節閥;13. 高壓離心風機
圖1 可調文丘里管洗滌式除塵器實驗裝置圖
四、實驗方法及步驟
1.首先檢查設備系統外況和全部電氣連接線有無異常(如管道設備無破損,卸灰裝置是否安裝緊固等等),一切正常后開始操作;
2.打開電控箱總開關,合上觸電保護開關;
3.當儲液槽內無洗滌液時,打開洗滌塔下方儲液槽進水開關,確保關閉儲液箱底部的排水閥并打開排水閥上方的溢流閥。當貯水裝置水量達到總?cè)莘e約3/4 時,啟動循環水泵,通過閥門調節洗滌水的流量。待溢流口開始溢流時,關閉儲液箱進水開關。
4.通過文丘里管頂部的旋轉升降杠調節喉管部的活塞于適當位置(通過上下移動活塞可調節文丘里的喉部空隙面積,從而改變文丘里的喉部氣體流速,以進行不同的工況實驗);
5.在風量調節閥關閉的狀態下,啟動電控箱面板上的主風機開關;
6.調節風量調節開關至所需的實驗風量;催化還原法脫硝實驗指導書
7.將一定量的粉塵加入到自動發塵裝置灰斗,然后啟動自動發塵裝置電機,并可調節轉速控制加灰速率;
8.啟動顯示屏開關,讀取實驗系統自動采集到的風量、風速、風壓、除塵效率、粉塵出、入口濃度、環境空氣濕度和溫度數據;也可啟動打印開關,將數據輸出;
9.調節風量調節開關、發塵旋鈕,進行不同處理氣體量、不同發塵濃度下的實驗;調節洗滌水流量和文丘里喉部氣速,進行不同液氣比、不同氣速下的實驗;
10.長時間進行實驗時需開啟調節洗滌液循環槽的進水閥和底部放空閥保持一定程度的溢流以防止灰塵在洗滌液循環槽累積;
11.實驗完畢后依次關閉發塵裝置、主風機,最后關閉循環泵;
12.放空洗滌液循環槽,再用清水和循環泵對系統進行清洗;
13.關閉控制箱主電源;
14.檢查設備狀況,沒有問題后離開。

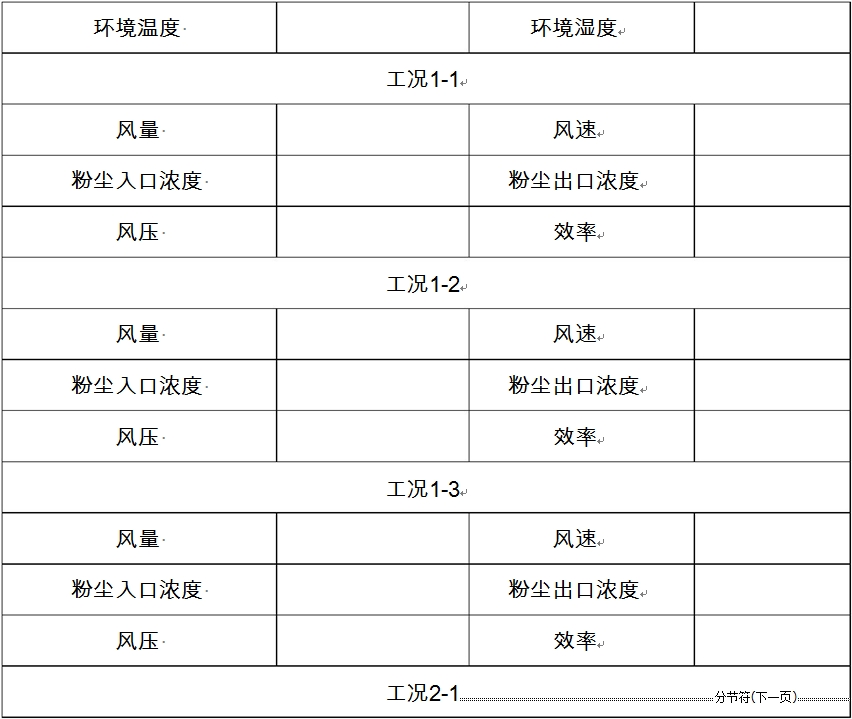

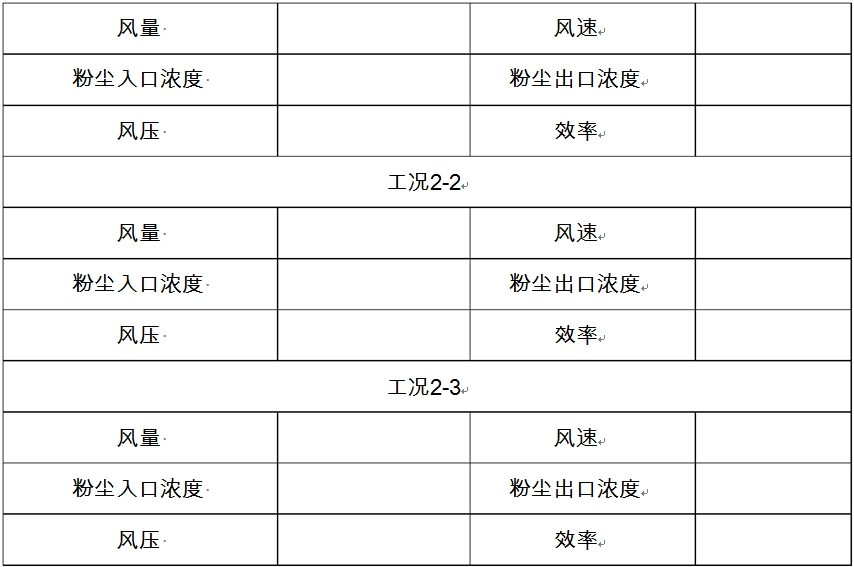

五、實驗數據記錄


六、實驗結果討論
1.根據實驗結果,分析影響文丘里除塵器效率的主要因素。
2.你認為實驗中還存在什么問題?應如何改進?
