通用電工實訓考核裝置,通用電工實訓考核柜
一、產品概述:
通用電工實訓考核裝置-適合中職在電工(含初級、中級)技能培訓教學,電工考核柜采用了照明電路,電動機電氣控制電路的實際操作是不可缺少的一項技能訓練,也是各級電工從業人員必須掌握的內容,也是勞動部頒發“電工技術等級標準”和“電工操作證”所規定的考核鑒定內容,它包括了照明電路、電力拖動控制電路等實驗與實操接線等項目。電工實驗柜為了培養學生在實踐中的基本技能和接線技巧,從而大大豐富了課堂實習教學內容,提高了實習教學質量,讓學員很快掌握實際操作技能知識與實踐接線技巧,使培訓教學和實習操作走向一個新領域。
二、裝置結構及配置:

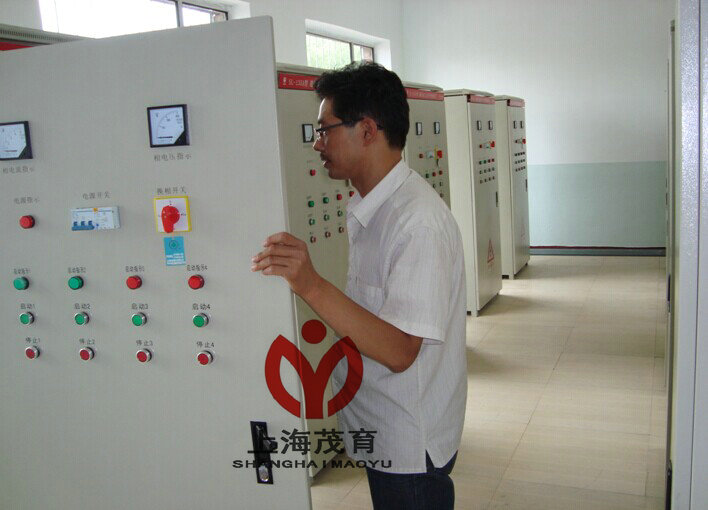

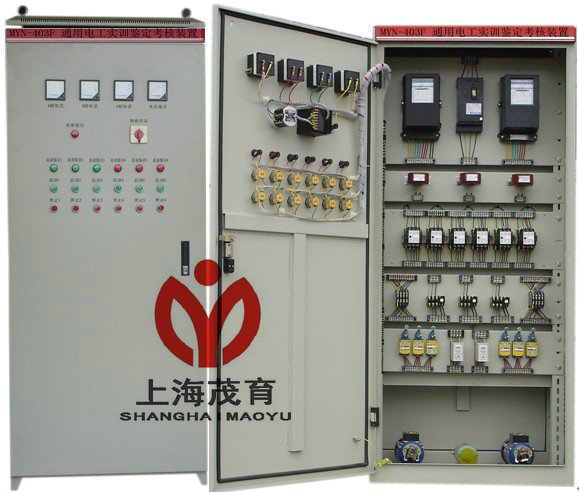

該設備按照標準電氣控制柜設計制造(規格:800×460×1850mm),利用雙面空間位置,柜內裝有完成各種照明電路所需的單相電度表、日光燈、白熾燈、單聯開關、感應開關、聲控開關、觸摸開關、插座等,以及電氣控制所需要的多種低壓電器,如漏電斷路器、熔斷器、電流互感器、接觸器、中間繼電器、時間繼電器、熱繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表以及三相四線有功電度表等。為了延長電器的使用壽命,降低材料消耗,各電器的接點都已與接線端子相連,學生只需在接線端子上接線訓練,以求電氣元件經久耐用。技訓柜還配備多臺附屬電機,通過該電動機支持可作各種實驗。
三、技術參數:
1、輸入電源額定電壓:AC380V±5%
2、額定電流:10A
3、頻 率:50Hz
4、環境溫度:-5℃—40℃
5、相對濕度:≤85%(25%)
6、外形尺寸:800×460×1850mm
7、設備重量:120kg
四、裝置實操內容:
1、觸摸開關控制白熾燈電路
2、白熾燈控制電路
3、人體感應開關控制摟梯白熾燈電路
4、聲控開關控制樓梯白熾燈電路
5、日光燈控制電路
6、單相電度表直接安裝電路
7、單相電度表間接安裝電路
8、單相電動機控制電路
9、并勵直流電動機調磁調速電路
10、并勵直流電動機電樞回路串電阻調速電路
11、并勵直流電動機電樞回路串電阻二級起動控制線路
12、并勵直流電動機電樞反接法正反轉控制電路
13、電流互感器與電流表配用接線圖
14、電壓表、電流表安裝電路
15、三相四線電度表直接安裝電路
16、三相四線電度表間接安裝電路
17、一臺電流互感器用于單相回路的接線電路
18、兩臺電流互感器接成不完全星形接線電路
19、三臺電流互感器接成星形接線電路
20、兩臺電流互感器差接接線電路
21、三臺電流互感器接成三角形接線電路
22、萬能轉換開關和電壓表測量三相電壓接線電路
23、異步電動機點動控制電路
24、異步電動機自鎖控制電路
25、具有過載保護自鎖控制電路
26、異步電動機單向點動起動控制電路
27、異步電動機兩地控制電路
28、異步電動機聯鎖正反轉控制電路
29、正反轉點動、起動控制電路
