二、技術指標:
1、工作電源:兩相三線 AC 220V±10% 50Hz
2、溫度:-10~40℃;環境濕度:≤90%(25℃)
3、外形尺寸:長×寬×高=1600×850×1800mm
4、整機功耗:≤1.5KW
5、安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、功能特點:

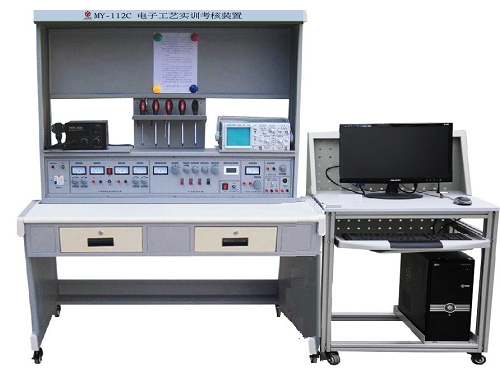

產品總體結構:鋁合金活動框架、電源臺、實驗元件盒、儀器組。
1、鋁合金活動框架:框架上面可以放掛板模塊,可隨意擴展,完成多門多種實驗,另配置了1個活動柜,方便存放所需工具和實驗元件盒。
2、電源臺:由兩路相互獨立、對稱的實驗電源和儀表組組成,可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核,裝置采用單相電源供電,并配有帶漏電保護的空氣開關,熔斷器以確保使用安全。
3、實驗電源每路配置:一組可調的直流電源0~24V/2A,并帶有過載、短路軟保護功能,軟保護的值還可進行調節;一組3~24V交流電源,七檔可調;一組±5V、±12V直流穩壓電源;一只精密數字電壓表(DC 30V),一只精密數字電流表(DC 2000mA);以及8路單相電源插座,可以方便設備、儀表的擴展時使用。
4.、配一組功率輸出函數發生器:
1)采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。采用大屏幕LCD顯示輸出頻率、波形,衰減值。
2)正弦波輸出幅度≥10V,輸出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
3)頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4)輸出幅度采用電位器調節,正弦波輸出具有20db,40db衰減。
5)方波占空比可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。
5、頻率計:最高測量范圍100MHz,自動換檔。
6、單次脈沖輸出:每拔一次開關即可輸出一組正負脈沖;
7、音頻功率放大器:內置喇叭,音頻可調,在調試中可作信號尋跡使用。
8、元件盒
該裝置配置的實驗元件盒,其面板標志的元件電路符號采用國家標準,具有整體結構緊湊、外形美觀大方、安裝簡單,實驗元件盒具有使用保管方便等特點。
電子元件盒是組合式元件盒,元件盒單元組采用多元件、典型實驗單元電路、典型儀表、通用集成電路插座等制成,可根據實訓需要方便地組合成不同的電子線路;使實訓具有開放性和創新性,電子元件盒體由透明有機工程塑料注塑而成,具有示教功能,使使用者能夠觀察到元件形狀和接線方式,有利于教師講解和學生認識;面板采用PCB制作而成,表面清爽、符號線路清晰、表面耐磨損、元件更換容易;導線插孔采用高質量銅材制造,導線裝有彈性插頭可在模塊上面插接,以保證可靠連接進行各種實驗;實驗時可根據實驗內容和技能訓練的需要,可方便的任意組合實驗線路,以完成不同的實驗項目,如課程設計等。
四、基礎實訓項目:
一)基礎實訓項目
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進制計數器功能測試
項目十 二位十進制計數/譯碼/驅動/顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N進制計數電路功能測試
項目十三 555定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
二)綜合應用實訓項目
項目十七 聲光控制節能路燈電路(電子產品線路)(綜合應用)
項目十八 8線數據傳輸電路(電子產品線路)(綜合應用)
項目十九 4位環形計數節拍發生器(電子產品線路)(綜合應用)
項目二十 秒脈沖信號發生器(電子產品線路)(綜合應用)
項目二十一 救護車/消防車聲響報警電路(電子產品線路)(綜合應用)
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波—方波發生器
項目二十四 移位寄存器彩燈顯示電路(電子產品線路)(綜合應用)
項目二十五 8位優先編碼器搶答電路(電子產品線路)(綜合應用)
項目二十六 觸摸式密碼電子鎖電路(電子產品線路)(綜合應用)
項目二十七 數字鐘電路(電子產品線路)(綜合應用)
項目二十八 二位十進制計數符合電路(電子產品線路)(綜合應用)
項目二十九 交通燈控制電路(電子產品線路)(綜合應用)
項目三十 升/降階梯波發生器(電子產品線路)(綜合應用)
項目三十一 光電轉換加/減計數電路(電子產品線路)(綜合應用)
三)電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用(電子產品)(綜合應用項目)
項目二 單結晶體管觸發電路(電子產品)(綜合應用項目)
項目三 晶閘管單相半控橋式整流電路(電阻負載)的調試與分析
項目四 晶閘管單相半控橋式整流電路(電阻電感負載)(反電勢負載)的研究
項目五 IGBT管直流斬波電路的調試與分析
項目六 雙向晶閘管單相交流調(調光臺燈)電路的制作與調試(電子產品)(綜合應用項目)
項目七 雙極晶體管(BJT)PWM控制直流電動機可逆調速電路(電子產品)(綜合應用項目)
