MYDJ-18滑環電動機頻敏變阻起動控制實訓柜

滑環電動機頻敏變阻起動控制實訓柜-它是將繞線式電機轉子回路通過滑環、碳刷引入地面的頻敏變阻起動柜內，在電機起動時，串入頻敏變阻器，隨著電機轉速的增加，轉子電流頻率的降低，頻敏變阻器阻抗逐步減少，達到連續限制電機起動電流的目的。電機起動結束后、還需通過接觸器或短路環將頻敏變阻短接（部分中小型電機在轉子上裝有短路環）。
串聯頻敏變阻器起動，由于頻敏變阻器實際上是一個電感元件，它降低了電機的功率因數，電機的起動比小于0.55。因此，它一般用在對起動轉矩要求不高的風機、水泵、空壓機和球磨機電機上�；h(huán)電動機頻敏變阻起動控制實訓柜適合于交流50Hz，電壓AC380V。電流0至20A的三相繞線型異步電動機的起動，停止及運行控制。
適用于不需要頻繁操作，不可逆，不調速和不要求制動的場所，起動過程在轉子回路中接有頻敏變阻器。其阻抗值隨著電動機轉速的上升，即轉子電流頻率的減低而自動減小，從而達到限制起動電流及保證轉矩的效果。改善了電動機起動過程對輸電路的影響。
二、實訓柜工作條件：
1、輸入電源：三相五線AC380V±5%，工頻50Hz，電流20A
2、海拔高度：海拔不超過1500m；
3、環境溫度：周圍介質溫度不高于+40℃，不低于-5℃；
4、空氣濕度：空氣相對濕度不高于80%；
5、安裝角度：與垂直面的傾斜度不超過5；
6、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和絕緣的氣體及導電塵埃的地方；
7、外形尺寸：1000×600×2000mm（長寬高）；
8、設備重量：≤120Kg。
三、結構特點：

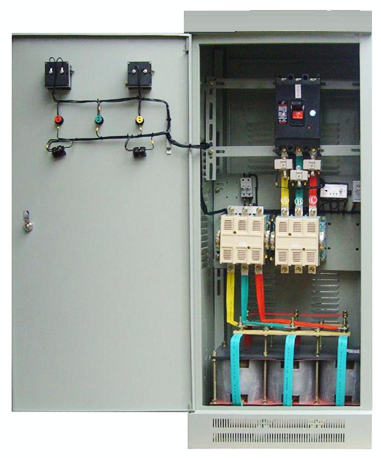

1、頻敏起動控制柜為柜式防護結構，由頻繁變阻器、自動開關、交流接觸器、熱繼電器、時間繼電器等主要元件組成，分別裝于控制柜內，指示電表及控制按紐等則分別裝于正面門板上。
2、頻敏起動控制柜前后分別設有開啟的門，以便安裝檢修；電動機的短路自動保護采用自動開關，過載自動保護裝置采用具有溫度補償?shù)腏R 型雙金屬式熱繼電器，零電壓自動保護在一般情況下由接觸器自身來完成；頻敏變阻器一般均備有調節抽頭，以適應各種不同情況下電動機起動用；控制柜采用自動控制方式，由控制按鈕進行操作。
3、時間繼電器為可調節，在5-60秒鐘以內,可以自由調節控制時間；為便于集中控制觀測電動機運行情況，對于控制電機容量在45千瓦及以上的控制箱均裝有指示電表。
4、頻敏起動控制柜起動性能能自動地完成電動機的起動過程；電動機起動過程中，定子電流不超過2.5倍額定電流；從冷態開始，允許連續起動三次但時間總和應不超過80S，兩次時間隔大于30S；
5、若連接起動時間總合已達80S 應保證本產品有四小時以上的冷卻時間，為能再次起動,以防止損壞頻敏變阻器或其它電器元件；控制柜在設計時，只考慮長時間歇起動使用，因此不適宜在頻繁起動操作條件下使用。
