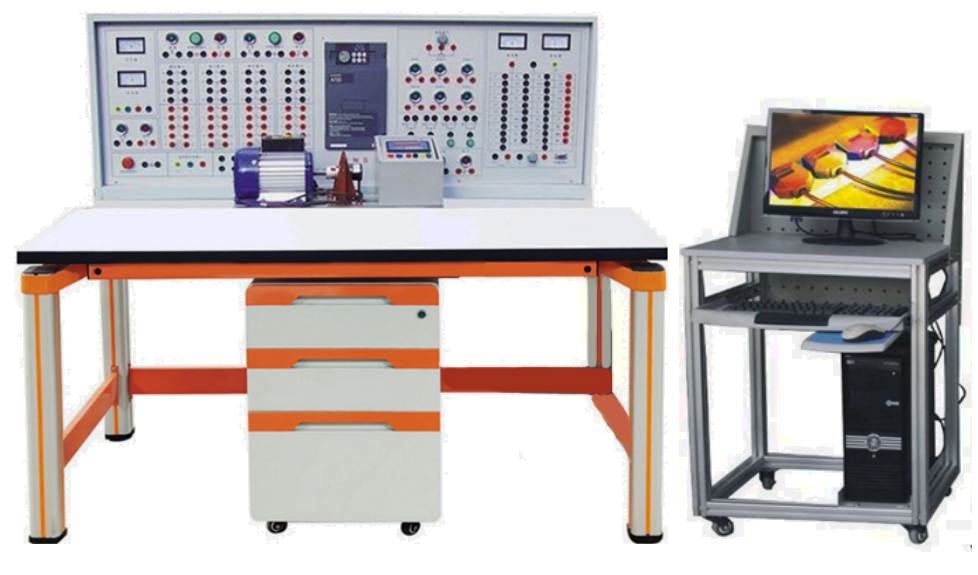

MYDJ-04A變頻調速技術實訓裝置

變頻調速技術實訓裝置為變頻技術實訓和考核提供了操作平臺。變頻器選用應用廣泛的三菱FR-A740-0.75K變頻器，帶有RS485通信接口。實訓臺可完成“變頻調速技術”課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。

二、技術性能：

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1KVA
4、重量：＜110Kg
5、外形尺寸：1550mm×700mm×1300mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置組成：

實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、交流電源控制單元
380V交流電源U、V、W輸入熔斷器（采用RT28-32 3P熔斷器）經空氣開關后給裝置供電，三只LED數字電壓表，用來觀察三相線電壓監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護；三相四線輸出插座2只，220v市電插座2只供儀器使用。
2、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。
3、繼電接觸實訓組件
提供交流接觸器3只、時間繼電器1只，以上器件所有端子均已引至面板上，完全由操作者自由布線，實訓特點明顯。
4、變頻器實訓模塊
裝置采用三菱FR-A740-0.75K高性能變頻器，三相380V交流供電，內置EMC濾波器，輸出功率0.75KW。集成RS485通訊接口，具有V/F控制、無傳感器矢量速度/轉矩控制、閉環高精度轉矩/速度/位置控制等工作模式；集成12路數字量輸入/9路數字量輸出，3路模擬量輸入/2路模擬量輸出；具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。
變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。
（二）三相鼠籠異步電機：交流380V/△
（三）電機導軌及光電編碼器一套

（三）實訓桌：

外形尺寸為1600（長）*700（寬）*1300（高），實訓桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（壓鑄框架連接構件非焊接工藝，經機加工、拋丸、噴砂，表面靜電噴涂工藝），安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。實訓桌設有二個抽屜，桌面采用不少于25mmE1級實木板材，耐油耐水浸泡不起泡、不開裂、不褪色，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

實訓桌后面二支桌腳向上延伸，與主機箱、儀表架組成實訓屏。實訓桌整體豪華大氣，功能實用。

（四）學生凳

1．凳腿采用：30×30×1.2mm 的方管；

2．拉管采用： 30×30×1.2mm 的方管；

3．凳面采用： 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；

4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色。

5.電腦桌尺寸：560mm×600mm×1020mm采用鋁型材和鈑金結構，臺面為防火、防水、耐磨高密度板；立柱及橫梁為30×30工業鋁合金型材，鍵盤位為抽屜式結構并用300mm導軌固定；底部裝有帶剎車萬向輪。尺寸約為560mm×600mm×1020mm。
四、實訓項目：

（一）繼電接觸控制實訓
1、三相異步電動機點動控制和自鎖控制
2、三相異步電動機Y/△換接啟動控制
3、三相異步電動機聯鎖正反轉控制
4、三相異步電動機延時正反轉控制
（二）變頻控制實訓

5、變頻器功能參數設置與操作
6、變頻器報警與保護功能
7、多段速度選擇變頻調速
8、外部端子點動控制
9、外部端子遙控控制
10、控制電機運行時間操作
11、控制電機正反轉運動控制
12、電壓/電流監視器信號輸出及顯示

13、瞬間停電變頻器參數設定
14、外部模擬量（電壓/電流）變頻調速
15、基于變頻調速的RS485通信
16、基于三角波的變頻調速控制
17、三相異步電機的變頻調速
18、變頻恒壓供水模擬控制
19、刨床模擬控制（多段速選擇）

MCGS組態監控
20、直線加減速控制及顯示
21、基于三角波的變頻調速控制實時曲線
22、三相異步電機的變頻調速實時曲線
23、三相異步電機變頻調速時電壓、電流、功率、轉速實時采集顯示
基于RS485的MCGS工控組態網絡通訊實訓

友情提示：
1、設備驗收：各采購單位收貨時請檢查變頻調速技術實訓裝置的貨品外觀，核實的變頻調速技術實訓裝置及配件，拒收處于受損狀態的變頻調速技術實訓裝置；
2、設備質保：茂育將為各采購單位提供變頻調速技術實訓裝置說明書內的質保條件和質保期，在質保范圍內提供對變頻調速技術實訓裝置的免費維修，超出條件承諾時提供對變頻調速技術實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>變頻調速技術實訓裝置的選型錯誤或購變頻調速技術實訓裝置數量錯誤，造成變頻調速技術實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對的變頻調速技術實訓裝置發貨期為參考值，如您需要了解變頻調速技術實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對變頻調速技術實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關變頻調速技術實訓裝置的技術咨詢。
