異步電動機自鎖控制電路實驗說明

一、異步電動機自鎖控制電路操作所需電器元件明細表(見表1)
代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1 實驗屏上
FU 熔斷器   配熔體2A 3
KM 交流接觸器   線圈AC380V 1
SB1
SB2
按鈕開關     2 SB1綠色
SB2紅色
M 三相鼠籠式異步電動機   UN380(Y)IN0.53APN160W 1
FR 熱繼電器 JR16B 整定電流0.63-1A 1 整定電流0.63A

二、電路圖:

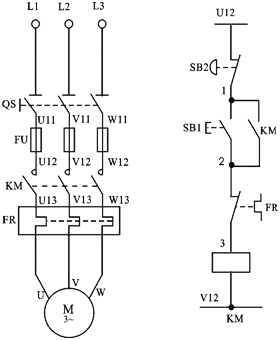

                                      圖1(a)

線路的動作過程是這樣的;當按下起動按鈕SB1,線圈KM通電主觸頭閉合,
電動機旋轉。當松開按鈕時,電動機M不會停轉,因?yàn)檫@時,接觸器線圈KM可以通過并聯在SB1兩端已閉合的輔助觸頭KM繼續維持通電,保證主觸頭KM仍處在接通狀態,電動機M就不會失電,也就不會停轉。這種松開按鈕而仍能自行保持線圈通電的控制線路叫做具有自鎖(或自保)的接觸器控制線路,簡稱自鎖控制線路。與SB1并聯的這一對常開輔助觸頭KM叫做自鎖(或自保)觸頭。
三、安裝與接線(參考)

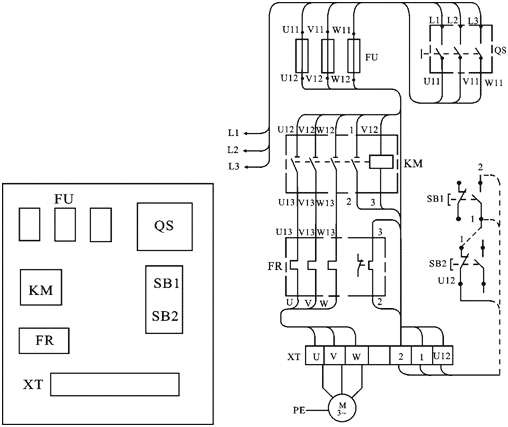

                                                              圖2(b)
四、檢測與調試
確認接線正確后,接通交流電源L1、L2、L3并“合”開關QS,按下SB1,電機應起動并連續轉動,按下SB2電機應停轉。
