三相異步電動機能耗制動的控制實驗
一、三相異步電動機能耗制動的控制實驗概述:
三相異步電動機從切除電源到完全停止旋轉,由于慣性的作用,總要經過一段時間,這往往不能適應某些生產機械工藝的要求。如萬能銑床、臥式鏜床、組合機床等,無論從提高生產效率,還是從安全及準確停位等方面考慮,都要求電動機能迅速停車,要求對電動機進行制動控制。制動方法一般有兩大類;機械制動和電氣制動。機械制動是用機械裝置來強迫電動機迅速停車;電氣制動實質上是在電動機停車時,產生一個與原來旋轉方向相反的制動轉矩,迫使電動機轉速迅速下降。
起動時,合上空氣開關QF,引入三相電源。按下起動按鈕SB3,接觸器KM1的線圈通電,主觸頭KM1閉合且線圈KM1通過與開關SB3并聯的輔助常開觸點KM1實現自鎖,并和接觸器KM2形成互鎖,電動機開始運轉。在電動機正常運轉下,速度繼電器的常開觸點閉合。當按下按鈕SB2后,接觸器KM2的線圈通電,其主觸頭閉合且線圈KM2通過與開關SB2的常開觸點并聯的輔助觸點KM2實現自鎖,同時其對接觸器KM1的互鎖常閉觸點KM2斷開,使接觸器KM1斷電釋放,電動機進入能耗制動狀態,當電動機轉子的慣性速度接近零時,速度繼電器的常開觸點KS復位,接觸器KM2的線圈斷電釋放,能耗制動結束。要使電機停止運轉,按下開關SB1即可。
二.實驗?zāi)康模?/strong>
1.了解什么是能耗制動。
2.了解帶速度繼電器的電動機的相關知識。
3.掌握電動機的能耗制動控制的工作原理、接線方式及操作方法。
三、實驗設備:
序號 |
名稱 |
數量 |
備注 |
1 |
電源控制屏 |
1 |
提供三相四線制380V、220V電壓 |
2 |
三相異步電動機 |
1 |
|
3 |
變壓器(380/36V) |
1 |
|
4 |
交流接觸器 |
2 |
|
5 |
按鈕開關 |
3 |
|
6 |
導線若干 |
|
|
四、實驗內容:

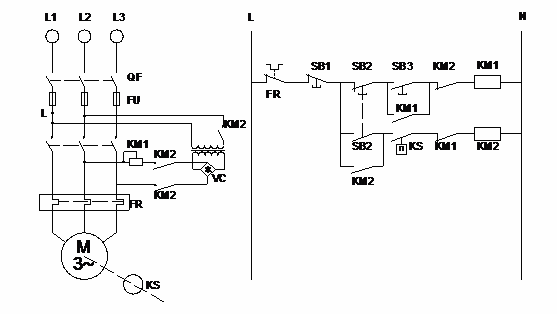

1、電機能耗制動控制線路。
2、其中RL為90Ω可調電阻。
五.實驗內容
1、檢查各實驗設備外觀及質量是否良好。
2、按圖三相鼠籠異步電動機能耗制動控制線路進行正確接線,先接主回路,再接控制回路。自己檢查無誤并經指導老師檢查認可方可合閘實驗。
(1)將可調電阻調到最大阻值。
(2)合上空氣開關QF,引入三相電源。
(3)按下起動按鈕SB3,觀察電動機及各接觸器的工作情況。
(4)按下按鈕SB2,觀察電動機及各接觸器的工作情況。
(5)按下停止按鈕SB1,斷開電源。
六、思考題:
1、分析圖14中是如何實現能耗制動的?
2、按扭開關SB2在控制線路中作用?
3、若實驗中發生故障,畫出故障線路,分析故障原因。
