新能源VCU測試臺

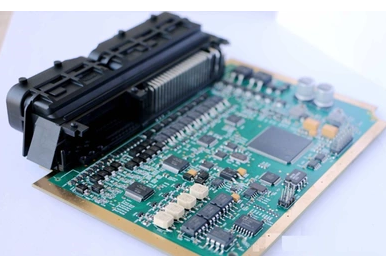

一、新能源VCU測試臺產品功能

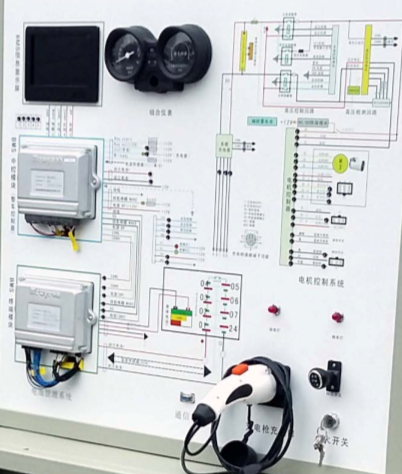

采用真實的72V純電動汽車驅動系統實物為基礎,可真實展示純電動汽車驅動系統的組成結構和工作過程。
二.新能源VCU測試臺功能特點
1、真實可運行的純電動汽車驅動系統,充分展示純電動汽車驅動系統的組成結構和工作過程。
2、實訓臺面板上安裝有電動汽車儀表,可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
3.實訓臺配備有電子油門控制裝置,可方便對純電動汽車驅動系統進行加減速。
4.實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。
5.實訓臺配備帶CAN通訊的電池管理系統、帶CAN通訊的電機控器。提供 Can 通信協議,及接口定義。
6.實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
7.可供各款VCU開發測試標定(注:用戶自行開發的VCU完成代替測試), 與電池管理系統、電機控器CAN通訊。
8.提供整車CAN通信協議。
9. 配置明細(見表格)
三、技術規格
   1.工作電源:HV磷酸鐵鋰離子動力電池組
   2.工作溫度:-40℃~+50℃
   3.設備顏色:標準7032等
   4.設備鋼管:40*40*3mm
   5.設備機柜:1.5mm冷板沖壓成形;
   6.移動腳輪:100*60mm
   7.外形尺寸:約1240×600×1100mm(長×寬×高)
四.配置明細(每臺)
序號 名稱 規格型號與說明 單位 數量
1 組合儀表 帶CAN-BUS通訊;
CAN  總線顯示器/儀表
帶總線接口的彩色液晶顯示器,有下列主要功能:
(1)7 寸彩色液晶顯示器,其上顯示 BMS 報警數據、各單體電壓、采集點溫度、均衡電流等。
(2)與 BMS 系統通過 CAN 總線獲取 BMS 數據,并在儀表的的彩色液晶上顯示出來。
(3)與整車控制器、車身控制器等通信,顯示相關信息。
(4)記錄 1 個月數據,并可以圖表形式顯示出來。
1
2 點火開關 JK423點火開關
1
3 電池管理系統
BMS主控模塊等,BMS軟件+硬件
包括:
BMS 系統由三大部分組成:終端模塊、中控模塊、顯示模塊。終端模塊負責測量電池電壓及溫度、均衡電池能量、控制電池箱風扇。中控模塊負責 SOC 計算、產生各類報警數據、控制充放電電路、測量高壓線路絕緣性能。顯示模塊負責顯示電池的數據、給出聲光報警、記錄數據(可選)。

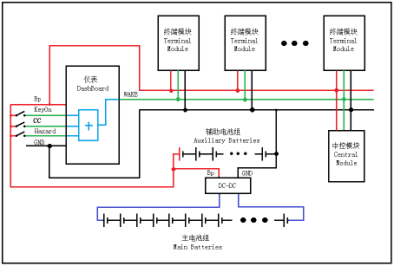

框圖

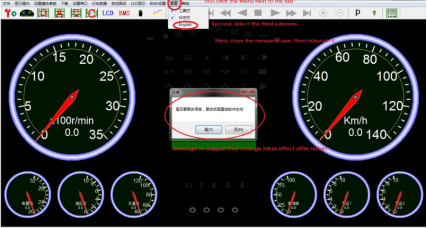

標定軟件
地址分配
(1)儀表:208
(2)BMS 中控模塊:210
(3)BMS 集成模塊:211
(4)BMS 終端模塊:212-239
協議
單體數據
A. 壓 單體電池電壓 Voltage of Individual Battery
PGN65431(PF=0XFF,PS=0X97 ,ID=18FF97SA,SA 為源地址 SA is SourceAddress)
發送周期 Repetition of Sending:500ms
優先級 Priority:6
數據單位 Resolution:0.0025V/bit
數據偏移 Offset:0
BYTE 1:本幀第一個電壓序號 Serial No. of The First Voltage 。
BYTE 2,3:bit1-bit11 電壓 Voltage 1,bit12-bit16 電池組號 Box Number。
BYTE 4,5:bit1-bit11 電壓 Voltage 2,bit12-bit16 電池組號 Box Number。
BYTE 6,7:bit1-bit11 電壓 Voltage 3,bit12-bit16 電池組號 Box Number。
BYTE 8:保留 Reserved。
B. 度 電池溫度 Temperature of Battery
PGN65432(PF=0XFF,PS=0X98 ,ID=18FF98SA,SA 為源地址 SAis SourceAddress)
發送周期 Repetition of Sending:500ms
優先級 Priority:6
數據單位 Resolution:1℃/bit
數據偏移 Offset:-40℃
BYTE 1:本幀第一個溫度序號 Serial No. of The First Temperature。
BYTE 2:溫度 Temperature 1。
BYTE 3:溫度 Temperature 2。
BYTE 4:溫度 Temperature 3。
BYTE 5:溫度 Temperature 4。
BYTE 6:溫度 Temperature 5。
BYTE 7:溫度 Temperature 6。
BYTE 8:BYTE 1 取反。
C.  單體電池均衡電流
PGN65433(PF=0XFF,PS=0X99 ,ID=18FF99SA,SA 為源地址 SAis SourceAddress)
發送周期 Repetition of Sending:500ms
優先級 Priority:6
……
1
4 電機與電機控制器 電動汽車四輪車電機永磁同步電機:72V (10KW-20KW)

配套控制器             電機


電機指標
提供電機控制器的接口定義(帶CAN通信接口),提供.通信協議
1

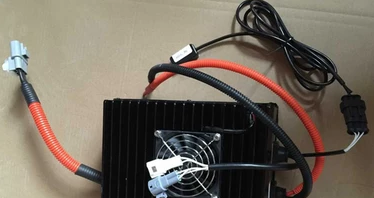

5 車載充電器與充電接口 車載鋰電池充電器:72V 10A
接口定義提供,提供通信協議。

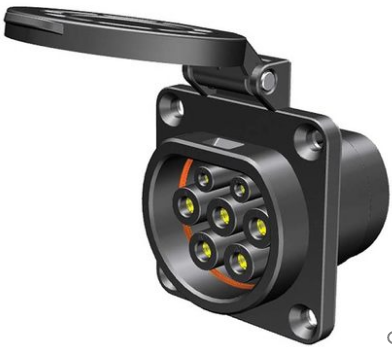

充電接口:國標7孔慢充16A(車端側)
1

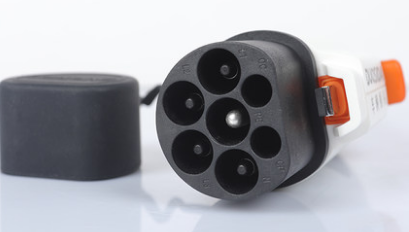

6 充電槍 國標7孔慢充16A
1

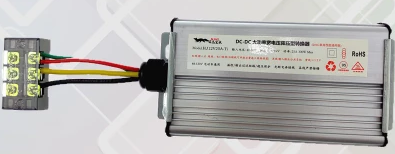

7 DC-DC轉換器 72-12V20A
接口定義提供,不提供通信協議。
1

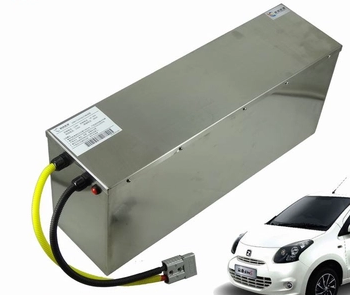

8 HV磷酸鐵鋰離子動力電池組 72V 200AH
電池內部安裝:電池溫度傳感器與電壓采集端子。
電池總電源線上安裝:霍爾開環開口直流大電流傳感器。
鐵制外殼電池箱體,上表面安裝可活動打開的維修蓋板。
1
9 檔位開關 檔位三檔開關:前進/停止/倒車
1

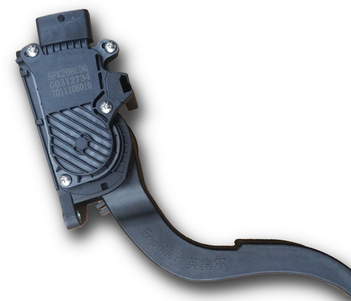

12 電子油門踏板  與控制器配套
(5V或者12V,霍爾式傳感器)
1

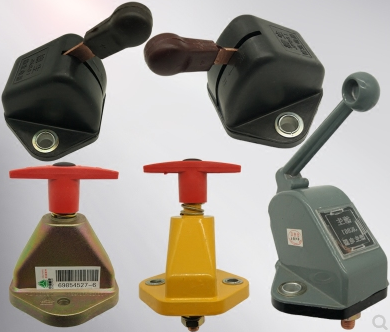

13 高壓電源回路總開關 安全裝置,安全閉合與斷開高壓回路電路。
(手動控制)
1
14 移動臺架 約1240×600×1100mm(帶自鎖腳輪裝置)
安裝真實可運行器件的底座與面板面板的上箱。
1
15 原理面板 安裝檢測端子的原理圖面板。
端子定義標注,可設計開放式。
注:原理圖繪好,用方校對后施工。
 套  1
16 保險絲盒 配套 1
17 保修卡/合格證 配套 1
18 教師手冊 配套 1
19 開關量裝置 6路12V的開關量;
(10A)
帶有撥碼開關或按鈕;
安裝檢測端子(引出12V電源和地線標識)
1
20 電池箱冷卻系統 BMS模塊控制電子風扇. 1

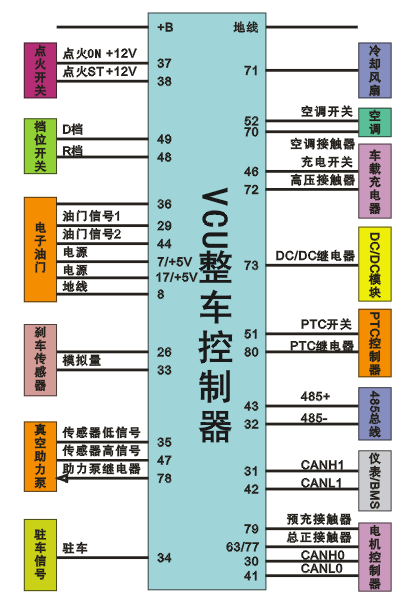

21 VCU線束(用戶VCU替代測試用) 注:用方提供電路資料,加工方訂做好。

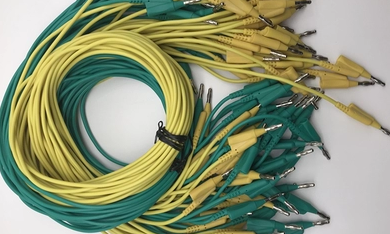

VCU線束,帶實驗插接導線(香蕉插頭線),長1米.。
1
22 VCU硬件(用戶VCU替代測試用)  注:用方提供,加工方固定好、相關線路接好。
1
23 VCU硬件與VCU線束 配套系統器件 1
24 高壓配電箱 安裝維修手動開關;
進出高壓線標識定義;
1

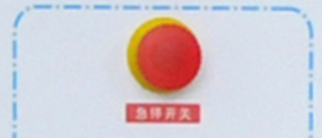

25 實驗安全裝置 安裝急停開關
1
