三相異步電動機單向降壓啟動及反接制動控制線路實驗

一、操作所需電器元件明細表見表1 :                           表1
代號 名   稱 型   號 規     格 數 量 備  注
QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1
FU 螺旋式熔斷器 RL1-15 配熔體3A 3
KM1 KM2 KZ 交流接觸器 CJX2-0910 線圈AC380V 3
SB1 SB2 按鈕開關 LAY16 一常開一常閉自動復位 2 SB1用綠色
SB2用紅色
XT 接線端子排   AC660V25A 12位
M 三相鼠籠式異步電動機   UN380V(Y)
IN0.53APN160W
1
SR 速度繼電器
(離心開關)
JFZO   1
  可調電阻箱   90Ω/1.3A×4
900Ω/0.41×2
1箱 用90Ω/1.3A3只

二、電路圖:

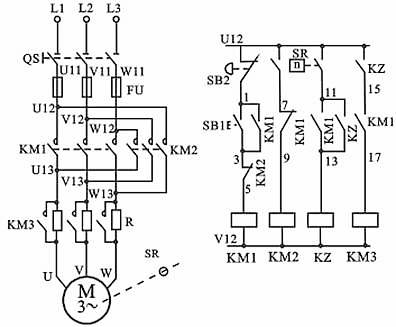

                                                         圖1(a)
圖中KM1為正轉運行接觸器,KM2為反接制動接觸器,用點劃線和電動機M相連的SR,表示速度繼電器SR與M同軸,動作過程分析如下:

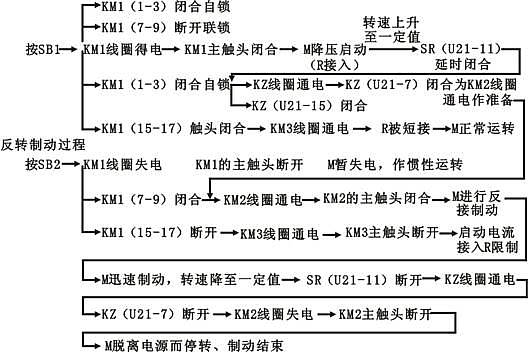

單向降壓起動的動作過程

三、安裝與接線:

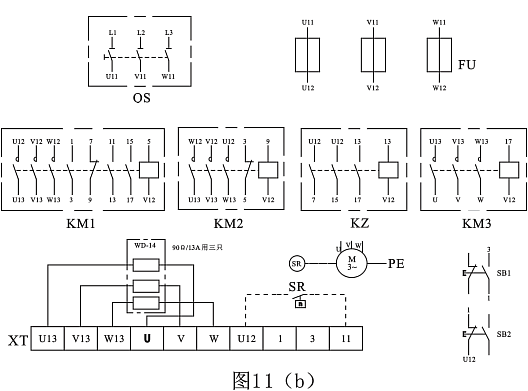

布置與接線可參考圖1(b),操作者應畫出具體接線圖。圖中R用DW-05的3只90Ω電阻,安裝與接線后應符合第二章2—1的要求。

四、檢測與調試:
經檢查安裝牢固與接線無誤后,操作者可接通交流電源自行操作,若動作過程不符合要求或出現不正常,則應分析并排除故障,使控制線路能正常工作。
