雙重聯鎖的三相異步電動機正反轉控制線路實驗

一、操作所需電器元件明細表見表1                              表1
代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1
FU1 螺旋式熔斷器 RL1-15 配熔體3A 3
FU2 瓷插式熔斷器 RT18-32 配熔體3A 2
KM1、KM 交流接觸器 CJX2-0910 線圈AC380V 2
FR 熱繼電器 JRS1D-25 整定電流0.63-1A 1 整定電流0.63A
SB1
SB2
SB3
按鈕開關 LAY16   3 SB2、SB1用綠色 SB3紅色
XT 接線端子排   AC660v25A 10位
M 三相鼠籠式異步電動機   UN380V(Y)
IN0.53APN160W
1


二、電路圖:

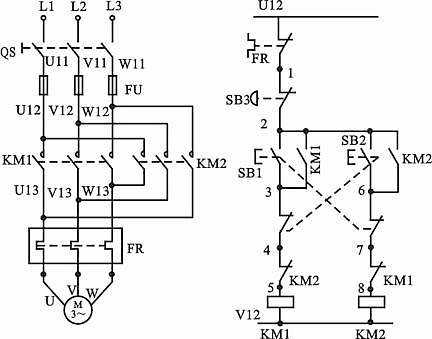

                                                            圖1(a)
該控制線路集中了按鈕聯鎖和接觸器聯鎖的優點,故具有操作方便和安全可靠等優點,為電力拖動設備中所常用。
三、安裝與接線:

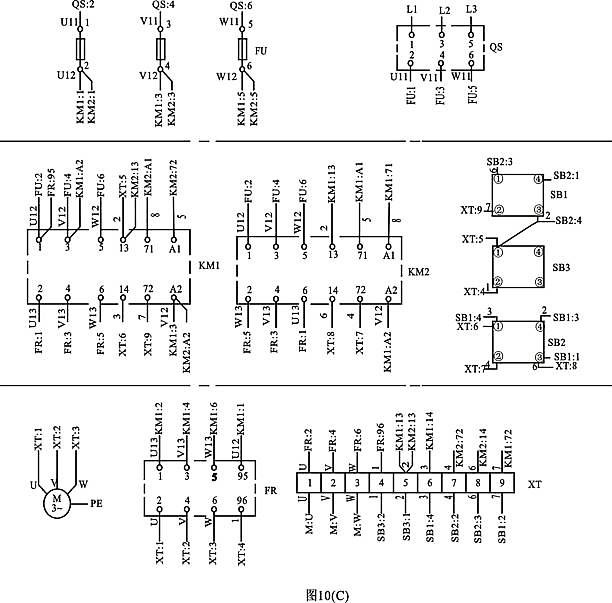

在掛箱上選定QS、FU、KM1、KM2、FR、SB1、SB3、SB2、XT等器件。圖10(c)為用中斷線表示的單元接線圖,每個器件端子處接的線號及端子之間的連線圖上已明確示出。對接線和查線帶來很大方便。安裝與接線后,應符合第二章2-1的要求。
四、檢測與調試:
經檢查接線牢固和無誤后,按下SB1,電機應正轉;按下SB3電機應停轉;按下SB2,電機應反轉;松開SB2,再按下SB1,電機應從反轉狀態變?yōu)檎D(zhuǎn)狀態。若控制線路不能正常工作,則應分析排除故障后才能重新操作。
五、思考題:
   為什么要采用雙重聯鎖?如單采用按鈕或接觸器聯鎖各有什么意外的事故發生。
