三相異步電動機能耗制動控制線路實驗

三相異步電動機能耗制動控制線路實驗
(A)無變壓器半波整流能耗制動控制線路
一、操作所需電器元件明細表見表(1)
代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1
FU1 螺旋式熔斷器 RL1-15 配熔體3A 3
FU2 瓷插式熔斷器 RT18-32 配熔體3A 2
KM1 KM2 交流接觸器 CJX2-0910 線圈AC380V 2
SB1、SB2 按鈕開關 22LAY16   2 SB1綠
SB2紅
KT 通電延時時間繼電器 ST3PA-B 輸入交流380V 1
  電器方座 PF-083A   1
FR 熱繼電器 JRS1D-25 整定電流0.63-1A 1
XT 接線端子排 TB15 AC660V25A 10位
M 三相鼠籠式異步電動機   UN380V(Y)
IN0.53APN160W
1
V 二極管 IN5408 3A 1
R 電阻   90Ω/1.3A 1

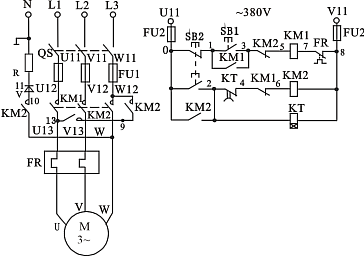

二、電路圖:

                                                           圖(1)

該控制線路適用于10KW以下電動機,這種線路結構簡單,附加設備較少,體積小,采用一只二極管半波整流器作為直流電源。
三、安裝與接線:

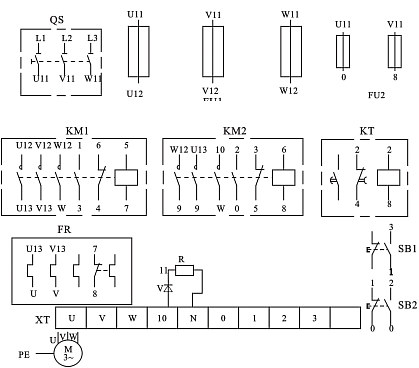

布置與接線可參考圖12A(2),操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求。

                                                               圖(2)

四、檢測與調試:
經檢查安裝牢固與接線無誤后,操作者可接通交流電源自行操作,若出現不正常故障,則應分析并排除使之正常工作。
