按鈕聯鎖的異步電動機接觸器正反轉控制線路實驗

一、操作所需電器元件明細表見表1
代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1
FU1 螺旋式熔斷器 RL1-15 配熔體3A 3
FU2 瓷插式熔斷器 RT18-32 配熔體3A 2
KM1、KM2、 交流接觸器 CJX2-0910 線圈AC380V 2
FR 熱繼電器 JRS1D-25 整定電流0.63-1A 1 整定電流0.63A
SB1、SB2、SB3 按鈕開關 LAY16 一常開一常閉自動復位 3 SB2 SB1用綠色
SB3紅色
XT 接線端子排   AC660V25A 10位
M 三相鼠籠式異步電動機   UN380V(Y)IN0.53APN160W 1

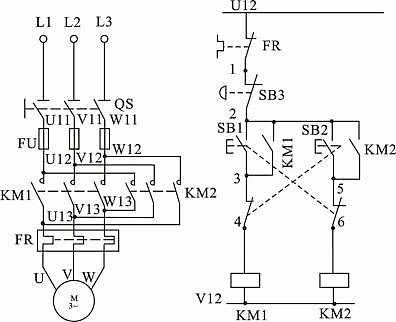

二、電路圖:

                                                        圖1(a)
當需要改變電動機的轉向時,只要直接按反轉按鈕就行了,不必先按停止按鈕。這是因?yàn),如果電?dòng)機已按正轉方向運轉時,線圈是通電的。這時,如果按下按鈕SB2,按鈕串在KM1線圈回路中的常閉觸頭首先斷開,將KM1線圈回路斷開,相當于按下停止按鈕SB3的作用,使電動機停轉,隨后SB2的常開觸頭閉合,接通線圈KM2的回路,使電源相序相反,電動機即反向旋轉。同樣,當電動機已作反向旋轉時,若按下SB1,電動機就先停轉后正轉。該線路是利用按鈕動作時,常閉先斷開、常開后閉合的特點來保證KM1與KM2不會同時通電,由此來實現電動機正反轉的聯鎖控制。所以SB1與SB2的常閉觸頭也稱為聯鎖觸頭。
三、安裝與接線:

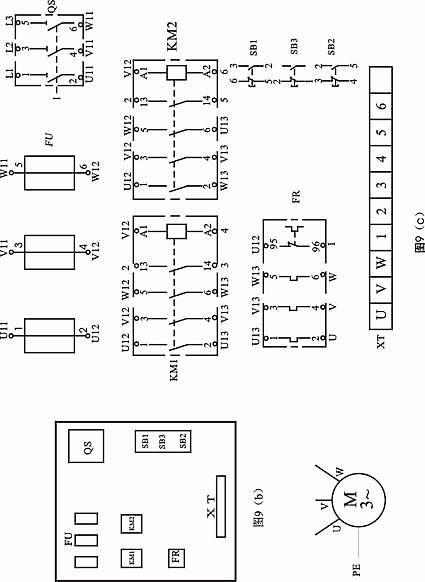

在掛箱上選定QS、FU、KM1、KM2、FR、SB1、SB2、SB3及XT等器件。圖1(C)中,各端子的編號法有二種:1)用器件端子的實際編號,例:KM1的1、3、5、13、A1;FR的95;SB的①②③④等。2)用器件端子的人為編號,例FU的 1、3、5指示燈的1、2等。一般器件的端子已有實際編號應優先采用,因?yàn)榫幪?hào)本身就表示了元件的結構。例KM1的1與2、3與4代表常開主觸頭;SB的①與②代表動開按鈕,③與④代表動合按鈕……。
另外,在圖1(C)的接線圖中,我們沒畫連續線或中斷線,僅在端子上標出線號,有助于操作者(或?qū)W生)畫出完整的接線圖。安裝與接線后仍應符合第二章2-1的要求。
四、檢測與調試:
確認接線正確后,接通交流電源,按下SB1,電機應正轉;按下SB2,電機應反轉;按下SB3,電機應停轉。若不能正常工作,則應分析并排除故障。
