接觸器聯鎖的三相異步電動機正反轉控制線路實驗


接觸器聯鎖的三相異步電動機正反轉控制線路實驗:操作所需電器元件明細表見表1
代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1
FU1 螺旋式熔斷器 RL1-15 配熔體3A 3
FU2 瓷插式熔斷器 RT18-32 配熔體3A 2
KM1、KM2、 交流接觸器 CJX2-0910 線圈AC380V 2
FR 熱繼電器 JRS1D-25 整定電流0.63-1A 1 整定電流0.63A
SB1、SB2、SB3 按鈕開關 LAY16 一常開一常閉自動復位 3 SB2、 SB3用綠色
SB1紅色
XT 接線端子排 TB15 AC660V25A 10位
M 三相鼠籠式異步電動機   UN380VIN0.53A
PN160W
1

二、接觸器聯鎖的三相異步電動機正反轉控制線路實驗電路圖:

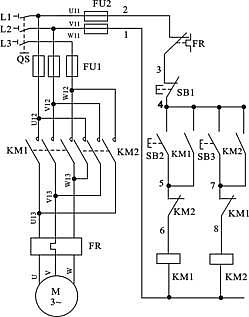

                                圖
圖控制線路的動作過程是:

  1. 正轉控制  合上電源開關QS,按正轉起動按鈕SB2,正轉控制回路接通:
接觸器KM1的線圈通電動作,主觸頭閉合,主電路按U1、V1、W1相序接通,電動機正轉。

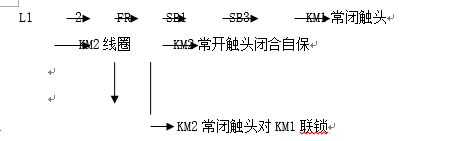

(2)反轉控制  要使電動機改變轉向(即由正轉變?yōu)榉崔D)時,應先按下停止按鈕SB1,使正轉控制電路斷開,電動機停轉,然后才能使電動機反轉,為什么要這樣操作呢?因為反轉控制回路中串聯了正轉接觸器KM1的常閉觸頭。當KM1通電工作時,它是斷開的,若這時直接按反轉按鈕SB3,反轉接觸器KM2是無法通電的,電動機也就得不到電源,故電動機仍然處在正轉狀態,不會反轉,當先按下停止按鈕SB1,使電動機停轉以后,再按下反轉按鈕SB3,電動機才會反轉。這時,反轉控制線路為:

反轉接觸器KM2通電動作,主觸頭閉合,主電路按W1、V1、U1相序接通,電動機電源相序改變了,故電動機作反向旋轉。
三、安裝與接線:

                          圖

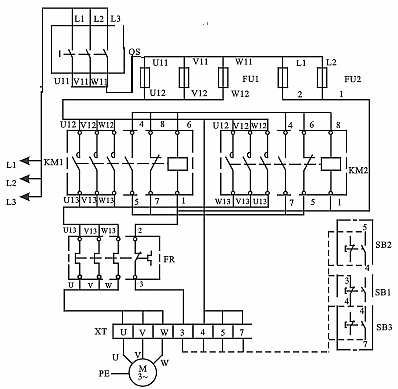

                                                          圖
在掛箱上選定QS、FU1、FU2、KM1、KM2、FR、SB1、SB2、SB3及XT等器件。接線按圖(C)所畫的連續線表示的單元接線圖接線,其中動力電路用黑色線,交流控制電路用紅色線,實線表示明配線,虛線表示暗配線(即板后接線),安裝與接線后應符合第二章2-1的要求。
四、檢測與調試:
仔細檢查確認接線無誤后,接通交流電源,按下SB2,電機應正轉(電機右側的軸伸端為順時針轉,若不符合轉向要求,可停機,換接電機定子繞組任意兩個接線即可)。按下SB3,電機仍應正轉。如要電機反轉,應先按SB1,使電機停轉,然后再按SB3,則電機反轉。若不能正常工作,則應分析并排除故障,使線路能正常工作。
