為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程演示實驗，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計出了本教學模型。

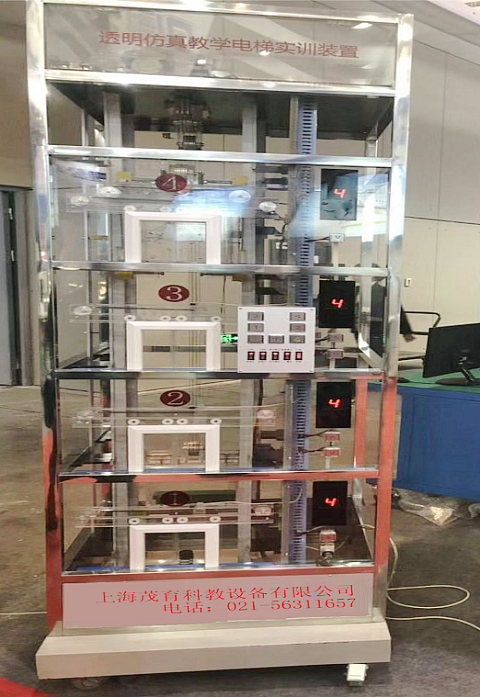

    我公司的MY-513系列透明電梯是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢?shí)際電梯的所有功能。事實上可以把它看作是小型化了的真實電梯。

三、整套配備：

1、主電梯模型——包括松下VF100型變頻器、三菱FX1N-60MR型可編程控制器（PLC）；

2、PLC外設專用通訊電纜；

3、三菱編程器操作手冊；

4、三菱PLC專用編程工具軟件；

5、教學電梯使用說明書。

    此外，可根據校方具體要求進行專門配置，如:計算機、工作臺等。

    利用PLC控制電梯是一種比較成熟的技術，在實際應用中有很廣闊的市場。實際應用的電梯比較復雜，包括電氣控制和機械方面，電梯模型主要是模擬實際電梯中的大部分電氣控制。具體的電梯控制模型控制要求如下:
    一、電梯具有兩種運行模式：自動模式和手動模式（也叫消防模式）。
    二、在手動模式（消防模式）下，電梯轎廂可以實現上行、下行、開門、關門等動作，并且可以隨時停止，隨時開關門。
    三、在自動模式下，電梯的控制比較復雜，具體如下：
    1、當由手動模式改為自動模式或者電梯在自動模式下通電時,電梯關閉轎廂門，然后自動下降，返回下基準位置進行原點定位。在此過程中，不響應任何呼叫信號。到達基準位置后，電梯可以接受呼叫信號，進入正常運行階段。
    2、當有外呼梯信號到來時，電梯去對應的樓層響應該呼梯信號。電梯轎廂響應某一個請求信號時，首先自動開門。如果有人按下關門按鈕，轎廂將關門。如果沒有人按下關門按鈕，電梯轎廂門將延時一段時間后自動關門。
    3、當有內呼梯信號到來時，電梯去對應的樓層響應該呼梯信號。
    4、在電梯運行過程中，只響應經過樓層同方向的外呼梯信號，不響應經過樓層反向外呼梯信號。但如果某反向外呼梯信號前方再無其他內呼梯、外呼梯信號，則電梯響應該外呼梯信號。
    5、電梯應當具有最遠反向外呼梯響應功能。
    6、電梯未平層或運行時，開門按鈕、關門按鈕均不起作用。平層且電梯停止運行后，按開門按鈕轎廂門打開，按關門按鈕轎廂門關閉。
    7、電梯具有顯示現在轎廂所處于的樓層以及電梯轎廂運行方向的能力，方便乘客。
    8、電梯運行具有加速和減速控制。當電梯開始運行時，從某一個較低的初始速度開始加速，直到最高速度。當電梯將要接近一個需要停下來的樓層時，從最高速度進行減速，最后以一個較低的速度平層。樓層和平層檢測采用旋轉編碼器累計脈沖計數來實現。
五、基本結構：

    1、 機房部分：包括曳引減速機、曳引電動機、制動器、曳引輪、限速器、旋轉編碼器。

    2、井道部分：包括導軌、對重機構、轎廂（門機機構、安全鉗、導靴、照明燈、風扇）、層門、樓層召喚指示控制器、曳引繩、導向輪、一層平層感應器（計數復位）、上（下）限位開關、上（下）極限開關、隨行電纜、轎廂控制器、緩沖器等。

    3、電氣控制部分：電源空氣開關（漏電脫扣器）、DC12V驅動電源、PLC可編程控制器、接線端口電路板、到站鐘等。
六、主要技術參數：

外形尺寸：長*寬*高=900*600*2280 凈重量：135kg    載重量：5kg 變頻器：松下VF100型 輸入電壓：220V 輸入頻率：50Hz 額定電流：2.5A 功 率：0.4KW 曳引機速比：1:15

模數：1.5(蝸輪減速器) 曳引電動機型號：YS-5634W 功率：0.18KW   電壓：220V 轉速：1400 rpm 控制方式：PLC控制 調速方式：交流變頻調速 結構形式：四層站 電梯平層機構：旋轉編碼器永磁感應器
