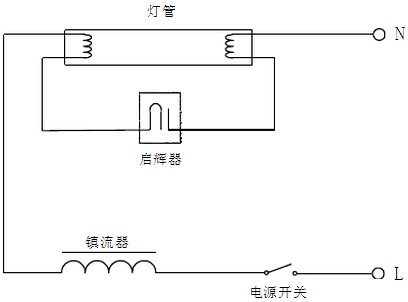

日光燈電路參考原理圖（1）

（三）實驗器材：
    AC220V/50HZ電源，220V/20W日光燈管1根，啟輝器1只，整流器1只，鈕子開關1個，導線及工具若干。

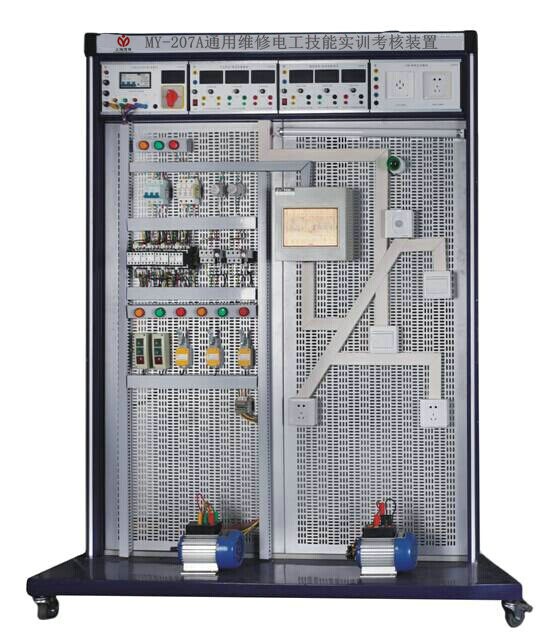

    注：所用元器件、電源實訓柜均有配備，請根據實訓實際情況自行選用。
四、工作原理：

    日光燈電路由燈管、鎮流器及啟輝器三部分組成。鎮流器是一個帶鐵心的線圈。啟輝器是一個充有氖氣的小玻璃泡，里面裝有兩個電極，一個固定不動的靜觸片和一個用雙金屬片制成的U形動觸片。日光燈管內充有稀薄的水銀蒸汽。當水銀蒸汽導電時，就發出紫外線，使涂在管壁上的熒光粉發出柔和的光。由于激發水銀蒸汽導電所需的電壓要比220伏特的電源電壓高得多，因此日光燈在開始點燃時需要一個高出電源電壓很多的瞬時電壓。在日光燈點燃后正常發光時，燈管的電阻變得很小，只允許通過不大的電流，電流過強就會燒壞燈管，這時又要使加在燈管上的電壓大大低于電源電壓。這兩方面的要求都是利用跟燈管串聯的鎮流器來達到的。
    當開關閉合后，電源把電壓加在啟輝器的兩極之間，使氖氣放電而發出輝光，輝光產生的熱量使U形觸片膨脹伸長，跟靜觸片接觸而使電路接通。于是鎮流器的線圈和燈管的燈絲中就有電流通過。電路接通后，啟輝器中的氖氣停止放電，U形觸片冷卻收縮，兩個觸片分離，電路自動斷開。在電路突然斷開的瞬時，鎮流器的兩端就產生一個瞬時高電壓，這個電壓和電源電壓都加在燈管兩端，使燈管中的水銀蒸汽開始導電，于是日光燈管成為電流的通路開始發光。在日光燈正常發光時，與燈管串聯的鎮流器就起著降壓限流的作用，保證日光燈的正常工作。
