汽車倒車?yán)走_(dá)的構成及探測原理

        倒車?yán)走_(dá)全稱叫“倒車防撞雷達”，也叫“泊車輔助裝置”，是汽車泊車或者倒車時的安全輔助裝置，由超聲波傳感器（俗稱探頭）、控制器和顯示器（或蜂鳴器）等部分組成。能以聲音或者更為直觀的顯示告知駕駛員周圍障礙物的情況，解除了駕駛員泊車、倒車和起動車輛時前后左右探視所引起的困擾，并幫助駕駛員掃除了視野死角和視線模糊的缺陷，提高駕駛的安全性。
倒車?yán)走_(dá)有這幾部分構成：
（1）超聲波傳感器：用于發射以及接收超聲波信號，通過超聲波傳感器可以測量距離。
（2）主機：發射正弦波脈沖給超聲波傳感器，并處理其接收到的信號，換算出距離值后，將數據與顯示器通訊。
（3）顯示器或蜂鳴器：接收主機距離數據，并根據距離遠近顯示距離值和提供不同級別的距離報警音。
倒車?yán)走_(dá)探測原理
        倒車?yán)走_(dá)是根據蝙蝠在黑夜里高速飛行而不會與任何障礙物相撞的原理設計開發的。探頭裝在后保險杠上，根據不同價格和品牌，探頭有二、三、四、六、八、十、十二只不等，主要安裝于前后保險杠上。探頭能夠以最大水平120度垂直70度范圍輻射，上下左右搜尋目標。它最大的好處是能探索到那些低于保險杠而司機從后窗難以看見的障礙物，并報警，如花壇、路肩、蹲在車后玩耍的小孩等。
        倒車?yán)走_(dá)的顯示器有兩款，一是裝在倒車的后視鏡上，二是粘貼在正駕駛儀表臺前的角落，因?yàn)榭紤]到它的方便性絕大多數的客戶選用的是裝在儀表臺上的款式。安裝后它不停地提醒司機車距后面物體還有多少距離，到距離危險時，蜂鳴器就開始鳴叫，以鳴叫的間斷/連續急促程度，提醒司機對障礙物的靠近，及時停車。
        擋位桿掛入倒擋時，倒車?yán)走_(dá)自動開始工作，測距范圍達0.2到1.8米左右，故在停車時，對司機很實用。
        倒車?yán)走_(dá)就相當于超聲波探頭，從整體上來說超聲波探頭可以分為兩大類：一是用電氣方式產生超聲波，其二是用機械方式產生超聲波，鑒于較為常用的是壓電式超聲波發生器，它有兩個電晶片和一個共振板，當兩極外加脈沖信號，它的頻率等于壓電晶片的固有震蕩頻率時，壓力晶片將會發生共振，并帶動共振板振動，將機械的能轉為電信號的這一過程，這就成了超聲波探頭的工作原理。為了更好地研究超聲波和利用起來，人們已經設計和制造出很多超聲波發聲器，超聲波探頭加以運用在使用汽車倒車?yán)走_(dá)上。
        這種原理用在一種非接觸檢測技術上，用于測距來說其計算簡單,方便迅速,易于做到實時控制，距離準確度達到工業實用的要求。倒車?yán)走_(dá)用于測距上，在某一時刻發出超聲波信號，在遇到被測物體后的射回信號波，被倒車?yán)走_(dá)接收到，得用在超聲波信號從發射到接收回波信號這一個時間而計算出在介質中的傳播速度，這就可以計算出探頭與被探測到的物體的距離。

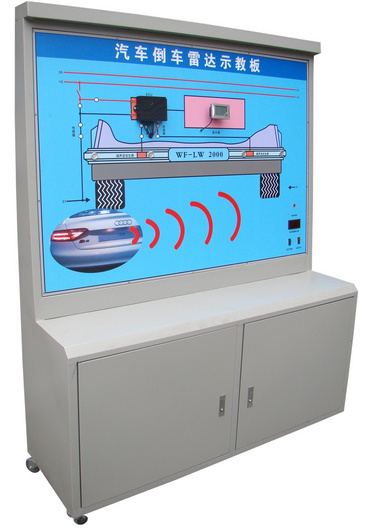

MY-7053 汽車倒車?yán)走_(dá)系統示教板

汽車倒車?yán)走_(dá)系統示教板

產品功能：
汽車倒車?yán)走_(dá)系統示教板上為倒車?yán)走_(dá)系統的分解零部件，充分展示倒車?yán)走_(dá)系統的結構或組成的工作過程，可以隨意拆裝，組裝實習用，讓學生易懂易學，撐握其工作原理及結構。
