發動機點火系統的原理及介紹

        點火系統是汽油發動機重要的組成部分，點火系統的性能良好與否對發動機的功率、油耗和排氣污染等影響很大。能夠在火花塞兩電極間產生電火花的全部設備稱為發動機“點火系統”。通常由蓄電池、發電機、分電器、點火線圈和火花塞等組成。
        點火系的分類，有觸點式（傳統點火系）、無觸點式、無機械提前式和無分電器式。無觸點式點火系的發展意味著傳統點火系統被淘汰了，取代它的是電子點火系。
        引擎依照運轉模式不同可分為火花點火引擎及壓縮點火引擎，汽油引擎屬于火花點火引擎，而柴油引擎則屬于壓縮點火引擎。汽油引擎既是屬于火花點火引擎，其點火就必須借著點火系統來完成。
        點火系統在引擎運轉時所扮演的角色是在任何引擎轉速及不同的引擎負荷下，均能在適當?shù)臅r(shí)機提供足夠的電壓，使火花塞能產生足以點燃汽缸內混合氣的火花，讓引擎得到最佳的燃燒效率。點火系統的基本裝置包含了電源（電瓶）、點火觸發裝置、點火正時控制裝置、高壓產生器（高壓線圈）、高壓電分配裝置（分電盤）、高壓導線及火花塞。現代的點火提前裝置則已改由引擎管理電腦所控制，電腦收集引擎轉速、進氣歧管壓力或空氣流量、節氣門位置、電瓶電壓、水溫、爆震等訊號，算出最佳點火正時提前角度，再發出點火訊號，達到控制點火正時的目的。

MY-8500 發動機點火綜合示教板（六合一）

（一）產品簡介

發動機點火示教板選用汽車六種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有六種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。

（二）發動機點火示教板結構組成

安裝六種類型點火系統:

①傳統點火系統(國產白金點火系);

②電控雙缸點火系統(時代超人);

③電控單缸點火系統(帕薩特);

④磁脈沖有分電盤式點火系統整套配件(豐田5A-FE);

⑤電子霍爾式點火系統統整套配件(大眾);

⑥日產SR20光電式點火系統整套配件;

發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、彩色原理與結構圖、故障設置系統、使用說明書及任務驅動式實訓指導書等。

（三）發動機點火示教板功能特點

1．操縱開關及按鈕，可真實演示汽車六種點火系統的工作過程。

2．?dāng)?shù)顯表顯示各傳感器信號電壓值；

3．通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；

4．發光二極管顯示系統執行器狀態；

5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。6．汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。

7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。

8．裝OBD診斷座，可測試系統故障碼及數據流等參數。

（四）發動機點火示教板技術參數

外形尺寸：1740mm×550mm×1850mm（長×寬×高）；

電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃；

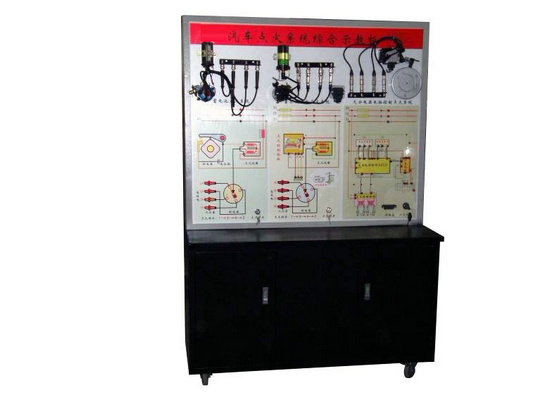

汽車點火系統示教板（三合一）

（一）產品簡介

發動機點火示教板選用汽車三種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有三種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。

（二）結構組成

發動機點火示教板安裝三類型點火系統:①傳統點火系統②大眾霍爾電子點火系統③大眾電控雙缸點火系統;

發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、OBD診斷座、彩色原理與結構圖、故障設置系統、使用說明書及任務驅動式實訓指導書等。

（三）功能特點

1．操縱開關及按鈕，可真實演示汽車三種點火系統的工作過程。

2．?dāng)?shù)顯表顯示各傳感器信號電壓值；

3．通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；

4．發光二極管顯示系統執行器狀態；

5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。

6．汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。

8．裝OBD診斷座，可測試系統故障碼及數據流等參數。

（四）發動機點火示教板參數

外形尺寸：1240mm×550mm×1850mm（長×寬×高）；

電源：220V交流電壓；

工作電壓：12V直流電壓；
