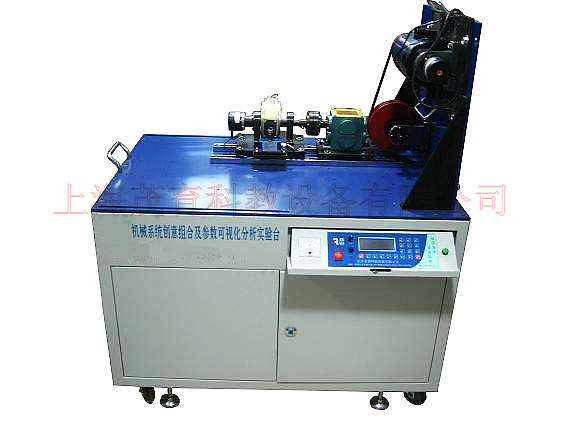

MY-530C機械傳動方案創意組合及參數分析實驗裝置
機械傳動方案創意組合及參數分析實驗裝置-主要技術參數:
1、直流電機功率:600W;
2、工作轉速:0-800 rpm;
3、負載范圍:0-25Nm;
4、最大中心高度:150mm;
5、光柵角位移傳感器參數:2個、1000柵/轉;
6、測力傳感器參數:2個、額定量程5 kg、20kg,精度0.1%;
7、裝配立板尺寸:600×540mm,裝配平臺尺寸:660×1100mm;
8、外形尺寸:1160×760×680mm;
9、重量:280kg 。
二、基本配置:
1、空間及平面搭接平臺:該實驗臺提供了空間與平面?zhèn)鲃?dòng)的搭接組合平臺及各種搭接需要的走條(滑槽)三大類(6根)以及安裝平板3件;
2、驅動源:采用直流調速電機,其動力輸出端可聯接帶、鏈聯軸器等,另一端聯接光柵角位移傳感器,其圓周方向有測力傳感器,可檢測動力輸出的扭矩和速度;
3、傳動形式:
①帶傳動、
②鏈傳動、
③齒輪傳動(開式齒輪、閉式齒輪):開式齒輪傳動包括:直齒、斜齒、圓錐齒輪、蝸輪蝸桿傳動;閉式齒輪傳動包括:園柱齒輪減速器、擺線針輪減速器、行星輪減速器、蝸輪蝸桿傳動。
④凸輪傳動:滾子從動件、尖端從動件、平底從動件。
4、支承包括滾動軸承和滑動軸承。
5、聯軸器:可伸縮萬向節聯軸器、彈性柱銷聯軸器、撓性爪型聯軸器、滾子鏈聯軸器、單叉鉸鏈聯軸器、雙叉鉸鏈聯軸器
6、離合器:采用DLYO-5A型牙嵌電磁離合器,外裝雙槽皮帶輪(D2=173mm),其兩端軸伸可聯接;
7、傳動零部件庫有中間傳動裝置兩種(中心高分別為H1=75,H2=85),
軸套3種10件,調整墊9種36件,聯接法蘭5種9件,飛輪1件,
平衡塊3種3件。變載荷、加載器以及組合搭接所需的聯接件庫;
8、光柵角位移傳感器兩個(GJF-7-5V/1000P),測力傳感器兩個;軟件一套隨機工具一套。
三、實驗內容
1、開、閉式機械傳動系統設計及搭接:可設計拼裝開式和閉式機械傳動系統26種上;
2、①測試并繪制機械傳動系統的速比、轉矩、效率等機械特性曲線;
②分析比較不同機械傳動系統的機械特性的差別;
③分析比較開式傳動和閉式傳動的機械特性差別;
3、機械系統潤滑性能的研究。
四、性能特點
1、將開式和閉式機械系統進行集成分析對比,擴展學生創新研究視野;
2、傳動系統配置加油槍、接油盤,可進行不同潤滑狀態的傳動性能研究;
3、可設計拼裝開式和閉式機械傳動系統26種以上。
4、傳動部件庫種類齊全,可使學生對傳動形式較全面的認識;
5、利用檢測分析軟件可實時檢測分析機械系統傳動參數,并從其變化規律中對系統的性能、安裝狀況、運行工況進行分析,并由此對系統設計和安裝進行調整。
6、教學軟件為學生提供了實驗背景說明和實驗臺介紹,具有多媒體教學功能,
可利用分析軟件的開放平臺,使用者可自行數據處理。
7、實驗臺采用下拉式控制面板、液晶顯示,顯示數據穩定、可靠。
8、計算機全程控制(全自動)或手動控制設備的啟停、加減速、數據采集,實時顯示運動參數和變化曲線,數據可生成EXCEL表格、可保存、打印、遠程轉輸?shù)取?br />
五、檢測控制系統及教學分析軟件內容和特點:
1、教學軟件具有多媒體功能,能編輯實驗報告。
2、可以實時顯示運動參數的實時變化曲線,曲線可可打印,并且實測數據能生成EXCEL表格,表格也能打印;
3、實驗結果可以以文本形式保存,并可在網絡上發送,便于網絡化實驗,使教師可在網上批改作業。
六、造型及表面處理
1、造型美觀、大氣、實物感強;
2、機械加工精細;
3、主要構件外露表面鍍鉻;其他構件表面防銹處理加噴塑;
4、噴塑表面平整、光滑清、清潔無劃痕和脫落斑點。
