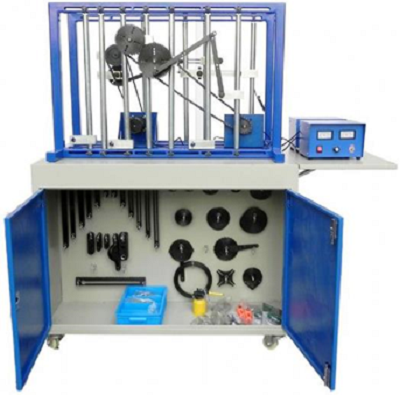

MY-520B平面機構設計及運動組合分析實驗臺
平面機構設計及運動組合分析實驗臺-實驗內容:
1、平面機構創新設計:學生根據所學知識和實驗臺提供的零件庫,設計平面機構傳動方案。
2、平面機構拼裝:學生可根據本實驗臺提供的13種以上傳動方案或自己的設計方案進行組裝。
3、平面機構運動學測試及仿真實驗:學生通過對自己設計的平面機構進行測試分析、運動分析、實驗結果分析。
二、性能特點:
1、采用全鋼制結構,工作臺架采用雙面操作設計,美觀大方,適用性強,操作方便。
2、所有桿構件長度及滑塊偏心距均可進行無級調節,分析該參數改變對機構運動特性的影響。
3、該實驗臺集平面機構設計、拼裝、測試及性能分析與一體,培養學生綜合設計、創新能力、工程實踐能力、分析問題和解決問題的能力。
4、該實驗臺采用適應高速動態參數測試的PCI數模采集卡進行數據采集,測試速度快、精度高、性能穩定。
5、計算機測試分析軟件功能強大,可自動或人機結合進行測試分析、運動模擬、理論仿真、保存數據和提交實驗報告模板。
三、主要技術參數:
1、交流帶減速器電機電源:220V/50HZ,功率:90W ;
2、測試傳感器:1、角位移傳感器:輸出電壓:0-5V脈沖數:500P 1支
3、直線位移傳感器:輸出電壓:0-5V量程:200L 1支
4、外形尺寸:1200×780×780mm
四、提供15種拼裝方案:
1、曲柄滑塊機構
2、曲柄導桿機構
3、曲柄導桿滑塊機構
4、曲柄搖塊—齒輪齒條機構
5、曲柄搖塊機構
6、雙曲柄搖塊機構
7、曲柄搖桿機構
8、凸輪機構
9、槽輪機構
10、齒輪—曲柄搖桿機構
11、齒輪—曲柄導桿滑塊機構
12、齒輪—曲柄導桿搖桿機構
13、齒輪—曲柄搖塊機構
14、齒輪—曲柄滑塊機構
15、齒輪—槽輪機構
友情提示:
1、設備驗收:各采購單位收貨時請檢查平面機構設計及運動組合分析實驗臺的貨品外觀,核實平面機構設計及運動組合分析實驗臺的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供平面機構設計及運動組合分析實驗臺產品指導書和質保期,在質保范圍內提供對設備的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌钠矫鏅C構設計及運動組合分析實驗臺選型錯誤或設備購買數量錯誤,造成平面機構設計及運動組合分析實驗臺的退換貨要求,將不被接受;
4、設備貨期:對平面機構設計及運動組合分析實驗臺的發貨期為參考值,如您需要了解平面機構設計及運動組合分析實驗臺的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對平面機構設計及運動組合分析實驗臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關平面機構設計及運動組合分析實驗臺的技術咨詢;
