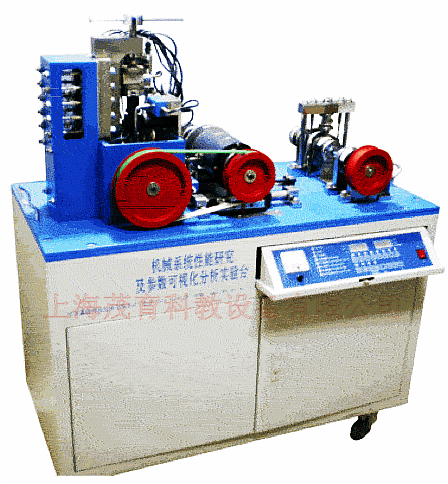

MY-583機械系統性能研究及參數可視化分析實驗臺
機械系統性能研究及參數可視化分析實驗臺-主要技術參數
1、直流電機功率：600W；
2、最高工作轉速：800 rpm；
3、最大加載力：400kg；
4、最大靜負載扭矩：≤4N*m；
5、光柵角位移傳感器：1000柵/轉,200柵/轉，壓力傳感器：5kg，荷重傳感器：500kg，管路壓力傳感器：1.6MP；
6、試驗螺栓電阻應變片R＝350Ω，靈敏度系數：K＝2.1；
7、軸瓦內徑：d=75m，軸瓦長度：L=138mm；
8、靜態螺栓直徑：d1=10mm ，d2=8mm，動態螺栓直徑：d3=12mm ，d4=6mm，
平皮帶輪直徑：d1= d2=120 mm；三角帶輪直徑：D1=D2=120mm,D3=93mm,D4=63mm ，鏈輪：P1=12.7，Z1 =11，Z2=17，P2=19.05，Z3=11，Z4=17；
9、安裝平臺尺寸：1130×720×1340mm；
10、重量：120kg。
二、基本配置
1、管路壓力傳感器8只；荷重傳感器1個；壓力傳感器2個；光柵角位移傳感器4個；
2、應變片22片；
3、測試數據裝置一套、軟件光盤一個、隨機工具一套、隨機附件一套。
三、實驗內容
1、帶傳動實驗：可從控制面板上讀取主、從動帶輪的轉速與轉矩?cái)?shù)值，計算機可連續自動繪制參數的適時變化曲線及傳動效率與帶傳動滑差率變化曲線；
2、液體承載實驗：可從控制面板上讀取分布在軸瓦上的8個管路壓力傳感器的數據及加載力，計算機可自動繪制上述參數的適時變化曲線和軸瓦承載區油膜壓力分布曲線；
3、螺栓組聯接實驗：可從控制面板上讀取螺栓的應變值，計算機可顯示10根螺栓應力可視化變化值，并繪制應力變化規律曲線；
4、動態螺栓實驗：利用計算機顯示螺栓應變隨負載周期性變化而變化的適時曲線；
5、鏈傳動：測定不均勻率，利用計算機繪制鏈傳動從動鏈輪的速度波動曲線；
6、系統速度波動：計算機自動繪制系統在變負載狀態下的速度波動曲線。
四、性能特點
1、該實驗臺系統是由帶傳動，鏈傳動，支承，制動器，動載荷組成的一個復雜機械系統；
2、該實驗臺可對在不同工作條件下工作的機械部分的性能參數進行檢測，數據可通過數碼管顯示；
3、通過計算機實現各機械參數的可視化（適時變化曲線）效果；
4、該實驗臺綜合性強，完整性好，便于教師指導實驗。
五、檢測控制系統及教學分析軟件內容和特點
1、可以實時顯示運動參數的實時變化曲線；
2、實驗結果可以以文本形式保存，并可在網絡上發送，便于網絡化實驗，使教師可在網上批改作業；
