MY-12B 通用電力拖動實驗室成套設備(帶直流電機實驗)

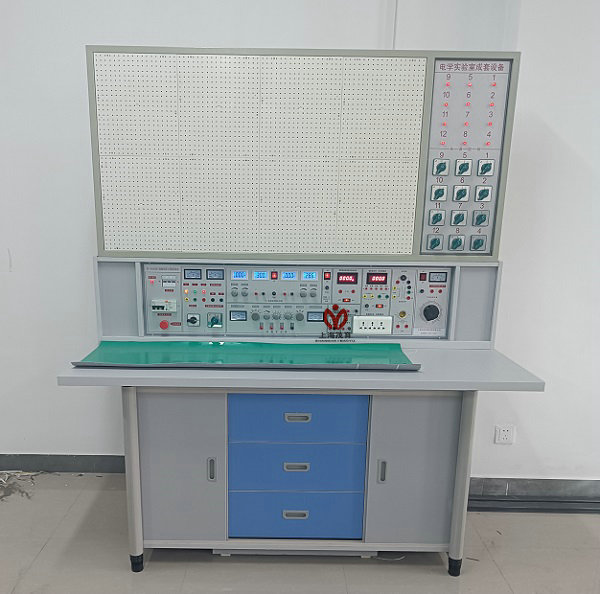

（老師主控臺）

一、MY-12B 通用電力拖動實驗室成套設備(帶直流電機實驗)具有較完善的安全保護措施，較齊全的功能。實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。適用于高等、中等、職校及技校電工學、電工原理、電子技術等課程實驗。

二、結構與配備：

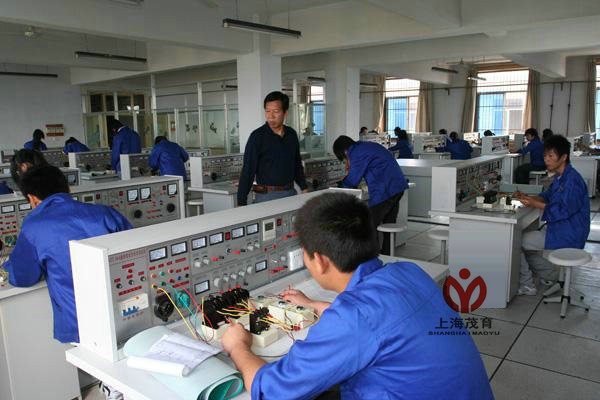

1、配有12臺學生實驗桌，一臺二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸為90×35cm，桌下部是元件儲存柜。
2、配有1臺示教控制臺，通用插板演示屏立在電源控制柜上。
3、配有13臺電源控制柜，每張實驗桌與示教控制臺各配一臺。
4、其他器材配備見清單（以二十四座為例）
器材清單：

序號	名稱	型號（或規格）	單位	數量	備注
1	保險管	2安培	只	6×13
2	交流接觸器	CJ10-l0A 380V	個	6×13	已裝元件盒上
3	指示燈	XD-5	〃	3×13	已裝元件盒上
4	整流二極管	IN5408	只	5×13	已裝元件盒上
5	電阻	RX-510Ω/30W	〃	3×13	已裝元件盒上
6	鈕子開關	KN1×2	〃	3×13	已裝元件盒上
7	行程開關	LXl9-001	〃	4×13	已裝元件盒上
8	按鈕-紅	LAl9-ll	〃	2×13	已裝元件盒上
9	按鈕-綠	LAl9-11	〃	4×13	已裝元件盒上
l0	倒順開關	KO-3 380V/10A	〃	１×13	已裝元件盒上
11	三相閘刀	380V l5A	〃	１×13	已裝元件盒上
12	三相雙投閘刀	380V l5A	〃	1×13	已裝元件盒上
13	熱繼電器	JRO-20/3	〃	2×13	已裝元件盒上
14	時間繼電器	JS₇-1A 380V	〃	2×13	已裝元件盒上
I5	變壓器	BK-25W 380V/6.3V 36V	〃	１×13	已裝元件盒上
16	導線	銅蕊線1.13MM	米	若干	已裝元件盒上
l7	尖咀鉗		把	１×13
18	螺絲刀		把	3×13
19	萬用表	MF-47型	只	1×13	大號、小號平頭、十字
20	電動機	Y/Δ380V	臺	2×13

三、實驗內容

1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動

13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路

友情提示：
1、設備驗收：各采購單位收貨時請檢查通用電力拖動實驗室成套設備(帶直流電機實驗)的貨品外觀，核實設備)的數量及配件，拒收處于受損狀態的通用電力拖動實驗室成套設備(帶直流電機實驗)；
2、設備質保：上海茂育將為各采購單位提供通用電力拖動實驗室成套設備(帶直流電機實驗)產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌耐ㄓ秒娏ν蟿訉嶒炇页商自O(shè)備(帶直流電機實驗)選型錯誤或設備)購買數量錯誤，造成通用電力拖動實驗室成套設備(帶直流電機實驗)的退換貨要求，將不被接受；
4、設備貨期：對通用電力拖動實驗室成套設備(帶直流電機實驗)的發貨期為參考值，如您需要了解通用電力拖動實驗室成套設備(帶直流電機實驗))的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對通用電力拖動實驗室成套設備(帶直流電機實驗)有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關通用電力拖動實驗室成套設備(帶直流電機實驗)的技術咨詢。
