MY-13A通用電工實驗室成套設備


(學生臺)

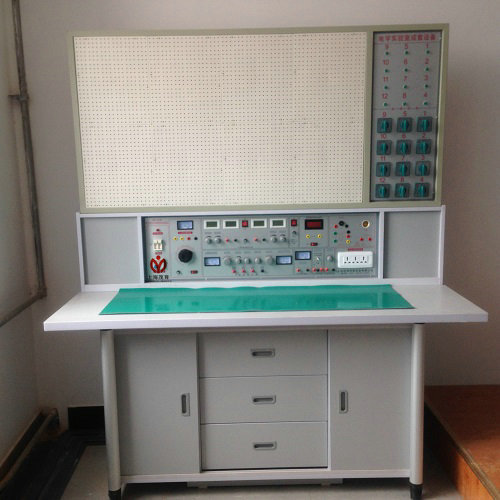

(教師臺)

通用電工實驗室成套設備-按照職業教育的教學和實訓要求而設定,涵蓋“電路分析”“電工基礎”“電工學” “電機控制”“繼電接觸控制”等課程的實訓大綱要求,其適合職業院校、技校、職校等課程實訓項目,為學校迅速開設電工實訓課程提供了理想的實訓設備。設備具有較完善的安全保護措施,較齊全的功能。實驗桌中央配有通用電路板,電路板注塑而成,表面布有九孔成一組相互聯通的插孔,元件盒在其上任意拼插成實驗電路,元件盒盒體透明,直觀性好,盒蓋印有永不褪色元件符號,線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構,維修拆裝方便。元器件放置在實驗桌下邊左右柜內,大大提高了管理水平,規劃化程度,大大減輕了教師實驗準備工作。
二、技術指標
1、工作電源:單相三線AC 220V±10%  50Hz
2、工作溫度:-10~40℃;環境濕度:≤90%(25℃)
3、外形尺寸:長×寬×高=1600×700×1500㎜
4、整機功耗:≤1.0KW
5、安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備結構
裝置由實驗臺主機箱、儀器架、實驗桌(裝有九孔萬能插件板)、移動矮柜、透明創新實驗?zāi)K、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體,鋁合金結構。各實驗?zāi)K可根據實驗需求自由組合實驗。
(一)實驗主機箱結構:
實驗主機箱外殼尺寸:146×20×25cm ,外殼鋼質材料雙層亞光噴塑結構,裝有安全保護、交直流可調實驗電源,函數發生器/頻率計等。
1.電源及參數
1.1輸入電源:單相三線輸入
1.2電源輸出:有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0~250V輸出。
B組:低壓交流電壓3-24V分七檔可調,最大輸出電流1.5A,電流表指示。
C組:低壓直流穩壓電源,電壓5V,電流0.5A,電流表指示。
D組:雙路穩流穩壓電源,二路輸出電壓均為0~30V,由多圈電位器連續調節,輸出最大電流為1.5A,每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10-2,負穩壓度<10-2,紋波電壓: <5mV。
E組:單相交流市電輸出,供用戶自備設備使用。
2.功率輸出函數發生器:
1)采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。采用大屏幕LCD顯示輸出頻率、波形,衰減值。
2)正弦波輸出幅度≥10V,輸出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
3)頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4)輸出幅度采用電位器調節,正弦波輸出具有20db,40db衰減。
5)方波占空比可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。
6)頻率計最高測量范圍100MHz,自動換檔。
3.單次脈沖:每次可輸出一對正負脈沖。
4.音頻功率放大器:輸入音頻 電壓不低于10mV,輸出功率不小于1W,音量可調,內有喇叭,用于放大電路擴音,也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示,測量范圍:0~1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示,測量范圍:0~99.9V。
(二)儀器架:儀器架置于實訓臺頂部,由截面尺寸70mm×70mm高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成(非焊接工藝),外形美觀,結構牢固耐用。
(三)實驗桌結構:
實驗桌規格為1600(長)*700(寬)*1400(高),實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件,連接構件采用壓鑄成型工藝(非焊接工藝),經機加工、拋丸、噴砂,表面靜電噴涂工藝,安裝方便、快捷,用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:70mm×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板,桌面板下設支撐框架,承受力不少于150kg。配備儲存柜,存放元件及工具,儲存柜底部4只高強度萬向可制動PU腳輪,方便移動。實驗裝置整體簡約不簡單,高端大氣,符合現代化產品審美和發展趨勢。
實驗桌一桌兩座,實驗桌中央配有通用九孔萬能插件板(尺寸:35cm×90cm ),九孔萬能插件板主體由ABS注塑而成,表面布有九孔成一組相互聯通的插孔,九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件(共有1134孔)。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊,元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路;元件盒盒體透明,內裝元件直觀性好,盒蓋印刷電路圖防刮耐磨,符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構,維修拆裝方便。每張臺桌配有一粒膠皮板,保護通用底板與桌面(如需在桌上放置電動機、焊接等)。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸,與一次成型鋁壓鑄框架連接構件構成(非焊接工藝)牢固的支架,與主機箱、儀器架、電源控制箱組成一個完整的實訓屏。
四、結構與配備(二十四座為例)
1、實驗桌:12臺學生實驗桌,一桌兩座,桌子外形尺寸:160×70×80cm。桌中央配置九孔電路板(尺寸:35×90cm),根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀,內裝元件一目了然,盒蓋印有永不褪色元件符號,線條清晰美觀,盒蓋與盒體采用壓卡式,維修拆裝方便。每張臺桌配有一粒膠皮板,保護通用電路板與桌面(如需要在桌面放置電動機,焊接等)。臺桌下部是元件儲存柜,放置實驗元件。
2、示教控制臺:1臺示教控制臺,分別控制12臺學生臺的電源。通用電路板演示屏立在實驗臺上,尺寸為160×70cm。用于講解、演示。
3、實驗臺:共13臺,學生實驗桌及示教控制臺上各配備1臺。
4、器材配備:
13臺三相電動機,26只時間繼電器,26只熱繼電器,78只交流接觸器,117只交直流電表 ,13只MF-47萬用表,13套剝線鉗、尖嘴鉗、螺絲刀等工具,13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵等元件單元盒(元件已裝在單元盒內)。

五、實驗項目:
1.電工測量儀表的使用
2.常用元件的識別與檢測
3.線性元件與非線性元件的伏安特性
4.電源的外特性
5.電位值、電壓值的測定
6.電流表和電壓表的擴程
7.基爾霍夫定律的驗證
8.驗征楞次定律
9.迭加原理與互易定理的驗證
10.戴維南定理與諾頓定理的驗征
11.電壓源與電流源的等效變換
12.受控源特性的研究
13.一階電路實驗
14.二階電路的過渡過程
15.研究LC元件在直流和交流電路中的特性
16.負載獲得最大功率的條件
17.交流電路參數的測量
18.正弦交流電路中RLC元件的特性
19.RL及RC串聯電路實驗
20.RLC串聯諧振電路
21.日光燈電路的連接及功率因數改善
22.三相負載的星、三角接法
23.三相電路及功率的測量
24.R-C選頻網絡的研究
25.二端口網絡研究
26.單相變壓器實驗
27.互感電路實驗
28.三相異步電動機的使用與起動
29.三相電動機繼電接觸控制的基本電路
30.三相電動機Y一△起動控制實驗
31.三相電動機的順序控制實驗
32.三相電動機能耗制動控制實驗
利用上述32項實驗的元器件也可完成下面電路實驗
33.最簡單的電路
34.電路中各點電位與參考點的選擇
35.電阻的串聯
36.電阻的并聯
37.電阻的混聯
38.電阻分壓器電路
39.全電路歐姆定律
40.電橋的應用與平衡條件
41.節點電壓法
42.回路電壓法
43.支路電流法
44.RCL并聯電路
45.串聯電路
46.變壓器結構及工作原理
47.基爾霍夫第一定律
48.基爾霍夫第二定律
49.日光燈電路原理
50.?dāng)U大電壓表量程
51.?dāng)U大電流表量程
52.RC電路的過度過程
53.RL過渡過程
54.電容的串聯電路
55.電容的并聯電路
56.電容器的充放電
57.電容器在交直流中的作用
58.條形磁鐵在線圈中的運動
59.電容的混聯
60.純電阻、電感、電容電路
61.磁耦合線圈的順串
62.磁耦合線圈的反串
63.歐姆表的工作原理
64.雙聯開關二地控制
65.用示波器觀察磁滯回線
66.磁路歐姆定律
67.兩線圈的互感及同名端
68.互感耦合
69.提高功率因數的方法
70.單相電路功率的測量
71.收錄機電源電路
72.濾波電路
73.電阻與溫度的關系:用伏安法測出燈絲
在不同電壓下的阻值。
74.三相異步電機閘刀控制正轉實驗
75.具有過載保護的控制線路
76.按鈕控制的正反轉控制線路
77.接觸器控制星一三角降壓起動控制線路
通用電工實驗室成套設備元件清單(每臺)
數
電 阻 0.5Ω 1 1/2W
電 阻 5.1Ω 1 1/2W
電 阻 100Ω 2 1/2W
電 阻 200Ω 1 1/8W
電 阻 300Ω 1 1/8W
電 阻 330Ω 2 1/8W
電 阻 430Ω 1 1/8W
電 阻 510Ω 1 1/8W
電 阻 680Ω 2 1/8W
電 阻 820Ω 1 1/8W
電 阻 1K 2 1/8W
電 阻 1.5K 1 1/8W
電 阻 2K 2 1/8W
電 阻 10K 1 1/8W
電 阻 13K 1 1/8W
電 阻 39K 2 1/8W
電 阻 100K 1 1/8W
電 位 器 470Ω 1 1/2W
電 位 器 1K 2 1/2W
電 位 器 4.7K 1 1/2W
電 位 器 10K 1 1/2W
電 位 器 100K 1 1/2W
電 位 器 470K 1 1/2W
電解電容 47µF 2 16V
電解電容 220µF 1 35V
電解電容 470µF 1 35V
瓷片電容 0.01µF 1 63V
瓷片電容 0.1µF 1 63V
瓷片電容 2µF 1 250V
三 極 管 3DG6 2
二 極 管 4007 2
二 極 管 2AP9 1
指示燈(信號燈) 6V 0.1A 1
開 關   4
變 壓 器 220/6V.6V 1 8W
電 感 1
電 感(鎮流器) 8W 1
日光燈管 8W 1
日光燈座   2
起 動 器   1
燈 泡 220V/15W 12 自備
燈 座   12
條形磁鐵   1
原副線圈   1
集成運放 UA741 2
集 成 座 14腳 1
直流電表 5MA 1
直流電表 50MA 3
直流電表 ±100UA 1
直流電表 15V 1
交流電表 500MA 3
交流接觸器 CJ10﹣10A 380V 5
按鈕﹣綠 LA19﹣11 4
按鈕﹣紅 LA19﹣11 2
三相閘刀 HK8﹣16/3 1
熱繼電器 JRO﹣20/3 2
時間繼電器 JS7﹣2A 380V 2
電 動 機 △接380V 1
萬 用 表   1
尖 嘴 鉗   1
螺 絲 刀   3
剝 線 鉗   1
連 接 線   若 干
實驗臺   1臺
實驗桌   1張
防腐皮   1塊
凳子   2張
