高頻電子線路實驗平臺,高頻電子線路實驗裝置
2023-12-20 10:35

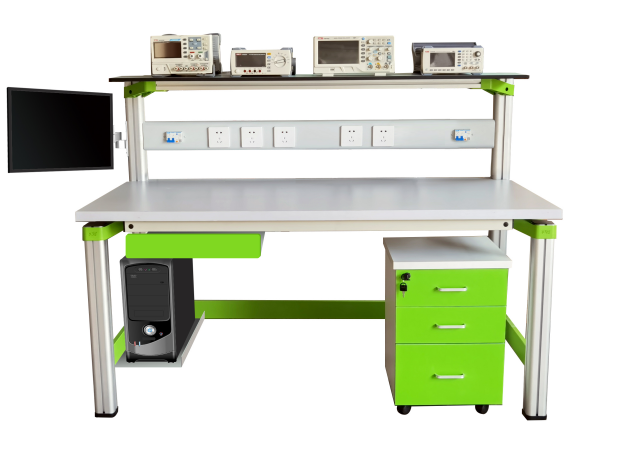

（參考圖）
一、產品概述：
電路與系統符合設計型實驗的要求，電路中涉及頻率參數變化的電感元件、電容元件、電阻元件可插拔、可更換，使頻率有一定的調節范圍，提高系統Q值，使實驗現象更加明顯。設及負載和輸入輸出阻抗匹配的電阻元件可插拔。可插拔獨立成元件庫，方便保管和使用。
系統集成檢波器的檢波拾頭功能，支持掃頻信號源，完成頻率特性測試儀的幅頻特性測試功能，使實驗手法更加方便、實用。使用時通過調節信號的起始頻率可以讀出3dB帶寬的下限頻率，通過調節終止頻率可以讀出3dB帶寬的上限頻率，易于計算帶寬，避免了點頻法測試帶寬的繁瑣。對幅頻特性曲線有直觀的認識。
高頻電子線路實驗平臺,高頻電子線路實驗裝置,高頻電子線路實驗設備采用獨立模塊化設計，每個模塊由相同大類的實驗電路組成，模塊中的電路全部獨立，有獨立的電源開關控制。方便使用和保存，避免無實驗內容電路損壞。模塊電源輸入端口有濾波電路，防止兩個電路和兩個模塊板之間的信號串?dāng)_。實驗?zāi)K按高頻小信號放大電路、調幅解調與功放電路、頻率調制與鑒頻電路、中放與混頻電路、振蕩器電路五個部分設計五個獨立使用的模塊，獨立供電。
單元實驗板內容為小系統的組合，器件選用上采用大功率的直插元器件，電阻為1/4W金屬膜電阻、電容為耐壓110V的獨石電容、電感為金屬膜色環電感。參數可調范圍大，耐壓值高，不易損壞，更換方便。中周為定制產品，磁芯為鎳鐵芯，不易滑絲和破碎，中周方便手工插換。
通信接口采用BNC、測試針共存方式，方便與射頻儀器通信。對不同學校的信號源和示波器都可連接。同時我們提供Q9屏蔽線，使實驗板和信號源、示波器的連接固定，不再使用夾子線，解放了學生的雙手，避免了一些虛夾現象的產生。方便與射頻儀器通信。
系統采用“主板+實驗?zāi)K”相結合的靈活結構，便于學校選擇、定制、增加功能、硬件升級。
二、產品特點
1、采用了“底板+實驗?zāi)K”的結構，不僅按實驗內容與功能將電路模塊化，而且各個模塊獨立設計，能方便地組合進行單元實驗和多種單/雙工通信系統實驗。
2、實驗?zāi)K的輸入輸出信號都采用鉚孔開放出來，由實驗者根據實驗需要進行連接組合，增強實驗者的參與性。
3、實驗中的重要參數都可以調節或設置，方便實驗者分析對比。
4、實訓電路板模塊由PCB面板與磁吸固定機構組成，實驗布置方便快捷。
四、主要技術指標：
1、輸入電壓：單相三線～220V±10% 50Hz
2、裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、外形尺寸：單個實訓臺尺寸為1.4m×0.7m×1.15m。
五、產品結構：
電路與系統符合設計型實驗的要求，電路中涉及頻率參數變化的電感元件、電容元件、電阻元件可插拔、可更換，使頻率有一定的調節范圍，提高系統Q值，使實驗現象更加明顯。設及負載和輸入輸出阻抗匹配的電阻元件可插拔。可插拔獨立成元件庫，方便保管和使用。
系統集成檢波器的檢波拾頭功能，支持掃頻信號源，完成頻率特性測試儀的幅頻特性測試功能，使實驗手法更加方便、實用。使用時通過調節信號的起始頻率可以讀出3dB帶寬的下限頻率，通過調節終止頻率可以讀出3dB帶寬的上限頻率，易于計算帶寬，避免了點頻法測試帶寬的繁瑣。對幅頻特性曲線有直觀的認識。
高頻電子線路實驗平臺,高頻電子線路實驗裝置,高頻電子線路實驗設備采用獨立模塊化設計，每個模塊由相同大類的實驗電路組成，模塊中的電路全部獨立，有獨立的電源開關控制。方便使用和保存，避免無實驗內容電路損壞。模塊電源輸入端口有濾波電路，防止兩個電路和兩個模塊板之間的信號串?dāng)_。實驗?zāi)K按高頻小信號放大電路、調幅解調與功放電路、頻率調制與鑒頻電路、中放與混頻電路、振蕩器電路五個部分設計五個獨立使用的模塊，獨立供電。
單元實驗板內容為小系統的組合，器件選用上采用大功率的直插元器件，電阻為1/4W金屬膜電阻、電容為耐壓110V的獨石電容、電感為金屬膜色環電感。參數可調范圍大，耐壓值高，不易損壞，更換方便。中周為定制產品，磁芯為鎳鐵芯，不易滑絲和破碎，中周方便手工插換。
通信接口采用BNC、測試針共存方式，方便與射頻儀器通信。對不同學校的信號源和示波器都可連接。同時我們提供Q9屏蔽線，使實驗板和信號源、示波器的連接固定，不再使用夾子線，解放了學生的雙手，避免了一些虛夾現象的產生。方便與射頻儀器通信。
系統采用“主板+實驗?zāi)K”相結合的靈活結構，便于學校選擇、定制、增加功能、硬件升級。
二、產品特點
1、采用了“底板+實驗?zāi)K”的結構，不僅按實驗內容與功能將電路模塊化，而且各個模塊獨立設計，能方便地組合進行單元實驗和多種單/雙工通信系統實驗。
2、實驗?zāi)K的輸入輸出信號都采用鉚孔開放出來，由實驗者根據實驗需要進行連接組合，增強實驗者的參與性。
3、實驗中的重要參數都可以調節或設置，方便實驗者分析對比。
4、實訓電路板模塊由PCB面板與磁吸固定機構組成，實驗布置方便快捷。
四、主要技術指標：
1、輸入電壓：單相三線～220V±10% 50Hz
2、裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、外形尺寸：單個實訓臺尺寸為1.4m×0.7m×1.15m。
五、產品結構：
裝置由儀器架、電源控制箱、實驗桌（含磁吸式實訓基座）、高頻電路實驗?zāi)K、移動矮柜、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。
1、儀器架：儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
2、電源控制箱：電源控制箱鋁型材結構，內嵌多組交流220V儀器儀表工作電源插座，并設有獨立漏電保護開關，電源控制箱置于儀器架下部，儀器儀表電用安全方便。并裝有LED燈控制開關。
3、實訓模塊
實訓電路板模塊由PCB面板與磁吸固定機構組成，每個實訓項目配一塊獨立實訓電路板模塊；實訓電路板設有參數測試點、故障設置開關，實訓電路板PCB面板表面清爽、實訓電路及符號線條清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，選取相應實訓電路板模塊等。
實訓電路板模塊配有公共實訓基座，公共實訓基座與實訓電路板模塊磁吸固定機構相配套，實訓時只需把實訓電路板模塊放置公共實訓基座上即可牢固吸附在公共實訓基座上，然后做所需實訓項目。公共實訓基座結構符合人體工程學設計，實訓操作方便，科學合理。
4、實訓桌結構：
實訓桌規格為1400（長）*700（寬）*1150（高），設有一個鍵盤托一個抽屜，桌子下部靠后右邊有一個電腦主機箱托。實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部裝有注塑成型配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與儀器架、電源控制箱組成一個完整的實訓屏。
5、儲存柜1個：配備儲存柜，存放實訓模塊及工具，實訓模塊存放區配硬質成型海綿，放置模塊不易損壞，各區域標有模塊名稱，存取方便；儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
6、靠背椅2張：靠背椅采用結實厚鋼管支架，結實耐用，結構符合人體工程學，久坐不累，亞麻布面質感好。
7、實驗器材：高頻電路實驗?zāi)K1套，技術與構成說明：
|
序號
|
名稱
|
技術參數
|
|
1
|
小信號放大器模塊
|
1、單調諧回路諧振放大器：
單調諧回路諧振放大器由信號輸入諧振電路、信號放大電路、LC諧振回路三部分組成，對低至5mV以下的小信號均有很強的放大作用。電路的靜態工作點可調節，回路負載調制實驗節點。靜態工作點、回路負載對幅頻特性的影響均可方便觀測。 中心頻率10.245MHZ，通過調節中周可使中心頻率有8-12MHZ設置，避免實驗報告的重疊。 2、雙調諧回路諧振放大器： 雙調諧回路諧振放大器由信號輸入諧振電路、信號放大電路、LC諧振回路一路和LC諧振回路二路、耦合電容四部分組成，對低至5mV以下的小信號均有很強的放大作用。電路的靜態工作點可調節，耦合深度可調節。靜態工作點對幅頻特性的影響均可方便觀測。耦合電容的修改，對幅頻特性曲線的雙峰觀察明顯。 耦合電容有6P、10P、20P、5-20P可調四種參考值，可觀察到強耦合、臨界耦合、弱耦合三種現象，又可觀察強--臨界—弱的一個變化過程。 中心頻率10.245MHZ，通過調節中周可使中心頻率有8-12MHZ設置，避免實驗報告的重疊。 3、頻率特性測試檢波電路： 通過二極管檢波電路把掃頻特性產生的曲線包絡檢波，配合信號發生器的掃頻功能，完成簡易幅頻特性曲線的直接顯示。 4、無源諧振回路測試電路：串聯諧振回路和并聯諧振回路 5、語音輸入電路： 通過專用耳機線連接至手機，作為系統實驗時的音頻信號輸入 6、功率放大電路： 對系統接收的音頻信號進行放大，并通過喇叭播放。 7、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
|
2
|
調幅解調與功放模塊
|
1、丙類功率放大器：
兩類功率放大器由甲放前級和丙類放大后級兩級組成，丙放功率放大器電源為開放式，可對其電流進行測量和改變，易于對其功率的計算。放大器輸入電壓可調。 丙放的集電極加裝音頻變壓器，可進行大信號集電極調幅實驗。 丙放基極可進行基極調幅實驗，集電極調幅、基極調幅均可進行功率放大后，通過天線配置后發射。 丙放電流通過電阻拾取后，可觀測試過壓、欠壓、臨界三狀態，有100、510、1K、0-5k電位器作為負載電阻，輸入信號的幅度、電源電壓、負載大小對電路的影響現象明示。中周可更換插拔。 2、功率信號發射： 經丙類功放后，放大信號與發射回路的LC調諧，并通過天線發射。 3、包絡檢波電路： 包絡檢波電路實驗加裝了直流負載、交流負載和AGC直流變量輸出，可對檢波的對角失真＼負峰切割失真有明顯的觀察。 4、集成乘法器調幅電路： 電路由乘法器１４９６芯片組成，電路通過電位器對輸入直流分量進行控制，使用調制波在DSB和AM間進行轉換，通過邊帶濾波器實現SSB的功能。 5、同步檢波電路： 同步檢波電路由1496芯片組成，對集成調幅輸入的調幅信號進行運算。也可由信號發生器送入不同調制深度的調幅信號。 6、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
|
3
|
振蕩器模塊
|
1、LC振蕩器電路：
LC振蕩器的振蕩回路開放，由學生選擇電路形式，有克拉波和西勒兩種。串入和并入LC振蕩回路的電容由學生計算，8-12M-20M備用電容可選，系統提供中心10.245MHZ。有39P、51P、75P、100P固定電容和0-50P可調電容兩組。39P)P=P@P9P+51P9P+75P等不用容值的組合。 2、晶體振蕩器電路： 14.745MHZ晶體振蕩器為串聯型晶體振蕩器，晶體振蕩器的基極電壓可調節，觀察靜態工作點漂移條件下的頻率穩定及電壓與幅度的關系。 3、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
|
4
|
調頻與鑒頻器模塊
|
1、變?nèi)荻䴓O管調頻電路：
變?nèi)荻䴓O管調頻電路有變?nèi)莨芄芗与妷嚎烧{(diào)，使電路中心頻率為10.245MHZ。電路的靜態電壓可調，使用輸出波形不失真。調頻信號射極跟隨輸出，提高帶負載能力。 2、相位鑒頻器： 乘積型相位鑒頻器采用1496乘法器，輸入端通過LC回路對4.5MHZ選頻，鑒頻波形通過運放輸出。鑒頻特性好，電路穩定。 電容耦合相位鑒頻器。 電容耦合相位鑒頻器耦合回路的三個電容均可調，鑒頻特性好，電容可調范圍大，實驗現象明顯。 3、鎖相環調頻器： 鎖相環調頻采用NE564芯片，VCO的輸出頻率高，波形易調整。通過外圍電路，可對VCO的輸出頻率、輸出幅度進行設置。VCO中心頻率4.5MHZ。 4、鎖相環鑒頻器： 鎖相環鑒頻器的頻率設置參數與頻率調制的參數一致。VCO的頻率和幅度均可調節。 5、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
|
5
|
中頻放大與混頻模塊
|
1、中頻放大器：
455KHZ中頻放大器由兩級甲放組成，第一級為全信號放大，第二極為LC選頻放大，兩級之間經陶瓷濾波器濾波，放大信號跟隨輸出。放大增益達百倍以上，輸出幅度可調節，滿足實驗要求。 2、三極管混頻電路： 三極管混頻電路主要用于AM調幅波的系統中，10.7MHZ載波與10.245MHZ的AM波進行混頻，并送入中頻455K電路。 混頻特性好，工作點電壓可調節。 3、乘法器混頻電路： 1496乘法器混頻電路主要用于FM電路系統電路中，對14.745MHZ和10.245MHZ的FM信號進行混頻，把4.5MHZ中頻信號放中放進行放大。 4、自動增益控制AGC電路： 由運放電路組成，主要用于實驗系統的系統實驗部分。 |
六、實驗內容：
1、基礎實驗
實驗一、單調諧回路諧振放大器實驗
實驗二、雙調諧回路諧振放大器實驗
實驗三、丙類功率放大器實驗
實驗四、集電極AM和集成選頻實驗
實驗五、西勒振蕩器實驗
實驗六、克拉波振蕩器實驗
實驗七、晶體振蕩器實驗
實驗八、乘法器調幅實驗
實驗九、同步檢波實驗
實驗十、基極調幅實驗
實驗十一、包絡檢波實驗
實驗十二、變?nèi)荻䴓O管調頻實驗
實驗十三、相位鑒頻器實驗
實驗十四、鎖相環集成調頻與壓控振蕩器實驗
實驗十五、相位鑒頻器實驗
實驗十六、鎖相環集成鑒頻實驗
實驗十七、電容耦合相位鑒頻器實驗
實驗十八、三極管混頻器實驗
實驗十九、中頻放大器實驗
實驗二十、乘法器混頻實驗
2、綜合實驗
實驗一、調幅收發信機實驗
實驗二、調頻收發信機實驗
七、配置清單表：
1、基礎實驗
實驗一、單調諧回路諧振放大器實驗
實驗二、雙調諧回路諧振放大器實驗
實驗三、丙類功率放大器實驗
實驗四、集電極AM和集成選頻實驗
實驗五、西勒振蕩器實驗
實驗六、克拉波振蕩器實驗
實驗七、晶體振蕩器實驗
實驗八、乘法器調幅實驗
實驗九、同步檢波實驗
實驗十、基極調幅實驗
實驗十一、包絡檢波實驗
實驗十二、變?nèi)荻䴓O管調頻實驗
實驗十三、相位鑒頻器實驗
實驗十四、鎖相環集成調頻與壓控振蕩器實驗
實驗十五、相位鑒頻器實驗
實驗十六、鎖相環集成鑒頻實驗
實驗十七、電容耦合相位鑒頻器實驗
實驗十八、三極管混頻器實驗
實驗十九、中頻放大器實驗
實驗二十、乘法器混頻實驗
2、綜合實驗
實驗一、調幅收發信機實驗
實驗二、調頻收發信機實驗
七、配置清單表：
|
序號
|
名 稱
|
說 明
|
數量
|
|
1
|
儀器架
|
|
1套
|
|
2
|
電源控制箱
|
|
1套
|
|
3
|
實驗桌
|
含磁吸式實訓基座
|
1張
|
|
4
|
移動矮柜
|
|
1個
|
|
5
|
學生椅
|
|
2張
|
|
6
|
高頻電路實驗?zāi)K
|
含詳細技術指標里的全部硬件
|
1套
|
|
7
|
連接線
|
|
1套
|
|
8
|
工具
|
尖嘴鉗1把、鑷子1把、斜口鉗1把
|
1套
|
|
9
|
實驗指導書
|
|
1套
|
八、實驗所需另購設備配置：
|
項次
|
設 備 名 稱
|
型號
|
單位
|
備 注
|
|
1
|
示波器
|
100M
|
1臺
|
用戶必配
|
|
2
|
頻譜分析儀
|
500MHz
|
1臺
|
高級教學需要（選配置）
|
|
3
|
函數信號發生器
|
|
1臺
|
雙通道20M及以上
|
|
4
|
數字萬用表
|
|
1只
|
|
