網孔型電工技能實訓考核平臺
一、網孔型電工技能實訓考核平臺-產品概述:
該裝置采用萬能網孔板開放式設計,自由組合的思路, 裝有完成各種低壓電氣控制所需要的多種低壓電器,如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等,學員根據實訓項目的要求,選取器件、組合成相應的實訓電路,完成電力拖動線路安裝、接線、調試及工藝整理,滿足實訓教學、鑒定培訓及職業競賽的需要。
二、主要技術參數:
1、輸入電源:電壓AC380V,電流5A。
2、外形尺寸:700cm×500cm×1700cm

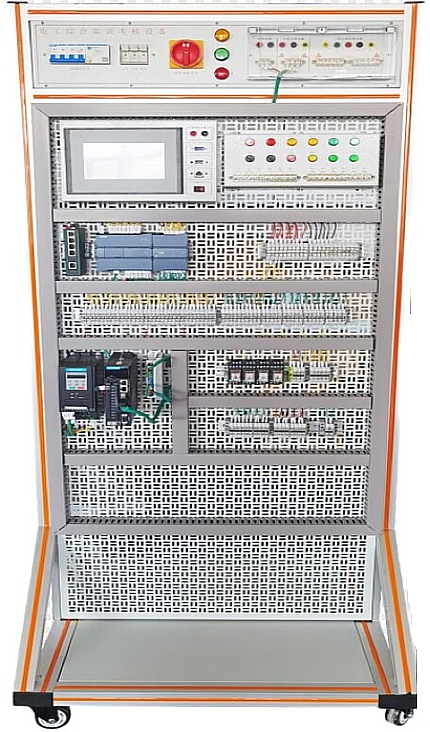

三、網孔實訓屏結構
實訓屏底盤鋼鋁結構,實訓時放置電機,框架是工業鋁型材結構,萬能網孔板鑲嵌鋁型材中間,配以桔黃色裝飾條,豪華大氣,采用開放式設計,操作空間大,實訓操作方便,裝有4只萬向輪,便于移動。
四、
電源控制屏
在電源控制屏網孔實訓屏上端,為實訓任務提供各種電源,具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出;AC380V、AC220V,采用安全端子及螺釘端子兩種輸出方式,方便不同方式接線。 電源輸出區域設計有透明安全防護罩,提高用電的安全性。防護罩開合角度大于110度,出線孔為拱門型設計,
五、實驗操作項目:
1、起動停止控制電路;
2、異步電動機點動控制電路;
3、異步電動機兩地控制電路;
4、異步電動機聯鎖正反轉控制電路;
5、雙重聯鎖正反轉控制電路;
6、自動順序起動控制;
7、手動順序起動控制;
8、異步電動機星、三角控制電路;
9、異步電動機能耗控制電;
10、異步電動機反接制動控制電路;
11、自動往返控制電路;
12、正反轉點動、起動控制電路;
13、帶有點動的自動往返控制電路;
14、異步電動機自鎖控制電路;
15、異步電動機單向點動、起動控制電路;
16、電阻降壓起動控制電路;
17、C620-1型車床控制電路;
18、電動葫蘆電氣控制電路;
