電動機控制電路的設計與安裝

一、實習目的:
1.通過對三相鼠籠式異步
電動機正反轉控制線路的安裝接線,掌握由電氣原理圖接成實際操作電路的方法。
2.加深對電氣控制系統各種保護、自鎖、互鎖等環節的理解。
3.學會分析、排除繼電--接觸控制線路故障的方法。
二、實習過程:
1、熟悉電路和電氣零件
(1)空氣開關:當線路發生短路或嚴重過載電流時,短路電流超過瞬時脫扣整定電流值,電磁脫扣器產生足夠大的吸力,將銜鐵吸合并撞擊杠桿,使搭鉤繞轉軸座向上轉動與鎖扣脫開,鎖扣在反力彈簧的作用下將三副主觸頭分?jǐn),切斷電源?br /> (2)熱繼電器:當電動機正常運行時,熱元件產生的熱量雖能使雙金屬片彎曲,但不足以使繼電器動作;當電動機過載時,熱元件產生的熱量增大,使雙金屬片彎曲位移量增大,經過一段時間后,雙金屬片彎曲推動導板,并通過補償雙金屬片與推桿'將觸點(和)分開,觸點(和)為熱繼電器串于接觸器線圈回路的動斷觸點,斷開后使接觸器失電,接觸器的動合觸點斷開電動機等負載回路,保護了電動機等負載。
(3)交流接觸器:當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由于觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時運行,觸點閉合,從而接通電源。當線圈斷電時,吸力消失,動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,切斷電源。
2、電路連接

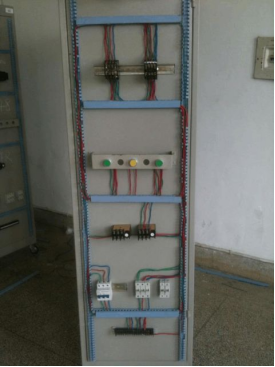

在長方體的控制柜連接我們的電路圖,要求工藝美觀,實習時我們組分工,因為電路比較復雜,需要熱仔細檢查,還要達到美觀的要求,必須有人設計線的連接方向,在分工下,每個人都各盡其責,我們完成了線的連接。
三、實習內容
認識各電器的結構、圖形符號、接線方法;抄錄電動機及各電器銘牌數據;并用萬用電表Ω檔檢查各電器線圈、觸頭是否完好。
鼠籠機接成Δ接法;實驗線路電源端接三相自耦調壓器輸出端U、V、W,供電線電壓為220V。

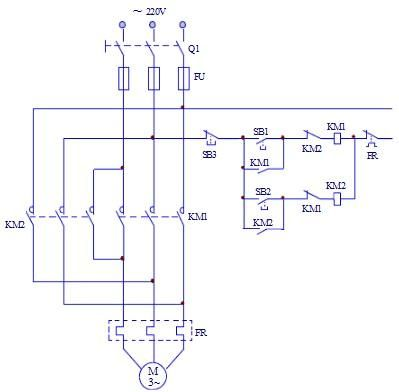

1.接觸器聯鎖的正反轉控制線路
按圖接線,經指導教師檢查后,方可進行通電操作。
(1)開啟控制屏電源總開關,按啟動按鈕,調節調壓器輸出,使輸出線電壓為220V。
(2)按正向起動按鈕SB1,觀察并記錄電動機的轉向和接觸器的運行情況。
(3)按反向起動按鈕SB2,觀察并記錄電動機和接觸器的運行情況。
(4)按停止按鈕SB3,觀察并記錄電動機的轉向和接觸器的運行情況。
(5)再按SB2,觀察并記錄電動機的轉向和接觸器的運行情況。
(6)實驗完畢,按控制屏停止按鈕,切斷三相交流電源。
2.接觸器和按鈕雙重聯鎖的正反轉控制線路
按接線,經指導教師檢查后,方可進行通電操作。
(1)按控制屏啟動按鈕,接通220V三相交流電源。
(2)按正向起動按鈕SB1,電動機正向起動,觀察電動機的轉向及接觸器的動作情況。按停止按鈕SB3,使電動機停轉。
(3)按反向起動按鈕SB2,電動機反向起動,觀察電動機的轉向及接觸器的動作情況。按停止按鈕SB3,使電動機停轉。
(4)按正向(或反向)起動按鈕,電動機起動后,再去按反向(或正向)起動按鈕,觀察有何情況發生?
(5)電動機停穩后,同時按正、反向兩只起動按鈕,觀察有何情況發生?
(6)失壓與欠壓保護
a.按起動按鈕SB1(或SB2)電動機起動后,按控制屏停止按鈕,斷開實驗線路三相電源,模擬電動機失壓(或零壓)狀態,觀察電動機與接觸器的動作情況,隨后,再按控制屏上啟動按鈕,接通三相電源,但不按SB1(或SB2),觀察電動機能否自行起動?
b.重新起動電動機后,逐漸減小三相自耦調壓器的輸出電壓,直至接觸器釋放,觀察電動機是否自行停轉。
(7)過載保護
打開熱繼電器的后蓋,當電動機起動后,人為地?fù)軇与p金屬片模擬電動機過載情況,觀察電機、電器動作情況。
