強迫流動單管管外放熱系數測定實驗說明書


一、實驗?zāi)康?/strong>
1.了解對流放熱的實驗研究方法;
2.測定空氣橫向流過單管表面時的平均放熱系數α,并將實驗數據整理成準則方程式;
3.學習測量風速、溫度、熱量的基本技能。
二、實驗原理

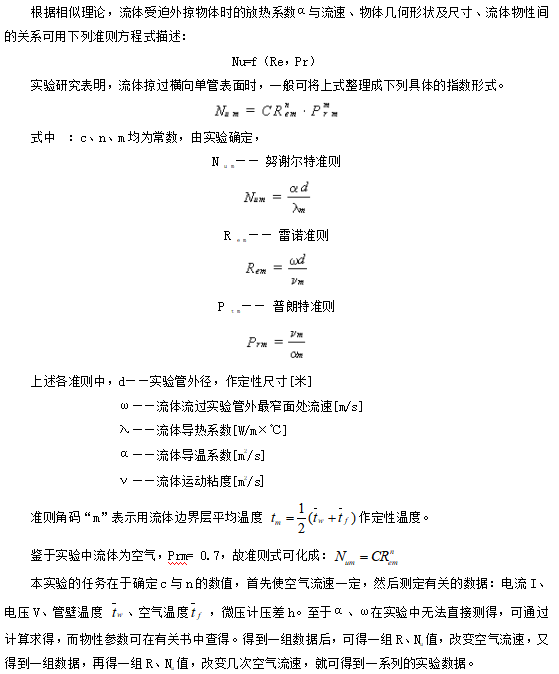

三、實驗設備

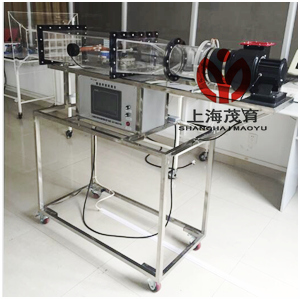

本對流實驗在一實驗風洞中進行。實驗風洞主要由風洞本體、風機、移動式不銹鋼支架、實驗管及其加熱器、電測溫度計、傾斜式微壓計、孔板、功率表以及調壓器組成。
由于實驗段前有整流段,可使進入實驗段前的氣流穩定。風量由電子調速調節。實驗風洞中安裝了一根實驗管,管內裝有電加熱器作為熱源,管壁嵌有四支熱電偶以測壁溫。
四、實驗步驟
1.將孔板與微壓計連接好、校正零點;連接熱電偶與電控箱,指導老師檢查確認無誤后,準備啟動風機。
2.啟動風機,讓風機空載啟動,然后根據需要,調節風量。
3.開啟加熱器,根據需要調整變壓器,使其在某一熱負荷下加熱,并保持不變,使壁溫達到穩定(壁溫在三分鐘內保持讀數不變,即可認為已達到穩定狀態)后,開始記錄功率、空氣進出口溫度及微壓計的讀數。
4.在一定熱負荷下,通過調整風量來改變Re數的大小,并保持調壓變壓器的輸出電壓不變,依次調節風機風量測得其壓差,空氣進、出口溫度以及實驗管壁溫讀數,即為不同風速下,同一負荷時的實驗數據。
5.不同熱負荷條件下的實驗,僅需利用調變壓器改變電加熱器功率、重復上述實驗步驟即可。
6.實驗完畢后,先切斷實驗管加熱電源,待實驗管冷卻后再停止風機。
五、實驗數據的整理計算
1.壁面平均放熱系數α
電加熱器所產生的總熱量Q,除以對流方式由管壁傳給空氣外 ,還有一部分是以輻射方式穿出去的,因此,對流放熱量Qc為Qc =Q-Qr=IV   Q r

Qr——輻射換熱量;
ε——試管表面黑度;
Co——絕對黑體輻射系數;
Tω——管壁面的平均絕對溫度;
Tf——流體的平均溫度;
F——管表面積;
根據牛頓公式,壁面平均對流放熱系數為

2.空氣流量的計算
(1)Gk = m3/s
式中:
Gk為空氣的質量流量
ε——被測介質的膨脹校正系數
F0——孔板喉部斷面面積m2
ΔP——孔板前、后取壓斷面的靜壓差,
ρ——氣體密度,kg/m2
(2)風管相關尺寸數據
風管圓形截面段L1=300mm
R=140mm
風管矩形截面段L2=580mm
W=300mm
h=150mm
3.確定準則方程式
將數據帶入,得到準則數,即可在Num為縱坐標,以Rem為橫坐標的常用對數坐標圖上,得到一些實驗點,然后用直線連起來,因IgNum=Igc+Rem
Igc為直線的截距,n為直線的斜率,取直線上的兩點

即可得出具體的準則方程式Nu=CRne
六、實驗報告要求
1.實驗原理;
2.實驗原始數據,數據整理;
3.做出N u=CR ne 圖線
4.誤差分析。
