風光互補發電測量控制實訓系統實驗指導

一、風光互補發電測量控制實訓系統-實驗要素
1.實驗注意事項
◆ 為使實驗安全且順利進行，請嚴格按照操作步驟進行。
◆ 實驗臺面板部分測試孔有交流高壓電源，實驗過程中請勿用手觸摸。
◆ 嚴禁用實驗跳線直接短路交流電源和DC-AC轉換器輸出端，以免發生危險。
◆ 嚴禁用實驗跳線短路功率超過300W的太陽能電池組件的“＋、－”極兩端，以免發生危險�。。�
2.實驗?zāi)康?/strong>
◆ 通過實驗操作，可快速理解并掌握太陽能、風能發電設備系統的基本構成和系統的基本測試方法，以增強其動手實際技能。
◆ 通過實驗操作，可讓學生快速掌握系統各部分在工作過程中出現的不同現象和檢測工具的使用方法及測試技能。
3.實驗設備工具
◆ 指針式或數字式萬用表（指針式萬用表在測量過程中請注意測量極性）
◆ 數字示波器（一般25M～60M帶寬即可）
◆ 直流電流表（實訓臺已安裝，主要顯示光伏方陣和LED燈功率變化）
◆ 交流電流表（實訓臺已安裝，主要顯示交流負載燈的功率變化）
◆ 測量過程中的輔助材料（自備）
二、監控軟件
1.PC機監控模塊：監控主機、監控軟件。
2.顯示監控內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源評估。
3.監控軟件主頁面設置：

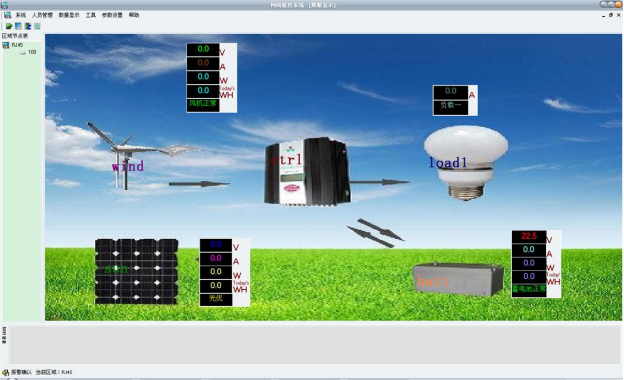

風光互補發電系統工作主界面
