高頻電子通信實驗之中頻放大器

一、高頻電子通信實驗箱,高頻電子通信實驗設備,高頻電子通信實驗臺實驗準備
1.做本實驗時應具備的知識點:
中頻放大器的基本工作原理
中頻放大器的作用
中頻放大器的要求
2.做本實驗時所用到的儀器:
中頻放大器模塊
高頻信號源
雙蹤示波器
頻率計
二、
高頻電子通信實驗箱,高頻電子通信實驗設備,高頻電子通信實驗臺實驗?zāi)康?/strong>
1. 熟悉電子元器件和高頻電子線路實驗系統;
2. 了解中頻放大器的作用、要求及工作原理;
3. 掌握中頻放大器的測試方法。
三、
高頻電子通信實驗箱,高頻電子通信實驗設備,高頻電子通信實驗臺實驗內容
1. 用示波器觀測中頻放大器輸入輸出波形,并計算其放大倍數;
2. 用點測法測出中頻放大器幅頻特性,并畫出特性曲線,計算出中頻放大的通頻帶。
四、基本原理
中頻放大器位于混頻之后,檢波之前,是專門對固定中頻信號進行放大的,中放和高放都是諧振放大器,它們有許多共同點,由于中頻放大器的工作頻率是固定的,而且頻率一般都較低,因而有其特殊之處。因?yàn)橹蟹殴ぷ黝l率較低,所以容易獲得較大的穩定增益。由于工作頻率較低,且為固定因而可采用較復雜的諧振回路或帶通濾波器,將通帶做的較窄,使諧振曲線接近于理想矩形。中放通常分為單調諧中頻放大器和雙調諧中頻放大器。本實驗采用單調諧的。圖7-1是中頻放大的實驗原理圖:

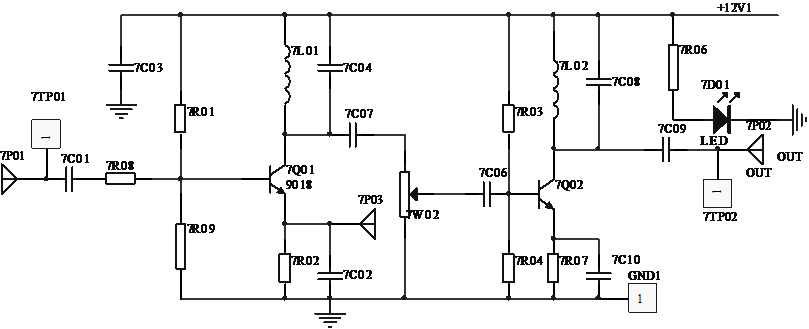

圖7-1  中頻放大器實驗原理圖
從圖可看出,本實驗采用兩級中頻放大器,而且都是共發放大,這樣可獲得較大的增益。7W02用來調整中頻放大輸出幅度,7L01、7C04和7L02、7C08分別為第一級和第二級的諧振回路。7P01孔為自動增益控制(AGC)連接孔。
五、
高頻電子通信實驗箱,高頻電子通信實驗設備,高頻電子通信實驗臺實驗步驟
1.實驗準備
將中頻放大器模塊插入實驗箱主板上,按下電源開關7k01.電源指示燈點亮,即可開始實驗。
2.中頻放大器輸入輸出波形觀察及放大倍數測量
將高頻信號源頻率設置為2.5MHz,峰一峰值Vp-p=150mv(注意先測頻率,然后再調幅度,否則幅度太小時,頻率計測不出。),其輸出送入中頻放大器的輸入端(IN),用示波器測量中放輸出7TP02點的波形,微調高頻信號源頻率使中放輸出幅度最大。調整7W02,使中放輸出幅度最大且不失真,并記下此時的幅度大小,然后再測量中放此時的輸入幅度,即可算出中放的電壓放大倍數。
3.測量中頻放大器的諧振曲線(幅頻特性)
保持上述狀態不變,按照表7-1改變高頻信號源的頻率(用頻率計測量),保持高頻信號源輸出幅度為150mV(示波器CHI監視),從示波器CH2(接7TP02)上讀出與頻率相對應的幅值,并把數據填入表7-1,然后以橫軸為頻率,縱軸為幅度,按照表7-1,畫出中頻放大器的幅頻特性曲線。并從曲線上算出中頻放大器的通頻帶。
表7-1

頻率(MHZ) 1.9 2.0 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3.0 3.1
輸出幅度
U(mv)

4. 輸入信號為調幅波的觀察
在上述狀態下,將輸入信號設置為調幅波,其載波為2.5MHZ。用示波器觀察中放輸出7TP02點的波形是否為調幅波。
六、實驗報告要求
1. 根據實驗數據計算出中頻放大器的放大倍數。
2. 根據實驗數據繪制中頻放大器幅頻特性曲線,并算出通頻帶。
3. 總結本實驗所獲得的體會。
