串聯型晶體管穩壓電源的組裝實驗

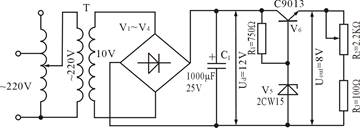

串聯型晶體管穩壓電源的組裝實驗:電路原理圖:

                                                     圖1
二、串聯型晶體管穩壓電源的組裝實驗元器件清單:
序號 名稱 型號與規格 數量 備注
1 電阻器 RJ-1W-100Ω±1℅ 1
2 RJ-1W-750Ω±1℅ 1
3 電解電容 CD11-25V-1000uF 1
4 二極管 1N4007 4
5 穩壓二極管 2CW15/8V 1
6 晶體三極管 C9013 1
7 電位器 WH5-1A-2.2KΩ 1
8 接線柱 Φ3弱點座 2 綠2
9 電子線路板   1
三、印刷線路板檢查步驟同前。
四、元器件安裝與焊接:
    串聯型晶體管穩壓電路制作的過程和方法與整流電路、硅穩壓管穩壓電路完全相同,但有以下兩個特點:
1) 晶體管等主要電子元件的質量及性能必須經過測試,確認合格后才可安裝、焊接。
2) 晶體管的三個電極必須正確無誤的接入電路。
五、晶體管穩壓電源的調試:
對安裝、焊接好的電路作一般檢查后即可通電調試。調試時所用的設備和接線以及調試過程都與硅穩壓管電源相同。
調試的目的和要求也是保證在電源電壓波動±10%(即從198V到242V)及負載從空載到額定值時,穩壓電源的輸出電壓均始終保持穩定值8V不變。
通常,電路元器件經過初步檢測認為合格且焊接無誤和焊接質量可靠時,電路不需經過調整就能得到滿意的結果。
六、故障排除
1) 輸出電壓為零
  ① 在通電的狀態下用萬用表的直流電壓測量硅穩壓管2CW15兩端的電壓,其電壓應為8V。如在1V以下(0.5~0.7V),則是硅穩壓管的極性接反;如為零,則是擊穿短路。
② 在上述檢測中,如硅穩壓管兩端有8V的電壓而輸出為零時,這只有晶體管損壞造成C、E極開路所致。
③ 如果電路中的R1開路,則硅穩壓管兩端的電壓為零,輸出電壓也近似為零。當確定了故障點后,可針對元件的損壞情況更換新元件、故障即可排除。
2) 輸出電壓大于8V且不穩定
① 通電后測量硅穩壓管兩端的電壓,此電壓隨調壓器輸出電壓的變化(198V~242V)而變化時,則為硅穩壓管失效。
② 硅穩壓管的型號規格選錯。穩壓電壓值過高,如錯用了穩定電壓值為18V的穩壓管,則可形成故障。
對上述故障,可拆下硅穩壓管進行測試,然后排除。
3) 輸出電壓低于8V但能穩壓。此故障是錯用了穩定電壓值低于8V的穩壓管所致。更換穩壓管即可排除。
4) 輸出電壓大于12V。此故障通常為晶體管C、E極短路所致,可檢查線路或晶體管,針對故障原因進行排除。
5) 穩壓性能不良
① 晶體管性能不佳,更換后再試。
② 電路參數不匹配,主要是電阻R1阻值不當(或變值)所致。在排除電路中其余故障的可能性后,可改換不同阻值(R1)的電阻后再試。
