并聯型硅穩壓管穩壓電路的組裝實驗

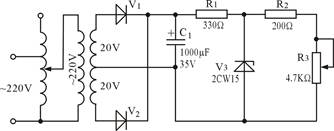

一、電路原理圖:

                                      圖1
本電路適于輸出電流較小,電壓穩定性要求不太高的場合。
二、元器件清單:
序號 名稱 型號與規格 數量 備注
1 電阻器 RJ-2W-200Ω±1℅ 1
2 RJ-1W-330Ω±1℅ 1
3 電解電容器 CD11-35V-1000uF 1
4 二極管 1N4007 2
5 穩壓二極管 2CW15/8V 1
6 電位器 WH5-1A-4.7KΩ 1
7 接線柱 Φ3弱點座 3 紅2、黑1
8 電子線路板   1
按元器件清單配齊全部元器件,并用萬用表檢查各元器件的質量與規格。
三、按電路原理圖檢查印刷線路板的走線是否正確合理。
四、元器件的安裝和焊接與單相整流電路相同。
五、調試:
(1) 一般檢查
在穩壓電源的元器件部安裝、焊接完畢后,應再做一次通電前的檢查。
    ① 電路中不應存在開路或短路現象。
② 應再檢查一次有極性元件(二極管、硅穩壓管和電解電容器),看在安裝、焊接后極性是否正確。
(2) 調試方法
調試的目的是保證在交流電源電壓波動±10%時,直流穩壓輸出電壓穩定不變;同時,在負載電流變化時(不超過額定電流),輸出電壓也應始終穩定不變。
通電調試時需用交流調壓器,以改變輸入電壓。另外,要用一只電阻值及功率符合電路要求的可變電阻作可調假負載。將電源變壓器的一次側接調壓器輸出端,假負載電阻接穩壓電源的輸出端。接通電源,將調壓器的電壓調至220V。這時用萬用表直流電壓檔測量穩壓電源的電壓,此電壓應為8V。當改變負載電阻值R3時(額定負載至空載),此電壓應仍為8V。
再將調壓器的輸出電壓由198V緩慢上升到242V(額定電壓的±10%)時,穩壓電源的輸出應仍保持8V不變。
在穩壓電源的負載端為空載時,穩壓電源電路中的限流電阻的發熱應在允許范圍以內。
在上述調試過程中,凡有不符合上述要求的,則表明電路存在故障。
(3)硅穩壓管穩壓電源的故障排除
1) 輸出電壓為零。當出現輸出端電壓為零或在0.5~0.7V之間的故障時,其原因及排除方法如下。
① 硅穩壓管短路。
② 硅穩壓管的極性接反,此時輸出電壓在0.5~0.7V左右。
上述兩種故障通常伴有限流電阻R1過熱的現象。
③ 限流電阻R1開路。
對上述三種故障的原因,僅用萬用表的歐姆檔在切斷電源的情況下,分別
對元件的電阻值進行測量,就可確定故障所在,更換損壞的元件,電路即可正常工作。
2) 輸出電壓過高,甚至達20V以上。此故障的原因是硅穩壓管開路(或聯接線開路,焊點虛焊)。這時可將硅穩壓管焊下后進行測試,也可直接換新硅穩壓管再試。如果原來的硅穩壓管經過測試是好的,或換上新管后故障依舊,則是有關線路(包括焊接)開路,使硅穩壓管在電路中不起作用,查出故障點后修復即可。
3) 輸出電壓不穩定或不能穩定在8V
① 輸出電壓不穩定,是硅穩壓管的性能變差或損壞,可更換穩壓管。
② 輸出電壓能穩定,但穩壓值不為8V的故障原因,是硅穩壓管的型號規格有錯誤,可更換同規格的新管。
③ 通電時電源側的熔體爆斷或穩壓電路中元器件大量燒毀。此故障通常是電源變壓器一次側與二次側接線錯接的緣故。在檢查后確認錯接時,應立即更正,并更換損壞的元器件。
