三相異步電動機的直接啟動控制實驗說明

一、操作所需電器元件明細表(見表1)
代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1只
FU 螺旋式熔斷器 RL1-15 配熔體3A 3只
XT 接線端子排 TB15 AC660V25A 5位
M 三相鼠籠式異步電動機   UN380V(Y) IN0.53APN160W 1臺


二、電路圖:

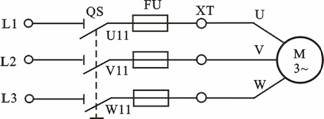

                                  圖1(a)
電路圖如圖1(a)所示,該線路簡單 、元件少,低壓斷路器中裝有用于過載保護的雙金屬式脫扣器,熔斷器主要作短路保護。因此,該線路對于容量較小,起動不頻繁的電動機來說,是經濟方便的起動控制方法。
三、安裝與接線:
布置圖如圖1(b)。接線圖如圖1(c)。

           圖1(b)                                                                    圖1(c)
電機M放置在桌面上,安裝的動力電路采用黑色接線,保護導線PE采用黃綠雙色線,線頭上套上標有線號的套管,在器件的醒目處貼上文字符號,L1、L2、L3三個插頭分別插進電源控制屏的L1、L2、L3插頭.安裝后應符合第二章2-1的要求.
四、檢測與調試
確認安裝牢固接線無誤后,先接通三相總電源,再“合”上QS開關,電機應正常起動和平穩運轉。若熔絲熔斷(可看到熔心頂蓋彈出)則應“分”斷電源,檢查分析并排除故障后才可重新“合”電源。
