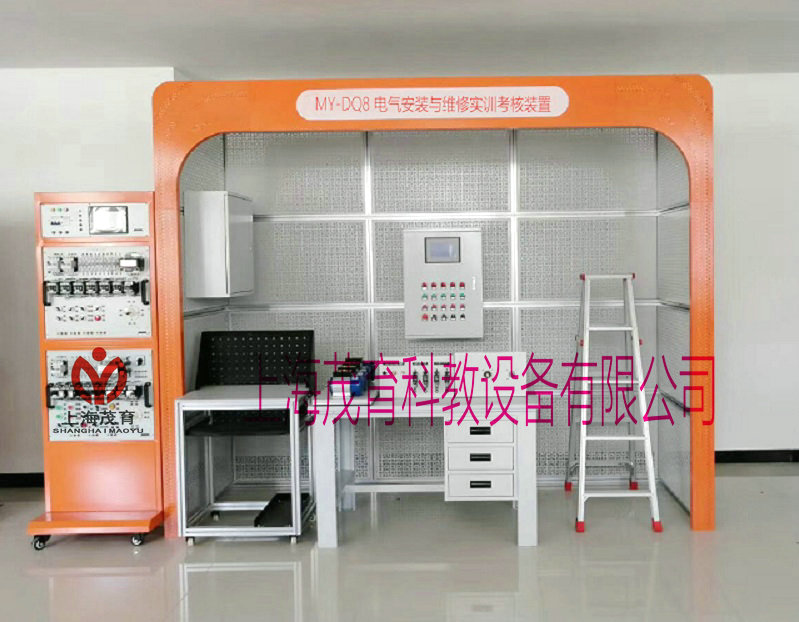

MY-DQ8C電氣安裝與維修實訓考核裝置技能大賽產品

一、電氣安裝與維修實訓考核裝置概述：
設備要求采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重氣派。裝置設計高度以人站在一級人字梯即可方便操作的高度，即安全又能使使用者剛收到施工現場環境，橫向，縱向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。做隱蔽工程施工時，鋼制專用型材是仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。
可進行電工安裝，如橋架安裝，PVC管安裝，吊燈，白熾燈座，日光燈，開關，插座，控制箱，配電箱等，包含有交流異步電動機，直流電動機，步進電機，伺服電機，溫度控制器，電偶，PLC，變頻器觸摸屏等控制與受控對象。每個操作組配套一個移動式工具車和元件柜，便于對原件的保管和安裝施工，從根本上解決了學校在普通墻面上進行安裝培訓的使用不方便，實訓范圍窄的問題。
二、電氣安裝與調試實訓裝置特點：
設備應具有組裝靈和方便的特點，可以根據學校的實際教學條件組成：2人組，3人組，4人組……，單面，雙面等不同的方式，長度組合基于2個0.8米的基本組合單元，輔助配有0.2米，0.4米的組合單元，形成不同的長度組合，以滿足不同的教學場地。
三、電氣安裝與調試實訓考核臺配置參數：
2人實訓組（單面）長*寬*高=2006mm*1003mm*2410mm
1、配電箱部分：
包括三項四線有功電度表，單相有功電度表，閘刀開關，電流互感器，漏電型空氣開關，空氣開關，漏電型空氣開關，空氣開關，電流表，電壓表，電壓轉換開關，安裝導軌等，均安裝在配電箱內。

序號	名稱	規格/型號	單位	數量	備注（說明）
1	三相四線有功電度表	DT862-4	只	1	5A（10A）,接線端子連接
2	隔離開關	HG1-32/30F	套	1	3極，32A（含熔體10A））
3	剩余電流動作斷路器（漏電開關）	DZ47LE-32/C32	只	1	3P+N
4	空氣開關3P	DZ47-63/C6	只	1	3P
5	三相四線漏電開關	DZ47LE-32/3P+N	只	1	1P+N
6	按鈕標牌框		只	3	1P
7	鋁合金安裝導軌	HR-5600A	條	1	長度：210 mm
8	指示燈	AD58B-22D  220V	只	3	紅、綠、黃各1只
10	配電箱箱體	450mm×280mm×520mm	只	1	含接地排、接零排
11	安裝螺絲	M4×12	套	11	每套帶帽1只、平墊2只、彈墊1只
		M6×25	套	4

2、照明套件
包括日光燈組件，節能燈，鈉燈，燈頭，聲控開關，吸頂燈，控制開關，觸摸開關等

序號	名稱	規格/型號		單位	數量	備注（說明）
1	日光燈組件	T5一體化	21W（帶罩）	套	1
2	節能燈	9W		只	2
3	鈉燈	110W		套	1	含燈頭及鎮流器和燈罩
4	螺口平燈頭	E27		只	2
5	聲控開關	86型		只	1
6	泰力1插	118型		只	2
7	泰力2插	118型		只	1
8	泰力1開	118型		只	1
9	飛雕2開	86型		只	2
10	飛雕4開	86型		只	2
11	吸頂燈	21W		只	1	配節能燈管
12	觸摸開關	86型（帶明裝底盒）		只	1
13	暗盒	86型		只	5
14	明盒	86型		只	3
		118型		只	1
15	白板	86型		只	2
16	塑料圓木	YM-2		只	3
17	沉頭螺絲	M6*15		只	50

3、電氣控制箱
包括組合開關，塑殼開關，接觸器，輔助觸頭，三菱FXON-3A，三菱D740/0.75KW，時間繼電器，熱繼電器，溫度控制器，觸摸屏（7寸彩色），開關電源，接線端子排，安裝導軌，變壓器，整流橋堆，單相交流調壓器等，均應安裝在控制箱內。

序號	名稱	規格/型號	單位	數量	備注（說明）
1	組合開關	HZ10M-25N3	只	1	3極（帶防護罩）
2	塑殼開關（斷路器）	NM1-63S/3300 20A	只	1	3極
3	接觸器	CJX2-0910/220V	只	7
4	輔助觸頭	F4-22	只	5
5	三菱PLC	FX2N-32MT	只	1
6	三菱模擬量模塊	FX0N-3A	只	1
	三菱繼電器輸出擴展模塊	FX2N-16EYR	只	1
7	三菱變頻器	D740/0.75KW（FR-E740）	只	1
8	時間繼電器	ST3PF-2 30S AC220V	只	1	2組斷電延時
		ST3P C-B 30S AC220V	只	1	1組瞬動、1組延時
9	熱繼電器	JRS1D-25F（獨立安裝）	只	3	0.4A(調節范圍0.25~0.4A)  2只
10	溫度控制器（歐姆龍溫控儀）	OMRON  E5CZ-C2MT	只	1
11	接線端子排	TB-2506	條	1
		TB-1512	條	3
12	開關電源	YL-003（24V/6A）	只	2	觸摸屏用1只；電偶加熱器用1只
13	觸摸屏	TPC7062K	只	1	7寸彩色屏（昆侖通泰）
14	安裝導軌	C45	條	3	240mm、500mm、150mm各1條
15	安裝螺絲	M3×10	只	34
		M4×15	套	12	每套帶帽1只、平墊2只、彈墊1只
		M3×15	套	4
		M6×25	套	5
16	控制箱箱體	720mm×280mm×850mm	只	1	含接地排、接零排
17	按鈕	LA68B-EA35/45	只	10	啟動停止各5只（紅、綠） 配急停按鈕1只
	急停開關	LA68D-11ZS	只	1
18	指示燈	AD58B-22D  220V	只	10	紅、綠各5只
19	標志牌		只	25	用于指示燈和開關標識
20	選擇開關	SB2-ED33	只	2	3檔開關
		SB2-ED25	只	2	2擋開關
21	數據線	RS232C/RS422通訊電纜	條	1	長2000mm；用于PLC主機與計算機之間的通訊；
		USB數據線	條	1	昆侖通態觸摸屏數據下載線2500mm長
22	船型開關	KC004/15/30/250VAC	只	1
23	護線圈	￠4	只	3
24	加熱器連接線	1.5 m㎡×1500mm	條	2	紅、黑各一條(自制：一頭香蕉頭、一頭連插針)

4、電機
包括三相交流異步電動機（Y-△）,三相交流異步電動機（Y-△）帶離心開關，三相交流異步電動機（雙速60W），他勵直流電動機，步進電機（兩相混合式含驅動器），交流伺服電機（臺達伺服汗驅動器），均應安裝在電機底板上。

序號	名稱	規格/型號	單位	數量	備注（說明）
1	伺服配件	ASD-CNSC0050	只	1	參見電機底板清單
2	伺服配件	YDM30200100	只	1
3	伺服配件	ASDBCNEP0000	只	1
4	158G電機底板		只	1
	電機單元左右支架	330mm×205mm×65mm	只	2	左、右各一只
5	開關電源	YL-012(24V/5V/2A/2A)	只	1	步進驅動器用
6	步進電機	驅動器SH-20403	只	1	兩相混合式（含驅動器）
		電機35BYG250B-SASSMQ-0081	只	1
7	交流伺服電機	驅動器ASD-A0421-AB	只	1	臺達伺服（含驅動器）
		電機ECMA-C30604PS	只	1
8	護套圈	￠4	只	11
		￠10	只	3
9	接線端子排	JT8-1.5×15	條	2
		JT8-1.5×5	條	2
10	船型開關	KC004/15/30/250VAC	只	1
11	橡膠機腳		只	4
12	螺絲	M4×15	套	11
		M4×25	套	14
13	導線	BVR-1mm㎡	米	3
14	插針	QE-1008紅	只	60

5、傳感器支架
包括安裝在傳感器支架上的行程開關，光電傳感器，電容式傳感器，電感式傳感器；安裝在主令控制上的按鈕，指示燈，選擇開關，主令開關箱以及溫度傳感器（熱電偶）等。

序號	名稱	規格/型號	單位	數量	備注（說明）
1	行程開關	YBLX-ME/8104	只	4
2	電容式傳感器	CSB4-18M60-EO-AM	只	1
3	電感式傳感器	GH1-1204NA	只	1
4	光電式傳感器	GH3-N1810NA	只	1
5	溫度傳感器 （熱電阻、熱電偶）	Pt100	只	1	與溫控器配套
		K型（￠5×50×550）	只	1
6	護線圈	￠10	只	4
7	接線端子排	JT8-1.5×15	條	1
		JT8-1.5×10	條	2
8	導線	BVR-1 m㎡	米	2.8	黃、綠各1.4米
9	螺絲	M4×15	套	8
		M3×35	套	16

6、線路器材

序號	名稱	規格/型號	單位	數量	備注（說明）
1	PVC線管	Φ16	根	2	3米
2	PVC直通	Φ16	只	10
3	杯疏	Φ16	只	30
4	扎帶	3×100mm	包	1	500只/包
5	M4*20螺絲（帶帽）	200只/套	套	1	帶2只平墊、1只彈墊
6	PVC平線槽	20×10	根	2	3米/根
		30×17	根	2
7	絕緣導線	BVR1.5mm㎡	盤	3	紅、綠、黃各1盤
		BVR1.0mm㎡	盤	2	藍、雙色個1盤
8	平頭線卡(16型管卡)	Φ16	只	30
9	金屬電纜橋架	橋架500mm/根	根	6
	（帶蓋）	200mm/根	根	3
		50×25水平左90°彎 100×100×25mm	只	1
		垂直等徑變向彎通	只	2
		橋架帶孔封頭 （端面）孔徑23	只	1
		連接板 50×25水平右45°彎	只	2
		水平直三通	只	2
		垂直三通	只	1
		水平四通	只	1
		垂直上彎通	只	1
		垂直下彎通	只	1
		線槽支架	只	12
		連接板	只	18
		連接螺絲、每套帶帽1只、平墊1只、彈墊1只	套	80
10	異型號碼管	1.5mm	米	1	6
11	冷壓叉子	SVΦ1.5	只	300	280(紅、綠、黃各80只，藍、黑各20只)
12	纏繞帶	Φ10（10米/包）	包	2	2

7、電工工具

序號	名稱	規格/型號	單位	數量	備注（說明）
1	尖嘴鉗	125mm	把	1
2	剝線鉗		把	1
3	壓線鉗		把	1
4	鋼絲鉗	200mm	把	1
5	一字螺絲刀	Φ4×100mm	把	1
6	十字螺絲刀	Φ4×100mm	把	1
7	電筆螺絲刀	500V	把	1
8	萬用表	MF500	盤	1
9	鋁合金人字梯	1.5米高	付	1
10	平銼刀	200mm	根	1
11	鋼卷尺	3m	只	1
12	電工刀	多用105mm	把	1
13	鋼角尺	300mm	把	1
14	鋼直尺	200mm	把	1
15	活動扳手	6吋	把	1
16	六角扳手		套	1	7件套
17	保險絲	15A	卷	1
18	手鋸弓(鋼鋸架)		架	1
19	手鋸條	細牙	盒	1
20	彎管器		根	2	用于Φ16Φ20PVC管彎管
21	兆歐表	500V	塊	6
22	角向砂輪機	Φ70	只	1
23	砂輪切割機	200mm帶防護罩	臺	1
24	手電鉆		只	1
25	電源插板	子彈頭（四插）	只	2	線長1.5米
25	開孔器	Φ16Φ20各1	只	2

8、其他

序號	名稱	規格/型號	單位	數量	備注（說明）
1	電氣安裝與維修實訓考核裝置臺架（2人組標準配置）	2006mm×1003mm×2410mm	組	1	見圖紙	材料名稱	單位/數量
						156立柱	4根
						156大網孔板	10塊
						156小網孔板	4塊
						156三層框架	4個
						156單層框架	2個
						156長網孔連接板	1個
						156短網孔連接板	1個
						156A后橫梁	1根
						156A前橫梁	1根
						156網孔梁柱	3個
						156側梁	2根
						自鎖腳輪￠75	4只
						短安裝螺絲（六角：M6*45mm）	100只
						網孔板安裝螺絲（六角：M6*60mm）	35只
						長安裝螺絲（六角：M6*150mm）	65只
						￠6平墊	400只
						￠6彈墊	200只
						M6螺帽	200只
2	元件存放柜(四門玻璃柜	900mm×450mm×2000mm	個	1	自制
3	可移動工具臺	930mm×740mm×860mm	輛	1	帶重載自鎖腳輪
4	電加熱器（電熱源）		只	1	YL-2003型傳感器試驗臺配套的9B加熱源
5	考核掛板支架	797mm×761mm×21mm	只	1	專用掛板
6	CA6140車床考核掛板	WK006	塊	1	智能設故、16故障點
7	T68鏜床考核掛板	WK007	塊	1
8	X62W銑床考核掛板	WK008	塊	1
9	M7120磨床考核掛板	WK013	塊	1

四、實訓項目要求
1、電度表的接線實訓
2、配電箱的安裝實訓
3、控制箱的安裝實訓
4、日光燈的安裝實訓
5、白熾燈的安裝實訓
6、吸頂燈的安裝實訓
7、節能燈的安裝時訊
8、配電箱的電能分配接線實訓
9、控制電路的接線與調試實訓
10、PLC控制電路的接線與調試實訓
11、PLC的基本指令編程（含部分特殊指令的應用）實訓
12、變頻器的基本參數設置實訓
13、變頻器的多速段控制實訓
14、觸摸屏的基本界面設置與應用實訓
15、步進電機及驅動器的接線與參數設置實訓
16、伺服電機及驅動器的接線與參數設置實訓
17、熱電偶與溫控裝置的接線與參數設置實訓
18、多種傳感器的接線與調試實訓
19、模擬量模塊的使用實訓
20、常用電工工具的使用
21、直流電機的控制與調速實訓
22、PVC管得處理與布置實訓
23、PVC管得穿線實訓
24、開關與插座的安裝實訓
25、分線盒的安裝實訓
26、線路分配的基本設計
27、施工規范的學習與訓練
28、安全施工要求學習與訓練
29、兩地控制一盞燈實訓
30、線槽布線施工訓練
31、隱蔽工程施工訓練
32、高壓鈉燈的接線實訓
33、CA6140車床電路智能考核實訓
34、T68鏜床智能考核試訓
五、技術指標：
1、工作電源：三相五線 供電 AC380V/220V +/-7.5% 50HZ
2、工作環境：用絕緣地板（或使用絕緣地毯）
3、實訓裝置網孔板尺寸：長*寬=798*768mm
4、實訓裝置外形尺寸：見配置清單
5、實訓裝置材料：鋼板。鋼板厚度≥1.5mm
6、實訓裝置電源：提供帶有開關，電壓指示及短路保護，采安全型插線插座的三相電源輸出和航空插頭提供電源。
7、消耗功率：≤2KW
安全保護措施：具有接地保護，過流過載，漏電保護功能，符合相關的國家標準。
