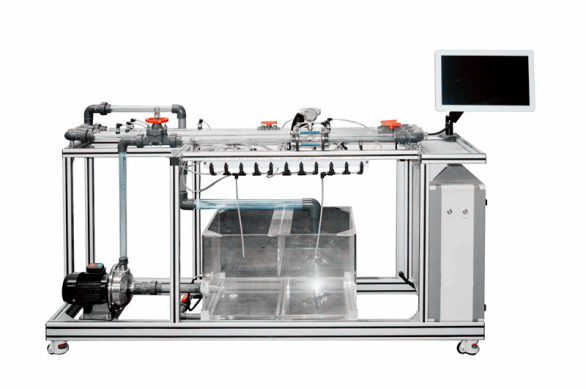

技術指標 | 說 明 | |||
裝置特點 |
1、實驗裝置數據穩定,重現性好,能給實驗者較明確的流體阻力概念。 2、整個裝置美觀大方,結構設計合理,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。 3、設備布局合理、美觀,結構清晰,整體感強,能夠在實驗室中體現主實驗設備的概念。 4、單相流動阻力測定實驗臺整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。 5、管路取壓采用工業標準均壓環方式,取壓穩定、準確;采用差壓傳感器測量,工藝美觀,操作方便。 6、整套系統采用標準工業儀表控制系統,可進行化工原理實驗,也是過程自動化及化工檢測儀表實驗的良好平臺。 7、裝置設計可360度觀察,實現全方位教學與實驗。 |
|||
裝置功能 |
1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。 2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。 3、測定湍流狀態下流體流經閥門時的局部阻力系數。 4、采用四點測壓法精確測定局部阻力。 5、全觸摸集成化控制,高穩定數據傳輸,硬件加密。 6、單相流動阻力測定實驗設備可實現移動終端掃碼,獲取裝置工藝視頻介紹。 |
|||
設計參數 |
流體阻力: 光滑管:雷諾數:0.80~6.0×104,液體流量:0.5~10 m3/h ,壓差范圍:10~100KPa。常溫、常壓操作。 粗糙管:雷諾數:0.60~6.0×104,液體流量:0.5~10 m3/h,壓差范圍:20~150KPa。常溫、常壓操作。 閥門局部阻力:雷諾數1.35~6.0×104,液體流量:0.5~10 m3/h,壓差范圍:10~200KPa。常溫、常壓操作。 |
|||
公用設施 |
水:裝置自帶透明水箱,連接自來水。實驗時經離心泵進入測試管路,循環使用。 電:電壓AC220V,功率1.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 實驗物料:清潔自來水,外配設備:無。 |
|||
主要設備 |
1、粗管測量段:DN 20mm,透明可視,管長1000 mm,Re范圍0.80~6.0×104。 2、細管測量段:DN 15mm,透明可視,1000 mm,Re范圍0.60~6.0×104。 3、局部阻力:DN 15mm,四點取壓,1000 mm,Re范圍1.35~6.0×104,上裝閥門一個。 4、渦輪流量傳感器:量程0.5-10 m3//h,分辨率0.001 m3/h,4-20mA遠傳輸出數字顯示,流量檢測機構。 5、壓差傳感器:壓差范圍:10~200KPa,分辨率0.01 KPa,4-20mA輸出數字顯示,壓力檢測機構。 6、循環水箱:≥100L,優質透明有機玻璃,帶貯水排空底閥,管路循環回水與泵吸入口間隔板設計。 7、管路:透明材質,壁厚≥2.5mm。 8、溫度傳感器:Pt100,分辨率0.1℃,精度0.5%,數字顯示。 9、304不銹鋼離心泵:功率550W,最大流量6m3/h,揚程14m。 10、電器:接觸器、開關、漏電保護空氣開關。 11、中央處理器:執行速度0.64μs,內存容量16K,功能:數據處理運算。 12、模擬模塊:高達16位分辨率,總和精度±0.5%,內建RS485通訊模式。 13、溫度模塊:分辨率0.1℃,精度0.5%,內建RS485通訊模式。 14、采用一體機平板觸摸電腦,全程數字化觸摸屏控制操作。HMI:投射式觸控技術,5000萬次觸摸點,內存2G,功能:中央處理器數據顯示控制。 15、額定電壓:220V,總功率:1.0kW。 16、外形尺寸:2200×550×1800mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪 17、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生 工程化理念。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
水流量 | 渦輪流量計 | 觸摸屏 | 手動閥控 | |
壓差 | 壓差傳感器 | 觸摸屏 | 無 | |
液體溫度 | PT100鉑電阻 | 觸摸屏 | 無 |
