液壓傳動系統介紹
液壓傳動系統結構介紹:

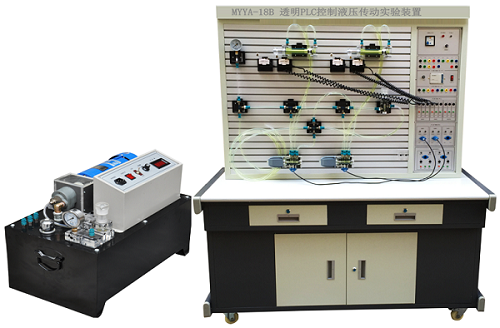

本系統采用透明液壓元件、組合插式結構、活動油路接頭、通用電器線路。利用附配工具材料,參照實驗指導書,可以方便的進行各種常用液壓傳動的控制、實驗及測試?梢宰寣W(xué)生了解油路及液壓元件內部的原理,結構及工作過程,是液壓傳動教學的必備儀器。
一液壓傳動系統電氣控制面板功能介紹:
1、額定電壓:220V 頻率:50Hz
2、油泵電機與換向閥1、換向閥II具有聯鎖功能,既油泵電機未起動時,換向閥I、換向閥II控制電路均不能工作。
3、起動油泵電機時,應先將電機調速器的調速旋鈕逆時針到最慢位置,然后啟動按鈕,再將調速器旋鈕順時針到所需要的轉速或油路工作壓力。
4、換向閥電氣控制線路,有三種工作狀態:停止、換向I、換向II,它即可控制三位四通電磁閥,也可控制二位四通(二位二通)電磁閥。
5、換向時由“小三線”插座輸出二組之一的220V電壓控制電磁鐵。
6、在控制二位四通(二位二通)電磁閥時,換向I狀態電磁鐵得電工作,停止或換向II狀態電磁鐵失電不工作。
7、換向I狀態既可由按鈕直接控制,也可由常閉停止插孔(常開啟動插孔)配合行程開關,壓力繼電器等進行外部自動控制。
8、常開啟動插孔要求與插孔連接的是常開觸點,并當常開觸點閉合一次(或閉合)是,“小三線”插座換向I組輸出24V電壓,線路具有自鎖功能。常閉停止插孔要求與插孔連接的是常閉觸點,并常閉觸點打開一次(或打開)時,“小三線”插座將每有電壓輸出。
9、換向閥I、換向閥II控制電路操作與功能完全一樣。
二、電氣控制器件:
1、主要由電流部分,油泵控制單元,PLC控制單元繼電器控制單元。PLC輸入、輸出單元與PLC可編程控制器(可選)以及行程開關(常開、常閉)等組成。
三、電氣控制器件介紹:
1、電源部分:輸入電壓:AC220V、50HZ
2、輸出電壓:DC24V、AC24V
3、當連線有誤時,將自動斷開輸出電源,過載指示燈亮,檢察出錯誤,正確接好后按下復位,電源供電總電源、代漏電保護、工作指示、保險。
