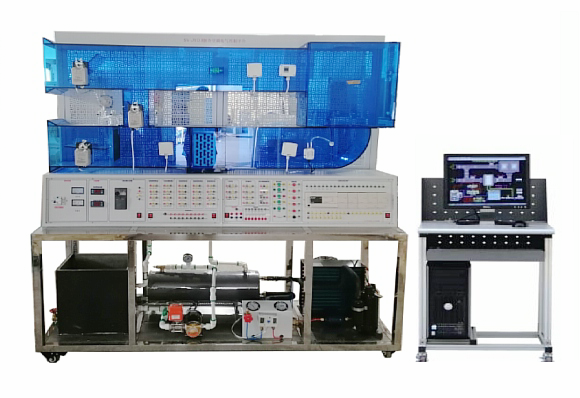

制冷自控系統綜合實訓裝置

一、制冷系統自控系統綜合實訓裝置-概述
MYKT-29 制冷系統自控系統綜合實訓裝置(DDC總線) (DDC)是以制冷/熱系統、冷媒水系統和空氣處理系統為控制對象，融合傳感器技術、和智能化控制技術，通過程序設計、編程可對中央空調模型內的所有模擬或真實的機電設備進行自動控制。

三、技術性能
1、輸入電源：?jiǎn)蜗嗳�線  AC220V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m
3、制冷劑：R22
4、裝置容量：＜2.5kVA
5、重    量：200kg
6、外形尺寸：200cm×60cm×170cm
二、特點
1、設備全部采用目前主流技術和系統產品，保證前期所選型的系統與今后系統性能提升在技術先進性方面的可延續性。
2、樓宇自控系統系統應具有一定的可擴展性和開放性, 設計應采用國家和國際標準及規范，兼容不同廠商、不同協議的設備和系統的連接；
3、樓宇自控系統控制層網絡采用可點對點通訊的BACnet。采用BACnet網絡，應使用BACnet IP/MS/TP協議通訊，遵守BACnet標準SSPC-135；
4、所提供的系統應用軟件，嚴格遵循模塊化的結構方式進行開發；系統軟件功能模塊完全根據用戶的實際需要和控制邏輯來編制；
5、樓宇自控系統DDC須具有獨立的時間邏輯，不需要讀取服務器或網關時間，即使控制器與網絡斷開，時間表功能也能正常運行；
6、樓宇自控系統每一個控制器須配置帶有CPU處理器的DDC，并在現場獨立完成監控設備的邏輯操作，獨立可編程DDC；
7、樓宇自控系統控制器應均能支持通用輸入輸出點，控制器應有多種型號，使I/O配置更靈活，控制器均能邏輯編程；
8、樓宇自控系統現場控制器的DI點（與機電設備電控箱連接）
三、系統組成
1、外形尺寸：
不大于2000mm×600mm×1700mm, 本實驗裝置由實驗臺、安裝網孔板、制冷（熱）系統、循環水系統、空氣處理系統、自控系統和上位監控工程、制冷機組、制熱系統、空調箱（風道）、冷凍水系統、測量?jī)x表電氣控制系統、模擬熱源等組成。實驗臺:不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，制冷機組。
2、控制方式：
具有中央空調自控系統編程設計和上位監控工程組態設計，利用PC機對樓宇自控系統控制層網絡采用可點對點通訊的BACnet。采用BACnet網絡，應使用BACnet IP/MS/TP協議通訊，遵守BACnet標準SSPC-135；對系統控制/監控。
3、制冷機組：
1臺2匹全封閉風冷機組、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實驗所必需的部件；
4、空氣處理系統：
采用粗效過濾網、差壓開關、電動調節風閥、溫濕度傳感器及送風機等組成；主要由冷源系統、空氣循環模擬系統、空調控制與測試系統�？照{(diào)控制與測試系統、變頻器、溫控儀表、部分接口、溫濕度及反饋信號接口、DDC控制模塊的I/O引線接口等
5、媒水系統：
額定流量為30升/分，揚程為8米，額定功率180W。泵，為系統提供冷媒水/熱。水
6、耐震真空壓力表：
量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：設定范圍高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。徑向壓力表：量程0～0.16 Mpa，溫度表：0-100°C
7、DDC控制器2個：
具備可編程控制器（或者DDC控制器，數字量點數不工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V、工作電流：500mA、網絡：協議：BACnet Router；通訊介質：雙絞線、I/O 數量：8個UI，4個DO，6個UO，5個AO、工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V
工作電流：500mA
8、溫度傳感器：
工作電源24V DC,測溫范圍0-100°C,輸出4-20mA；
9、壓力傳感器：
管路壓力測量，電源24VDC±5%；量程范圍：0～200kpa輸出信號4～20mA DC；
10、風速傳感器：
管道式安裝，量程: 0-10m/s ； 輸出信號:4-20mA
11、變頻器：
工業變頻器，額定功率不小于0.37kW�？刂菩盘�(hào)輸入為0～20mADC或0～10VDC，交流220V變頻輸出用來驅動送風機。
12、電動調節閥
由變系統控制控制媒水的水量，利用溫度P、I、D控制控制原理
*13、系統電氣連接
所有的系統電報氣，連接線都引到面板上，并有標識，實驗時可以自己動手連接傳感器，調節閥，
14、配有中央空調系統軟件：
軟件可以監控控制中，央空調的運行，所有通信數據都采集至上位機上顯示，如：閥的開度、管道路溫度等。
15、電腦桌子：
采用鋁型材和鈑金結構，臺面為防火、防水、耐磨高密度板；立柱及橫梁為30*30鋁合金型材，鍵盤位采用300mm導軌固定，下方裝有萬向輪。
*四、制冷/空調系統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。
主要功能
1）制冷劑性能的數據獲得（物熱力學與熱物理?yè)?jù)運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）系統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。
7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數�？梢栽陧�(xiàng)目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數
12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。
